[TUTO] Upgrade KT en Elmod + recul / élévation par servo
Post new topic   Reply to topic    17e RC blindés Forum Index Electronique / Informatique Equipements Tutoriels équipements
Previous topic :: Next topic
Author Message
Laurent
Pilote Char Léger
Pilote Char Léger


Offline


Joined: 12 Nov 2016
Posts: 260
Localisation: NANCY

PostPosted: Thu 20 Apr 2017, 20:37    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote


Upgrade KT (tourelle métal 360 °)



- ELMOD Fusion Pro,
- Nouveau module fumée,
- Remplacement des 2 moteurs (élévation / recul) par une « unité servo ».

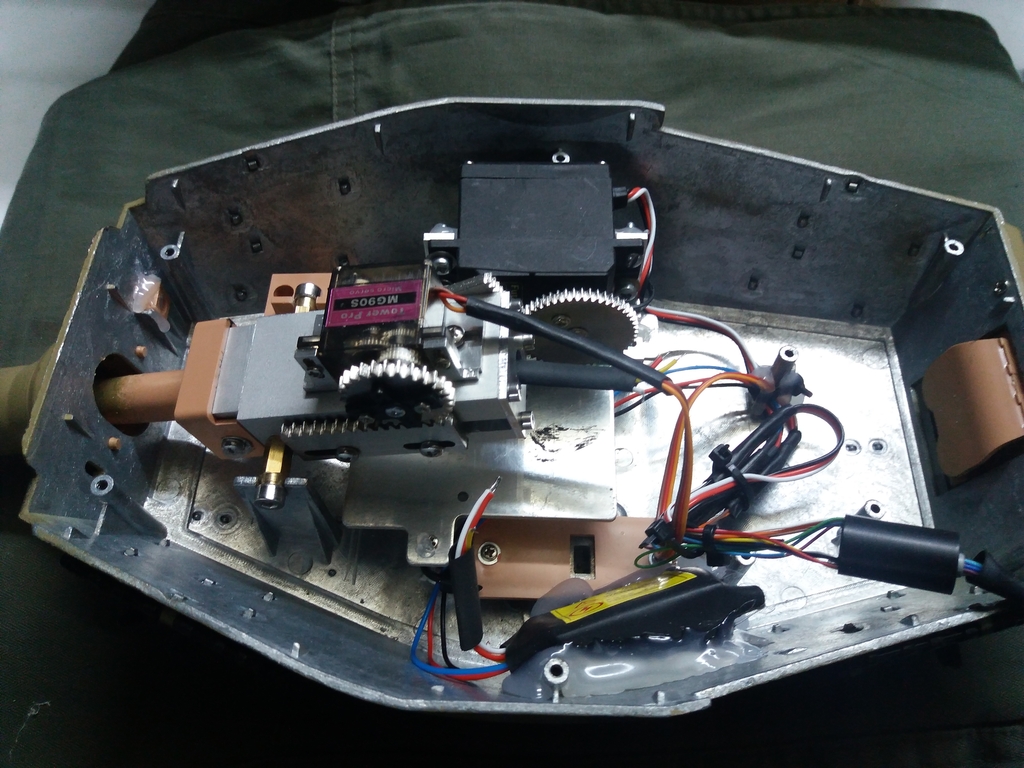

Voici comment installer une unité de recul de canon / élévation en métal via servo dans un King Tiger 1/16 ème avec tourelle 360 ° en métal.

Cette nouvelle unité est utilisable dans tous les chars mais demande un certain nombres de modification mécanique.
Le kit comprend l'unité de recul via servo en métal et l'attache pour un servo d'élévation (non compris).
L'utilisation d'une platine permettant de gérer deux servos est nécessaire ( comme Elmod, IBU etc...).





A découvrir dans le fichier .pdf :


1 – Démontage.
2 – Vue démontée de l’unité de recul par servo (pour information).
3 – Mise en place du support mantelet et du canon sur l’unité de recul par servo.
4 – Fixation du servo pour l’élévation.
5 – Mise en place dans la tourelle (version métal).
6 – Fermeture de la tourelle.
7 – Assemblage de la tourelle sur le châssis supérieur.
8 - Assemblage du châssis supérieur avec le châssis inférieur.
9 - Prise de rechargement.
10 - Interrupteur " Marche / Arrêt".
11 - Module fumée.

Le fichier pdf disponible à :

https://drive.google.com/open?id=1byOZgCmh9AalmhPqTjCxchcTKnzNJy6C



voir aussi :

http://www.17rcb.com/t10746-TUTO-Upgrade-Tiger-en-Elmod-recul-l-vation-par-…







Last edited by Laurent on Sat 31 Mar 2018, 15:55; edited 28 times in total



Publicité







PostPosted: Thu 20 Apr 2017, 20:37    Post subject: Publicité

PublicitéSupprimer les publicités ?



Monk
ETAT MAJOR
ETAT MAJOR


Offline


Joined: 08 Dec 2010
Posts: 7,082
Localisation: Villeurbanne
Genre: Homme

PostPosted: Thu 20 Apr 2017, 21:38    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote

joli taf que tu nous a fait la !
une remarque sur ton montage d'inter  (le systeme est le meme sur le jagdtiger)
la boite qui comporte les inter(fumigene et char),la prise de charge + le reglage de son sert aussi de prise (sans le sens prehension) pour deverouiller le chassis, donc le supprimer impose soit de remettre la tige qui depasse en  dessous du chassis, soit de devoir faufiler les doigts dans le chassis , par la trappe,pour deverouiller
n'ayant comme toi pas confiance dans le systeme de jack pour recharger, j'ai ouvert la boiboite et refait le cablage (c'est super simple) pour ne garder que les inter et le potar.
comme cela je peux couper l'alim en soulevant la trappe et regler le son de la meme facon (pas de fumigene)
et aussi pas de risque de mettre de la poussiere ou quoi que ce soit dans l'inter "face sol".
et le deverrouillage reste facile en bougeant la boite...
_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



Laurent
Pilote Char Léger
Pilote Char Léger


Offline


Joined: 12 Nov 2016
Posts: 260
Localisation: NANCY

PostPosted: Fri 21 Apr 2017, 08:55    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote

Ah oui, je n'avais pas compris que la boite pouvait servir de préhension pour le déverrouillage ... J'ai toujours utilisé la tige qui dépasse en dessous (puisque de toutes manières elle est présente même si le modèle est équipé de la boite inter..).



Laurent
Pilote Char Léger
Pilote Char Léger


Offline


Joined: 12 Nov 2016
Posts: 260
Localisation: NANCY

PostPosted: Fri 21 Apr 2017, 08:56    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote


Quelques vidéos ...




Unité de recul :



Unité de recul :







Module fumée :







Last edited by Laurent on Fri 21 Apr 2017, 09:38; edited 3 times in total



Laurent
Pilote Char Léger
Pilote Char Léger


Offline


Joined: 12 Nov 2016
Posts: 260
Localisation: NANCY

PostPosted: Fri 21 Apr 2017, 09:11    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote

Je reviens ici sur la problématique du choix des servo,  en effet lors de la mise en route du char, les servo bougent un bref instant... et bien évidement ils bougent en dehors de la plage de fonctionnement voulus ( par exemple cela fait descendre le canon plus que le niveau mini ... donc pas bien ... )
Si  je remplace le servo d’origine par un autre venant de chez Dominique (http://www.rctank.de/Taigen-servo-pour-unite-de-recul-/-BB ) il ne bouge pas à la mise en marche contrairement à celui fournit avec l'unité de recul !!!

Pour le servo de taille standard (non fourni avec l’unité de recul ), idem il bouge à la mise en route…


Dans la vidéo la mise en marche/arrêt ce fait à 20 secondes, 33 secondes, 43 secondes et 53 secondes. On voit bien le phénomène.

En résumé suivant la marque / type du servo il y aura ou non ce phénomène...










Monk
ETAT MAJOR
ETAT MAJOR


Offline


Joined: 08 Dec 2010
Posts: 7,082
Localisation: Villeurbanne
Genre: Homme

PostPosted: Fri 21 Apr 2017, 09:18    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote

si tu regarde la boite il y a une fleche qui indique le sens de deplacement pour deverouiller
_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



Laurent
Pilote Char Léger
Pilote Char Léger


Offline


Joined: 12 Nov 2016
Posts: 260
Localisation: NANCY

PostPosted: Fri 21 Apr 2017, 20:47    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote

Quelques vidéos comparatives entre un KT avec unité de recul / élévation par servo (au premier plan) et un autre KT (au second plan) avec le système de recul et d'élévation d'origine donc par moteur.














Laurent
Pilote Char Léger
Pilote Char Léger


Offline


Joined: 12 Nov 2016
Posts: 260
Localisation: NANCY

PostPosted: Sun 25 Feb 2018, 20:09    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote

Le fichier .pdf n'est plus disponible.. Il y a un moyen de le mettre définitivement ?



Base
ETAT MAJOR
ETAT MAJOR


Offline


Joined: 25 Feb 2009
Posts: 12,558
Localisation: Vers Lyon
Genre: Homme

PostPosted: Sun 25 Feb 2018, 21:56    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote

Malheureusement pas pour les fichiers ... Le forum étant hébergé gratuitement, le stockage des fichiers ne fait pas parti des prestation. Peut être essayer google drive qui n'est pas limité dans de temps...
_________________
I'm sure we'll meet again, In hell! (Suicide Commando)



Laurent
Pilote Char Léger
Pilote Char Léger


Offline


Joined: 12 Nov 2016
Posts: 260
Localisation: NANCY

PostPosted: Mon 26 Feb 2018, 20:02    Post subject: [TUTO] Upgrade KT en Elmod + recul / élévation par servo Reply with quote

ok post mis à jour avec drive ....
