Upgrade Tiger  (tourelle plastique non 360 °)




- ELMOD Fusion Pro,
- Sans module fumée,
- Remplacement des 2 moteurs (élévation / recul) par une « unité servo ».

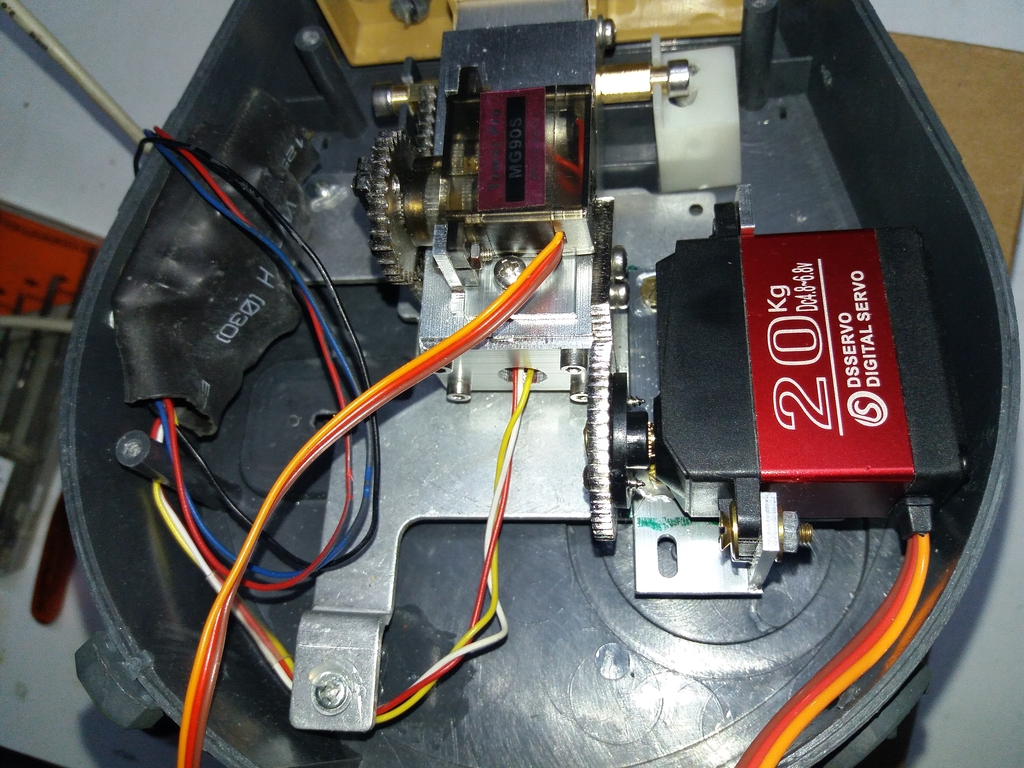

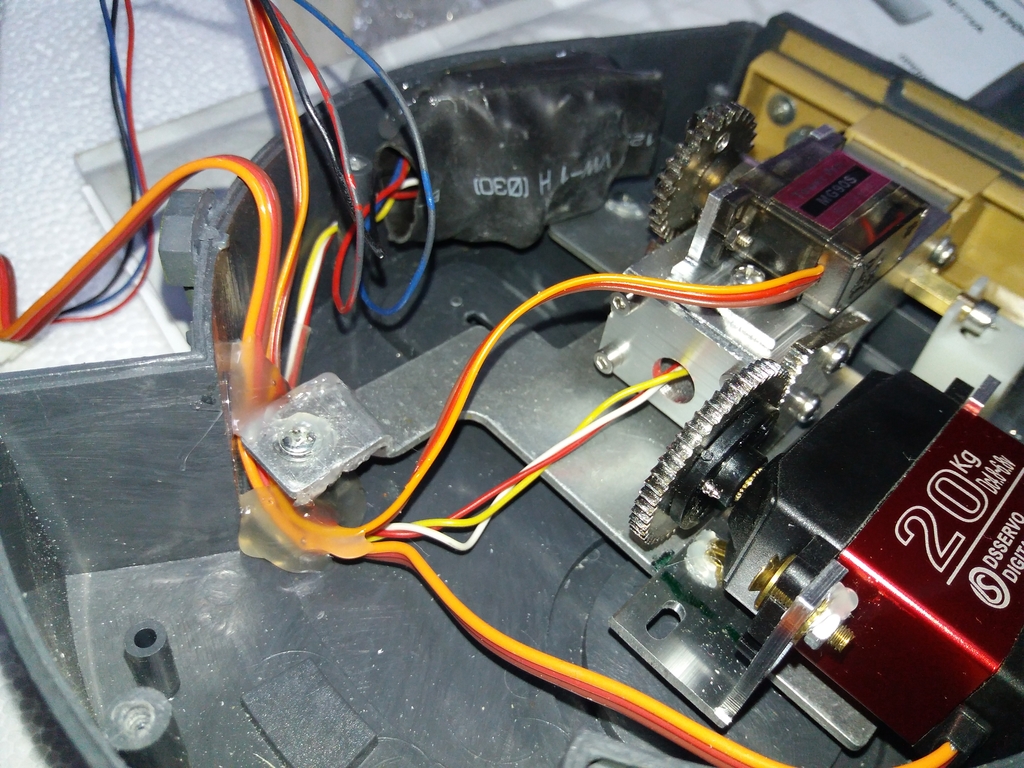

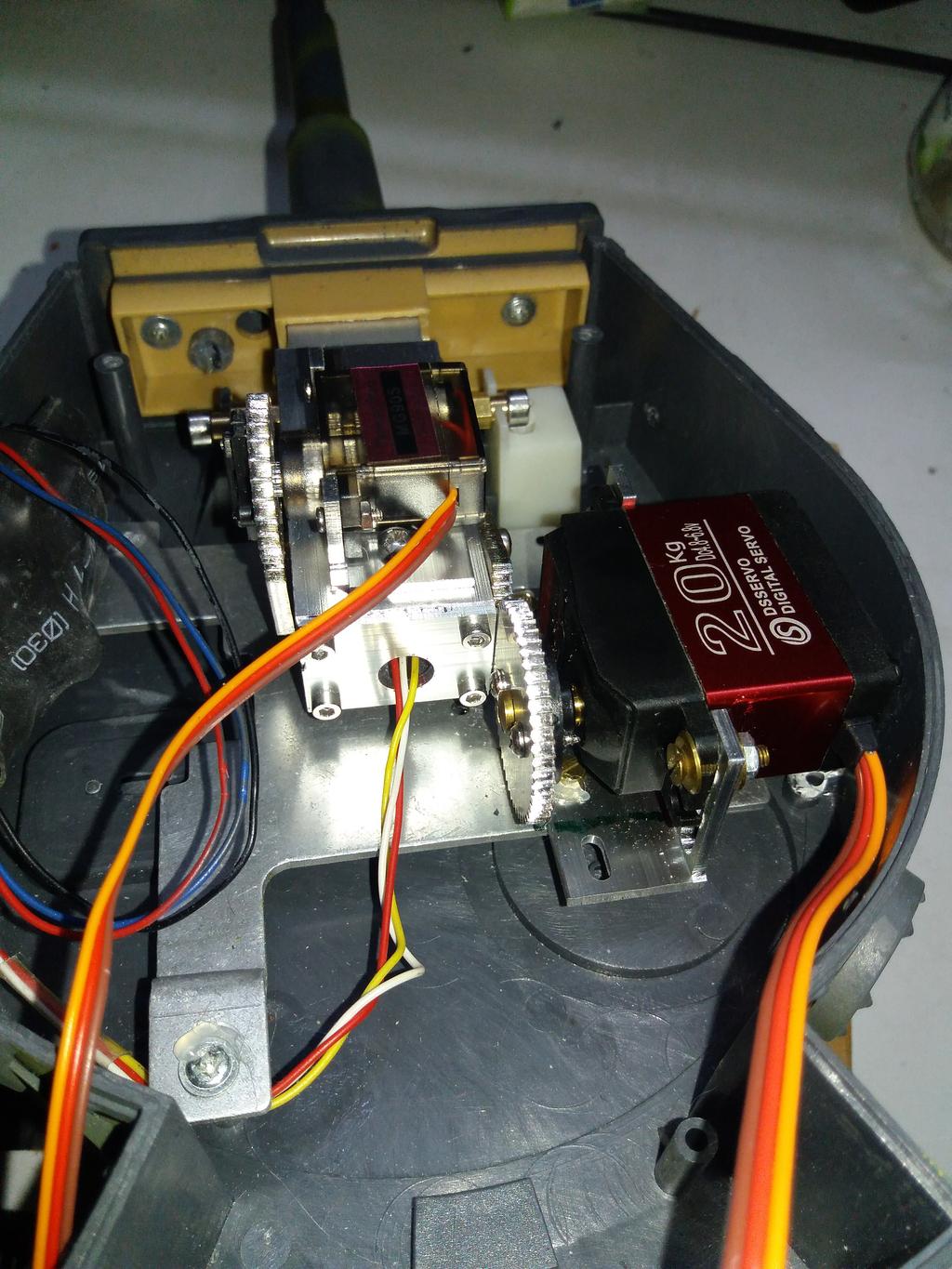

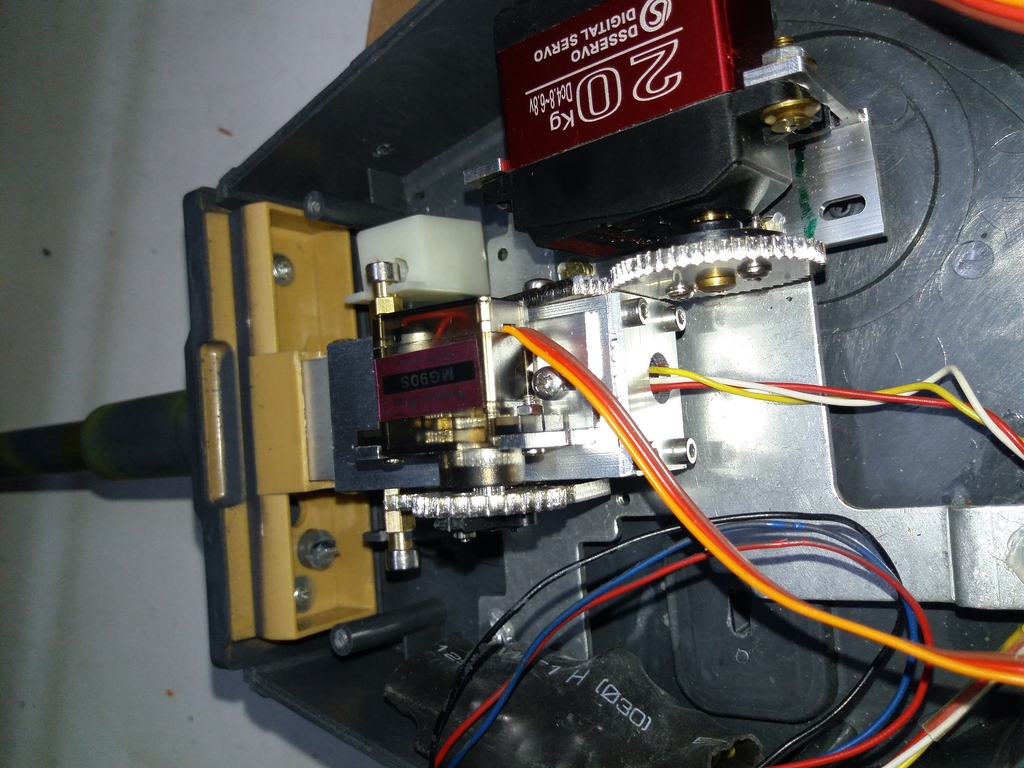

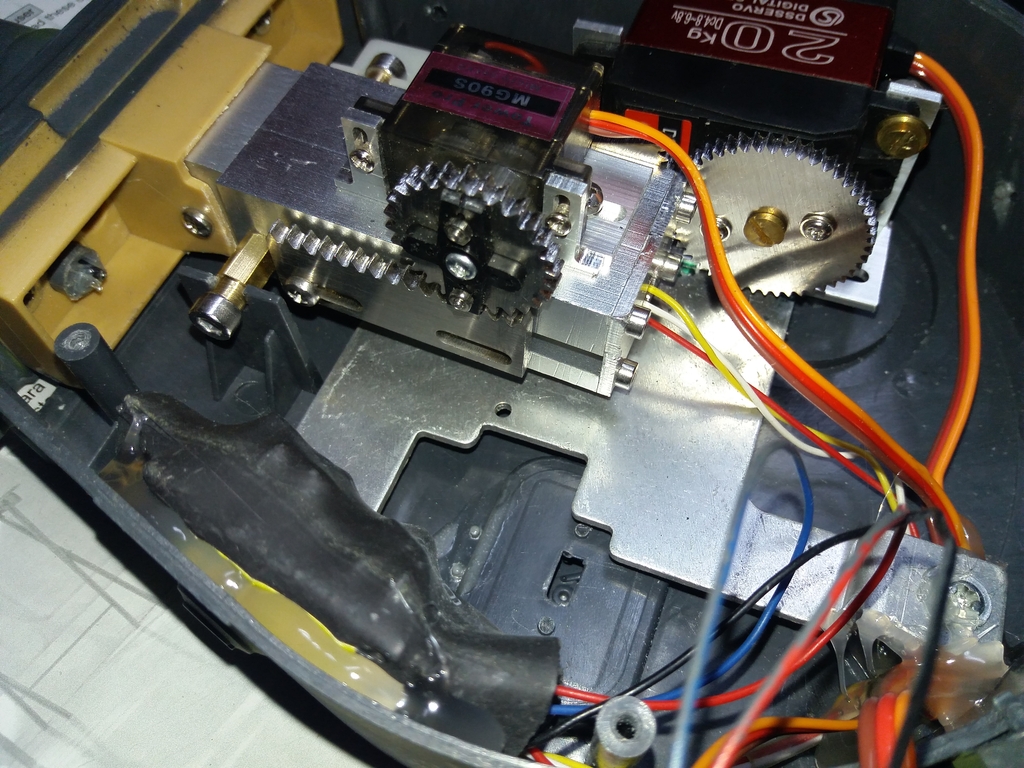

Voici comment installer une unité de recul de canon / élévation en métal via servo dans un Tiger 1/16 ème avec tourelle non 360 ° en plastique.

Cette nouvelle unité est utilisable dans tous les chars mais demande un certain nombres de modification mécanique.
Le kit comprend l'unité de recul via servo en métal et l'attache pour un servo d'élévation (non compris).
L'utilisation d'une platine permettant de gérer deux servos est nécessaire ( comme Elmod, IBU etc...).











A découvrir dans le fichier .pdf :

(mise à jour le 25/4/2017)

http://www.sendspace.com/file/nlwtr4





Voir aussi :


http://www.17rcb.com/t10745-TUTO-Upgrade-KT-en-Elmod-recul-l-vation-par-ser…




Surtout si vous modifiez un Tiger avec un tourelle 360°, c'est un peu plus compliquez ... donc appliquez la méthode vu sur le TUTO du KT qui lui est en 360 ° !!!


Par contre si vous avez un Tiger avec tourelle métal, je ne sais pas si ce TUTO est applicable ...


Je reviens ici sur la problématique du choix des servo,  en effet lors de la mise en route du char, les servo bougent un bref instant... et bien évidement ils bougent en dehors de la plage de fonctionnement voulus (par exemple cela fait descendre le canon plus que le niveau mini ... donc pas bien ...)

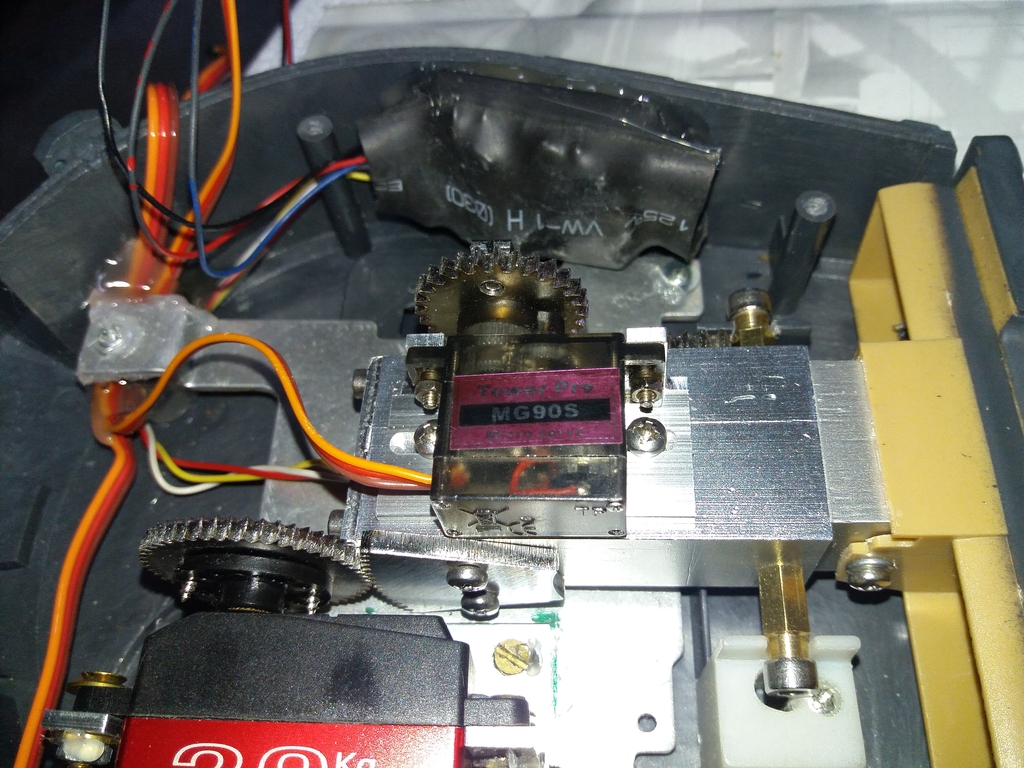

Ici j'ai laissé le micro servo d’origine, il bouge à la mise en marche est provoque donc un léger recul, car je n'ai jamais trouvé de micro servo avec pignon de sortie en métal qui ne fasse pas de recul. Bon ce n'est pas trop grave sur le recul, c'est plus gênant sur l'élévation.


Pour le servo de taille standard de l'élévation (non fourni avec l’unité de recul), j'ai pris sur Amazon un " DS3218 RC servo Waterproof Aluminium shell servo métal servo servo numérique asservissement servo pour la voiture RC (control angle 180)" il ne bouge pas d'un millimètre au démarrage !!!



En résumé suivant la marque / type du servo il y aura ou non ce phénomène...




Dernière édition par Laurent le Lun 17 Juil 2017, 19:06; édité 4 fois



Publicité







MessagePosté le: Ven 21 Avr 2017, 10:57    Sujet du message: Publicité

PublicitéSupprimer les publicités ?



Laurent
OP radio Char Léger
OP radio Char Léger


Hors ligne


Inscrit le: 12 Nov 2016
Messages: 175
Localisation: NANCY

MessagePosté le: Ven 21 Avr 2017, 15:26    Sujet du message: [TUTO] Upgrade Tiger en Elmod + recul / élévation par servo Répondre en citant

Une petite vidéo ...






On voit bien à la troisième seconde de la vidéo la mise en marche qui provoque le sursaut de micro-servo de recul, le servo d'élévation lui ne bouge pas !
