Upgrade Tiger  (tourelle métal non 360 °)


- ELMOD Fusion Pro,
- Sans module fumée,
- Remplacement des 2 moteurs (élévation / recul) par une « unité servo ».


Voici comment installer une unité de recul de canon / élévation en métal via servo dans un Tiger 1/16 ème avec tourelle non 360 ° en métal.

Cette nouvelle unité est utilisable dans tous les chars mais demande un certain nombres de modification mécanique.
Le kit comprend l'unité de recul via servo en métal et l'attache pour un servo d'élévation (non compris).
L'utilisation d'une platine permettant de gérer deux servos est nécessaire ( comme Elmod, IBU etc...).




A découvrir dans le fichier .pdf :



https://drive.google.com/open?id=1Wzw_OjWwMaNgor0L4GWz-e7PrfKFuDM8




Je reviens ici sur la problématique du choix des servo,  en effet lors de la mise en route du char, les servo bougent un bref instant... et bien évidement ils bougent en dehors de la plage de fonctionnement voulus (par exemple cela fait descendre le canon plus que le niveau mini ... donc pas bien ...)


Ici j'ai laissé le micro servo d’origine, il bouge à la mise en marche est provoque donc un léger recul, car je n'ai jamais trouvé de micro servo avec pignon de sortie en métal qui ne fasse pas de recul. Bon ce n'est pas trop grave sur le recul, c'est plus gênant sur l'élévation.


Pour le servo de taille standard de l'élévation (non fourni avec l’unité de recul), j'ai pris sur Amazon un " DS3218 RC servo Waterproof Aluminium shell servo métal servo servo numérique asservissement servo pour la voiture RC (control angle 180)" il ne bouge pas d'un millimètre au démarrage !!!



En résumé suivant la marque / type du servo il y aura ou non ce phénomène...


Last edited by Laurent on Mon 26 Feb 2018, 20:03; edited 2 times in total



Publicité







PostPosted: Mon 17 Jul 2017, 19:00    Post subject: Publicité

PublicitéSupprimer les publicités ?



Laurent
Pilote Char Léger
Pilote Char Léger


Offline


Joined: 12 Nov 2016
Posts: 257
Localisation: NANCY

PostPosted: Mon 17 Jul 2017, 19:05    Post subject: [TUTO] Upgrade Tiger en Elmod + recul / élévation servo (V2) Reply with quote

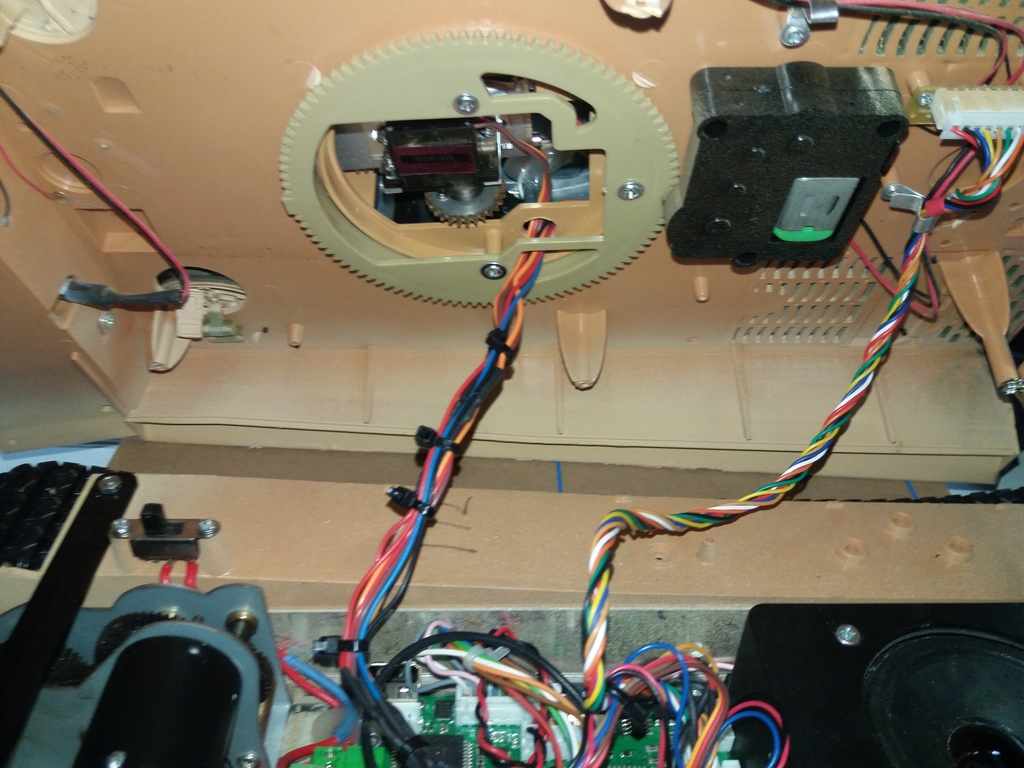

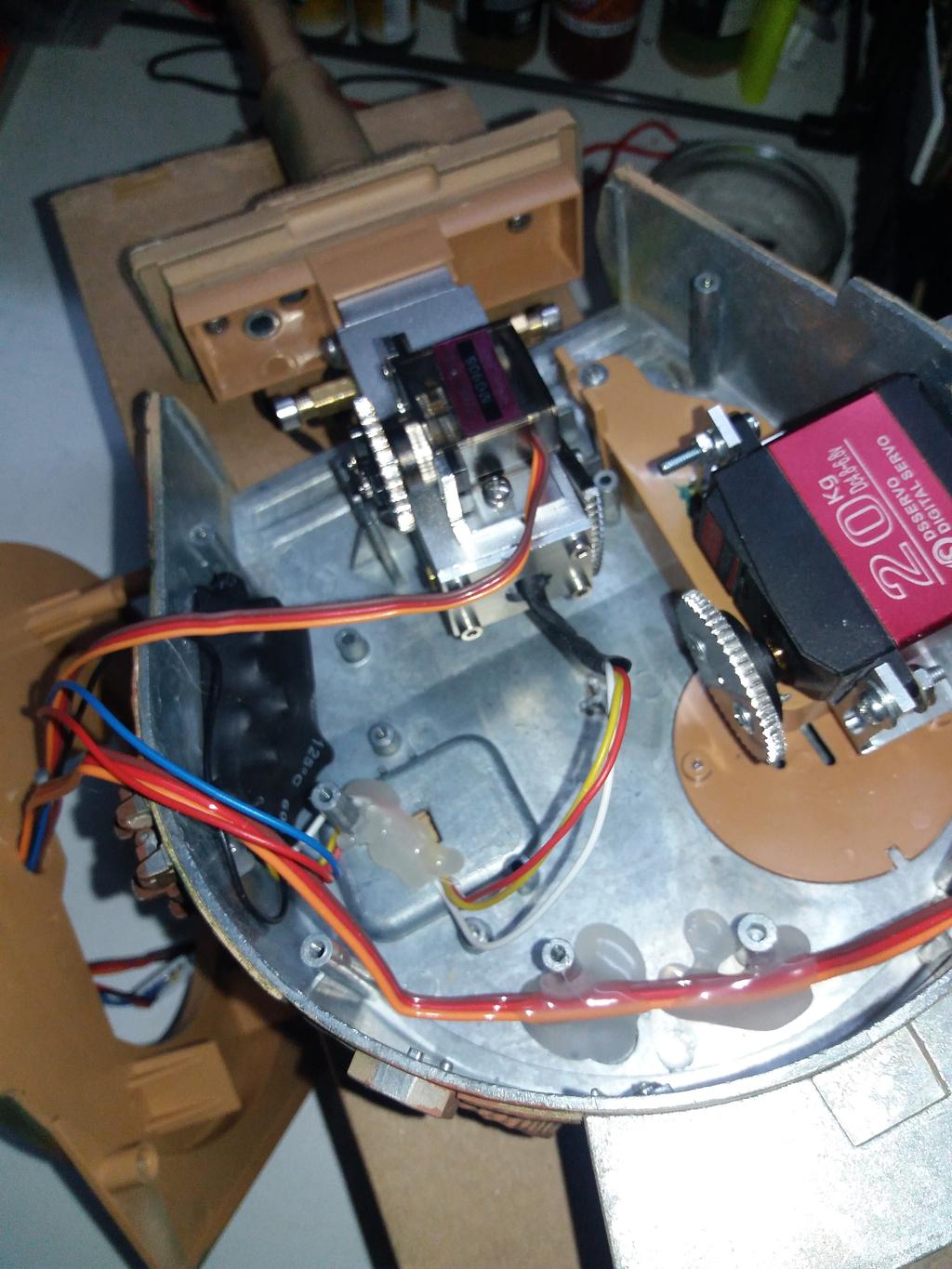

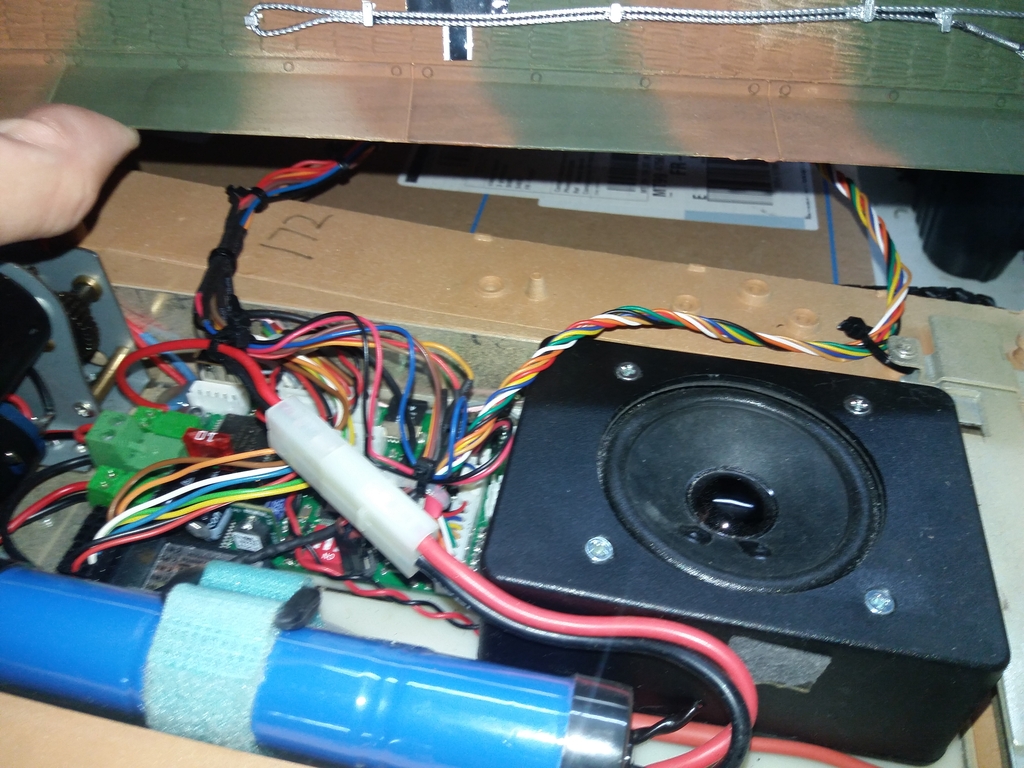

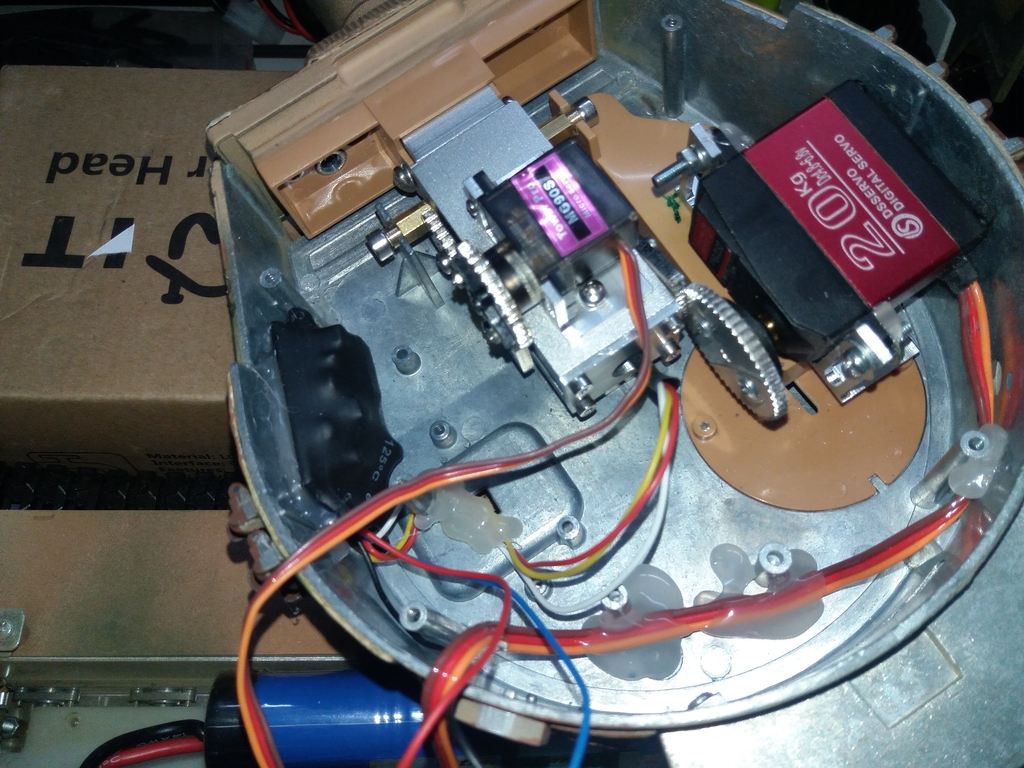

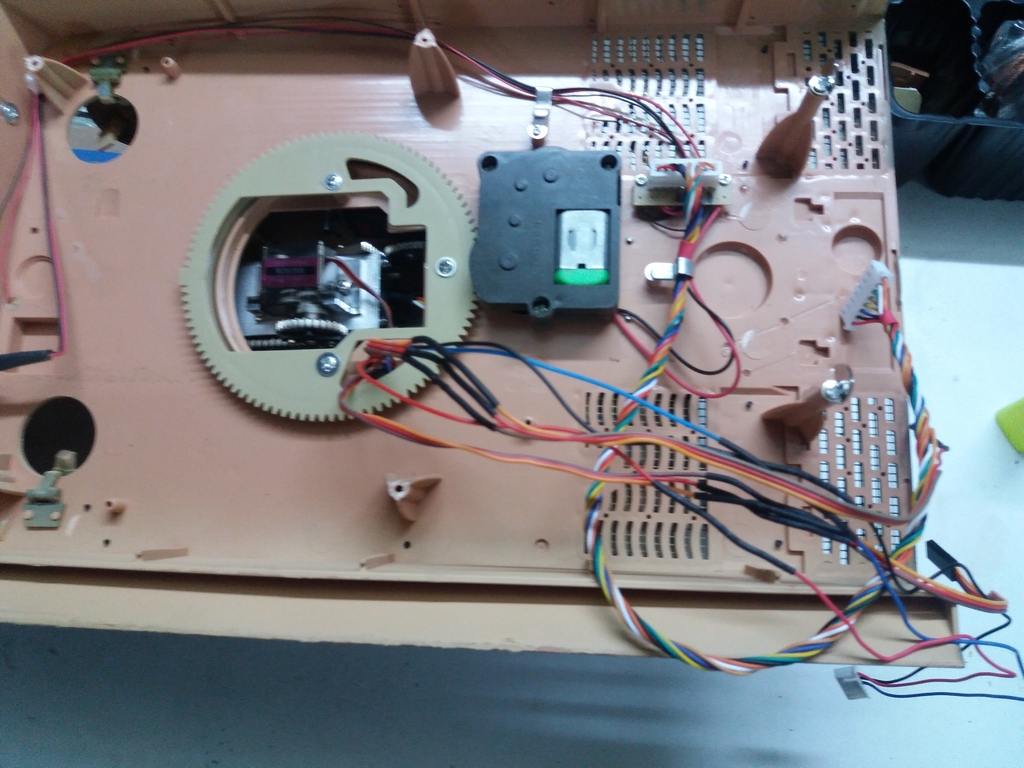

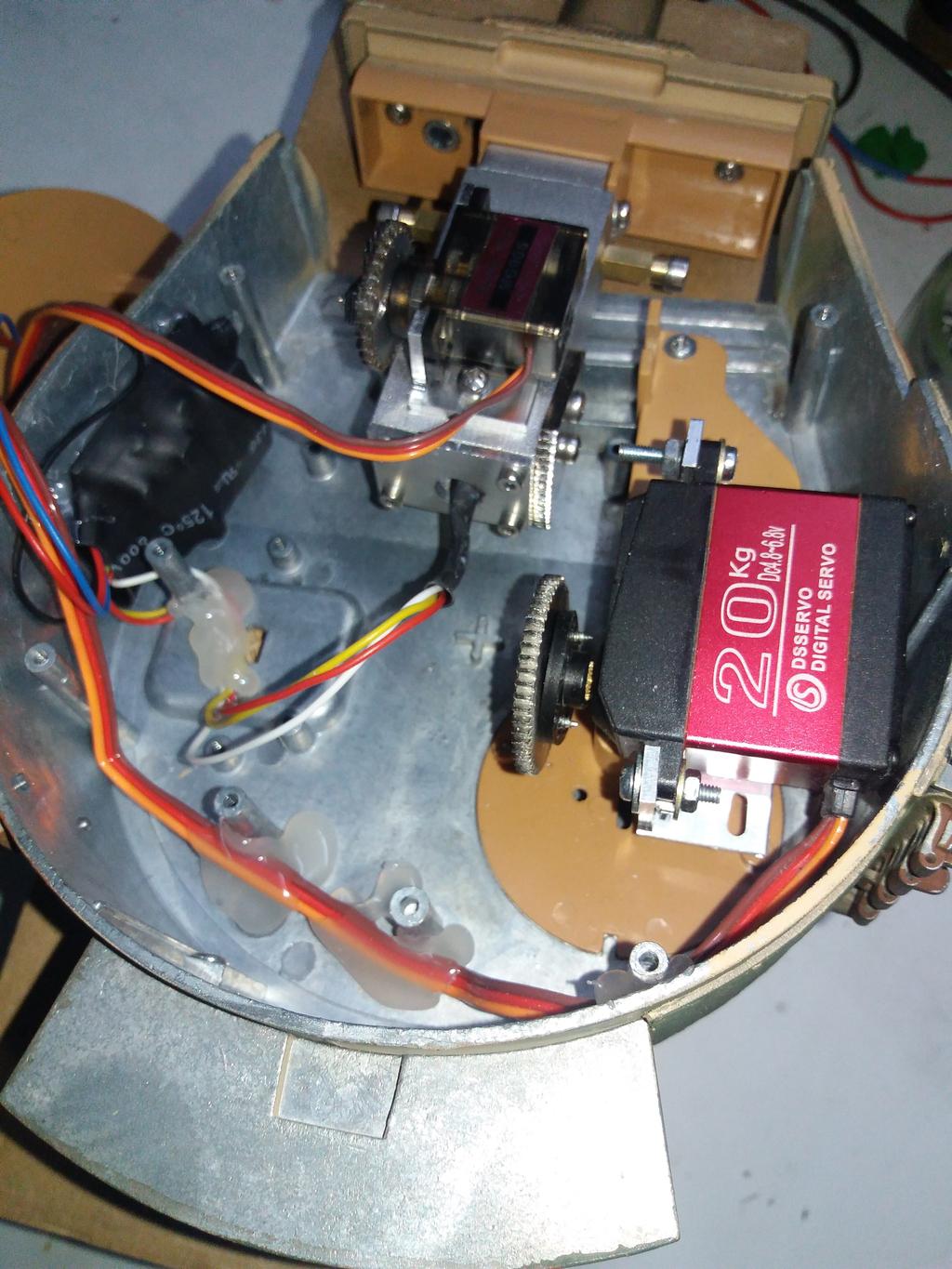

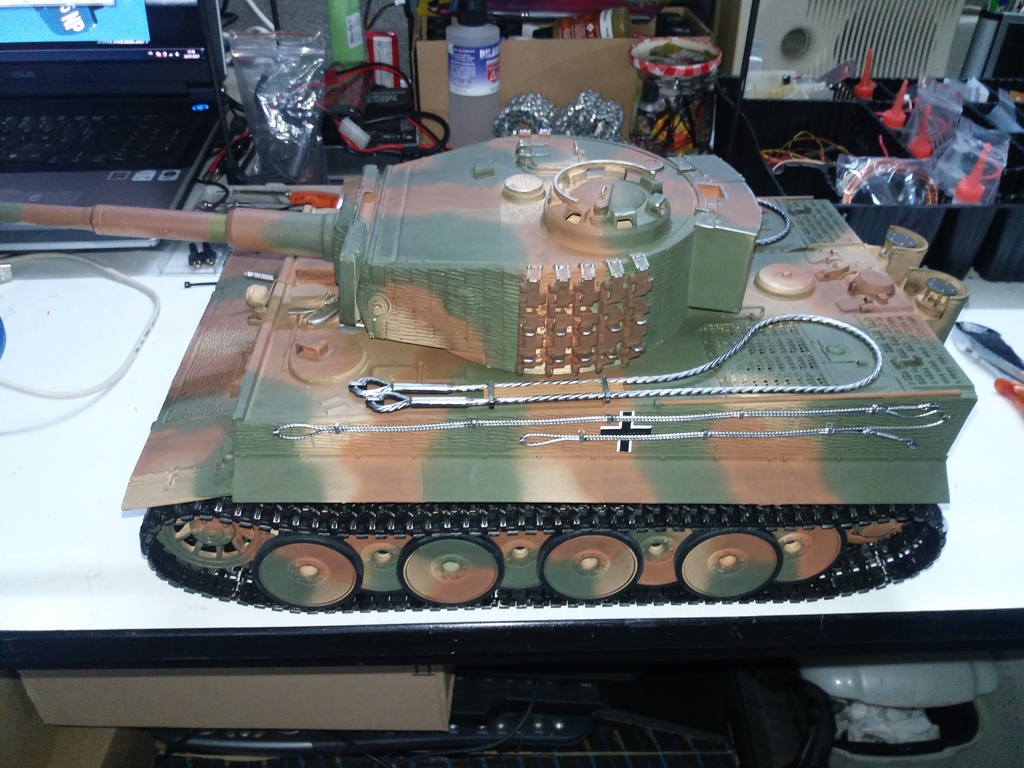

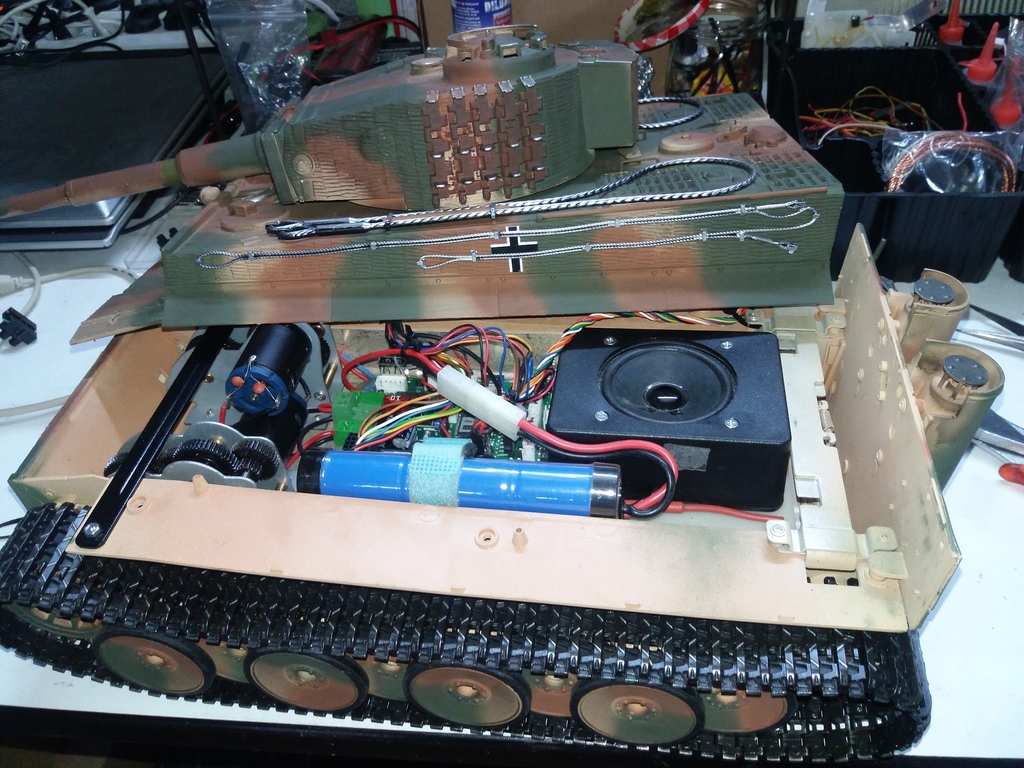

Quelques photos :

























Last edited by Laurent on Tue 18 Jul 2017, 19:10; edited 1 time in total



dombul
Pilote Char Moyen
Pilote Char Moyen


Offline


Joined: 17 Apr 2012
Posts: 755
Localisation: nord

PostPosted: Mon 17 Jul 2017, 20:57    Post subject: [TUTO] Upgrade Tiger en Elmod + recul / élévation servo (V2) Reply with quote

beau boulot et merci du partage .



Laurent
Pilote Char Léger
Pilote Char Léger


Offline


Joined: 12 Nov 2016
Posts: 257
Localisation: NANCY

PostPosted: Mon 26 Feb 2018, 20:06    Post subject: [TUTO] Upgrade Tiger en Elmod + recul / élévation servo (V2) Reply with quote

ok post mis à jour avec drive ...
