MessagePosté le: Jeu 20 Juil 2017, 17:45    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

Remise du post sur la fabrication du jagd et avancement.

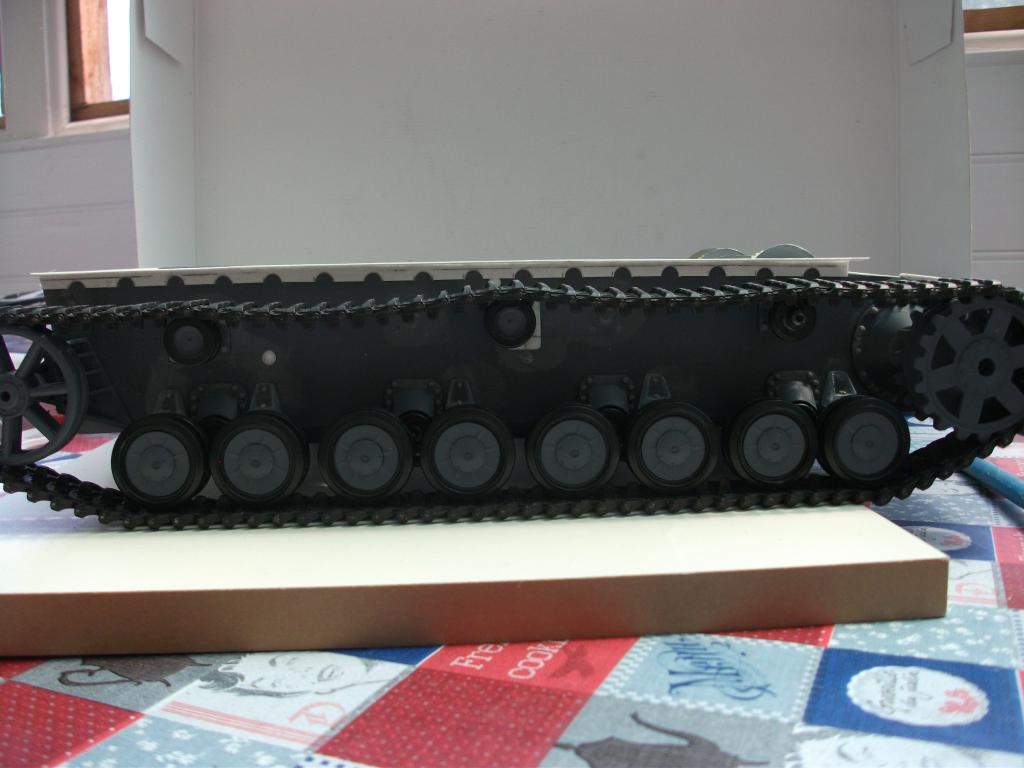

j'ai décidé de m'attaquer au scratch d'un jagd sur chassis de panzer IV plastique.J'ai déjà rehausser les moteurs pour aligner le barbotins avec les roulettes de retour.

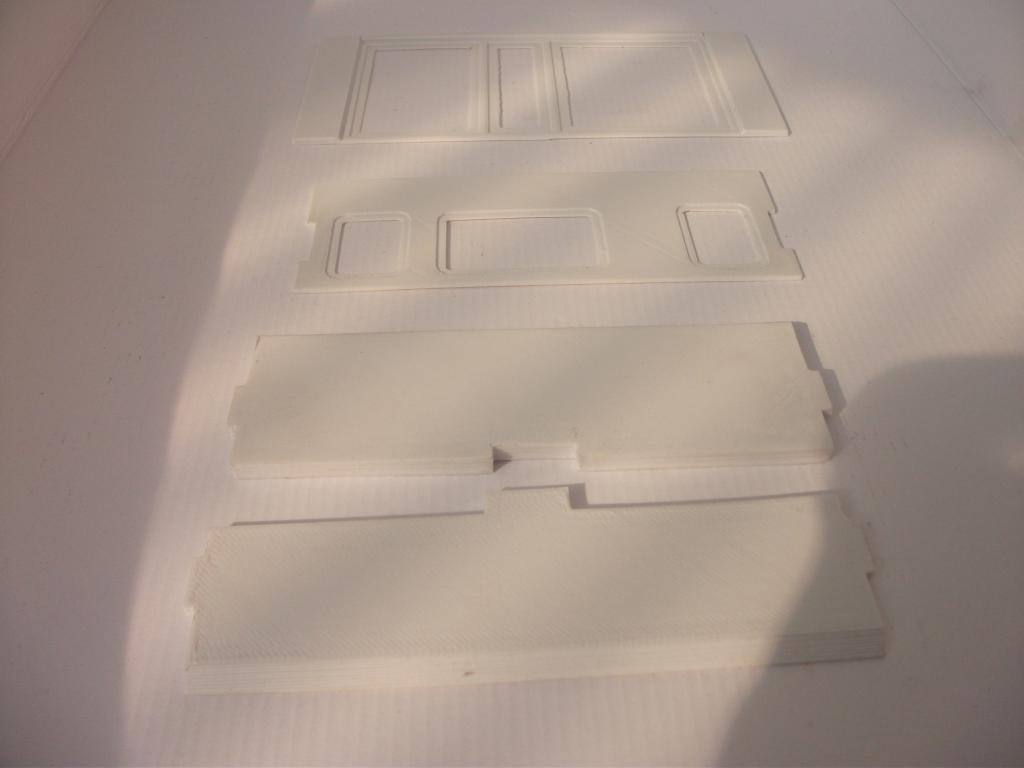

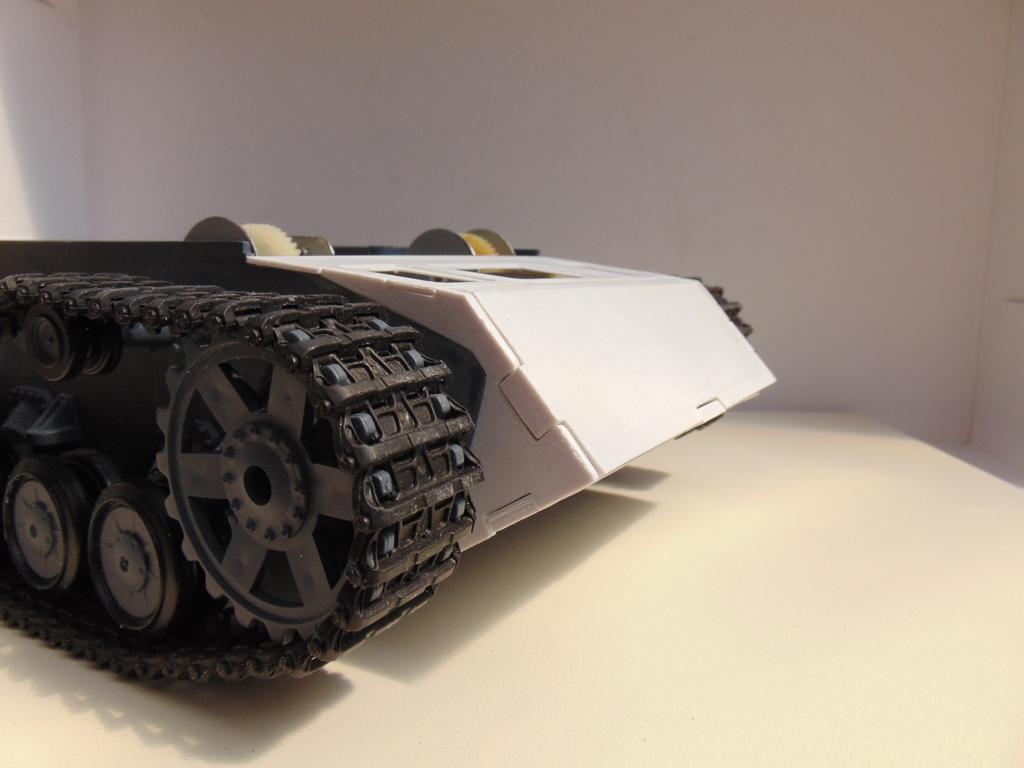

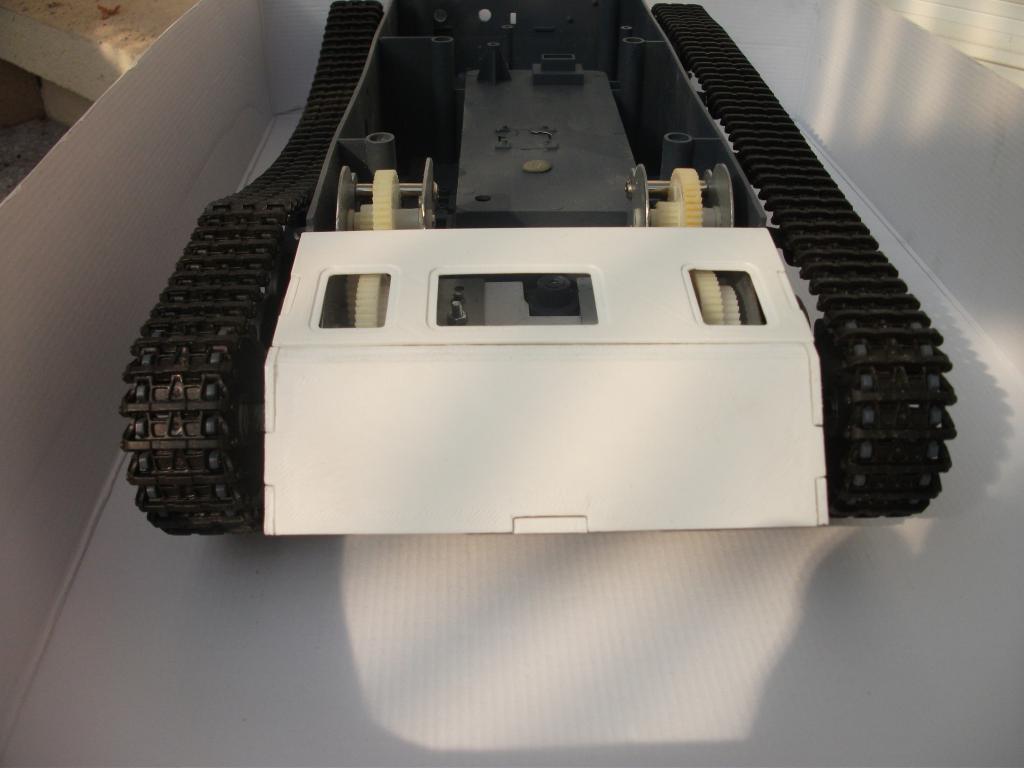

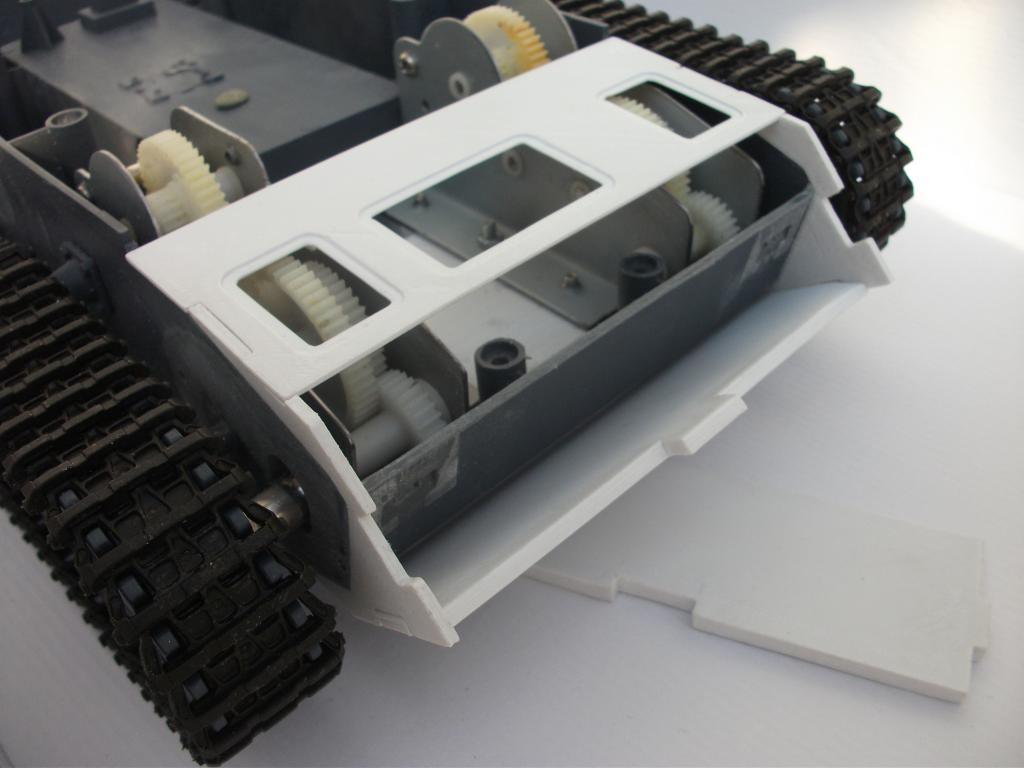

Les photos des pièces déjà faite,plage moteur et plaque avant de blindage.





les pièces assembler sans collage pour le moment.Sauf les deux côtés.














La suite ce sera de finir le chassis ,remettre les roulettes de retour a 3 par côté et a la bonne hauteur,modif sur l'arrière,echappement etc...





Dernière édition par konig le Jeu 20 Juil 2017, 17:59; édité 1 fois



Publicité







MessagePosté le: Jeu 20 Juil 2017, 17:45    Sujet du message: Publicité

PublicitéSupprimer les publicités ?



konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 17:46    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

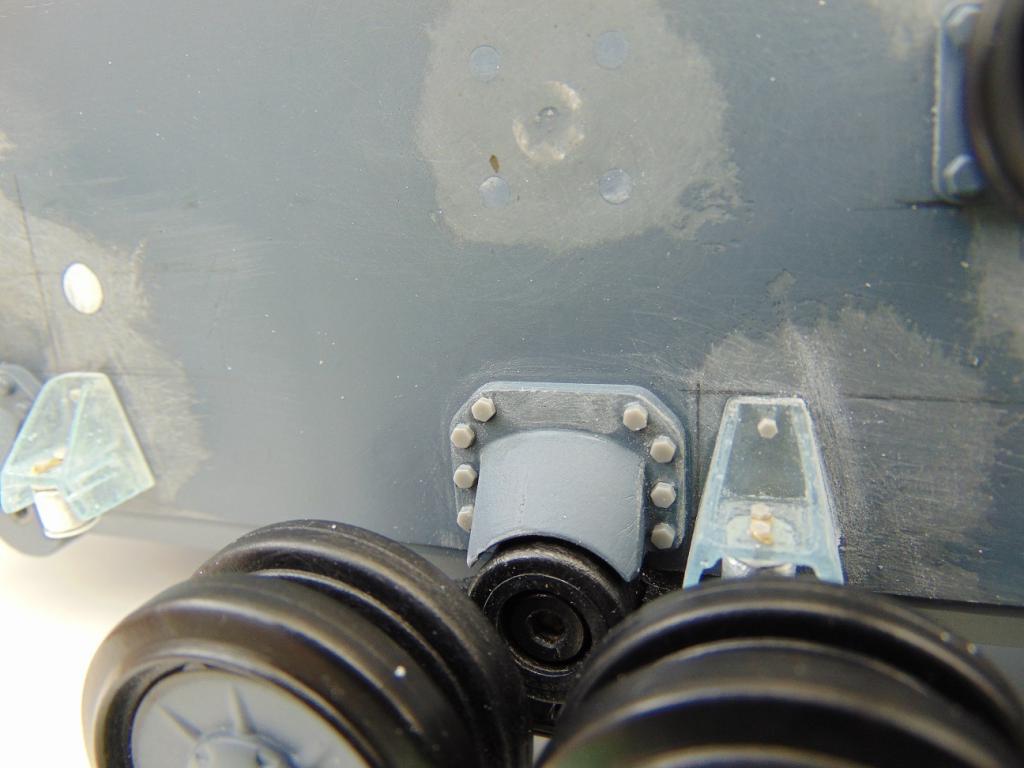

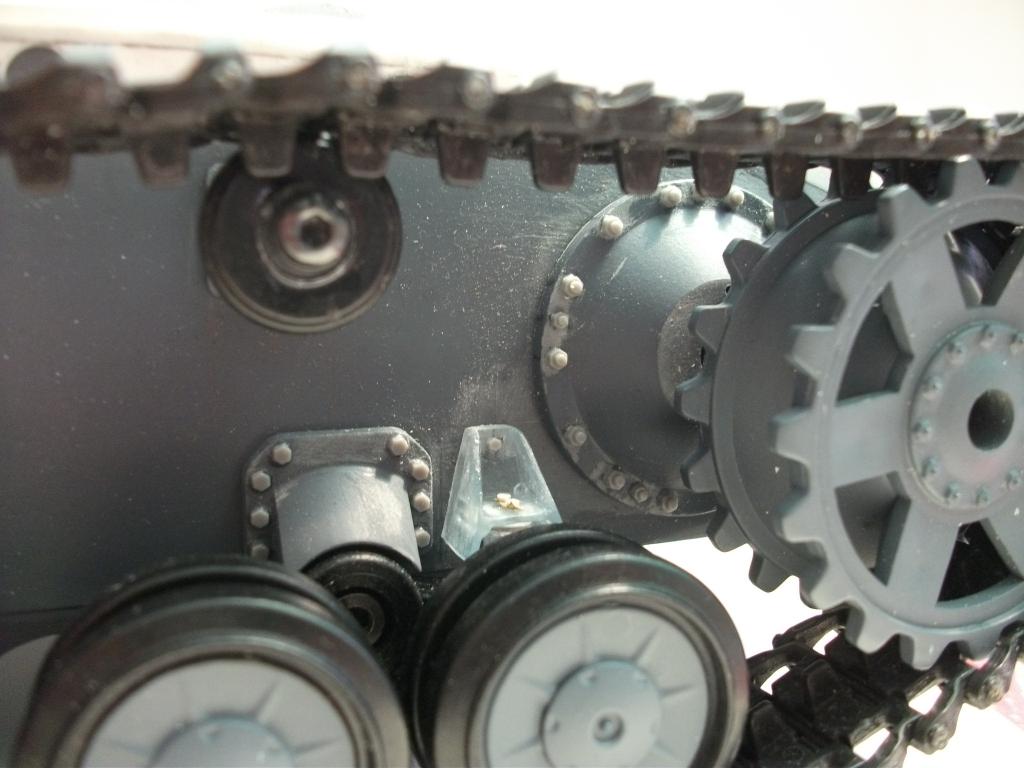

La suite avec fabrication de butée de suspension auf J late et ecrous pour les suspensions,les roulettes de retour et les couvercles de transmission.

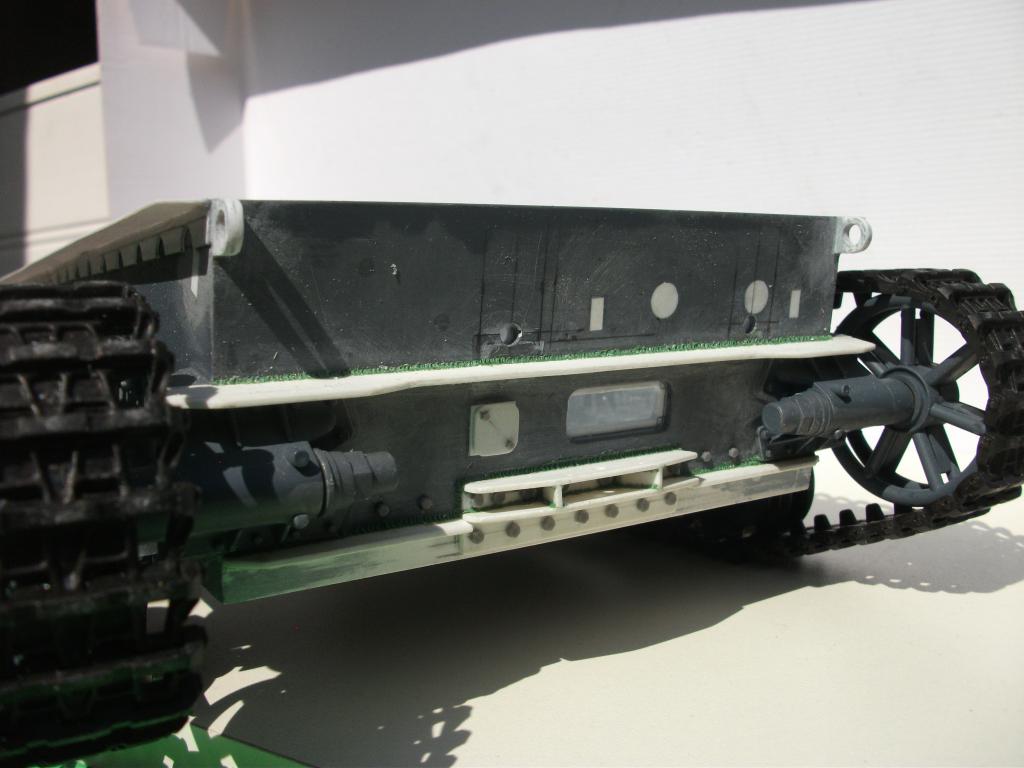

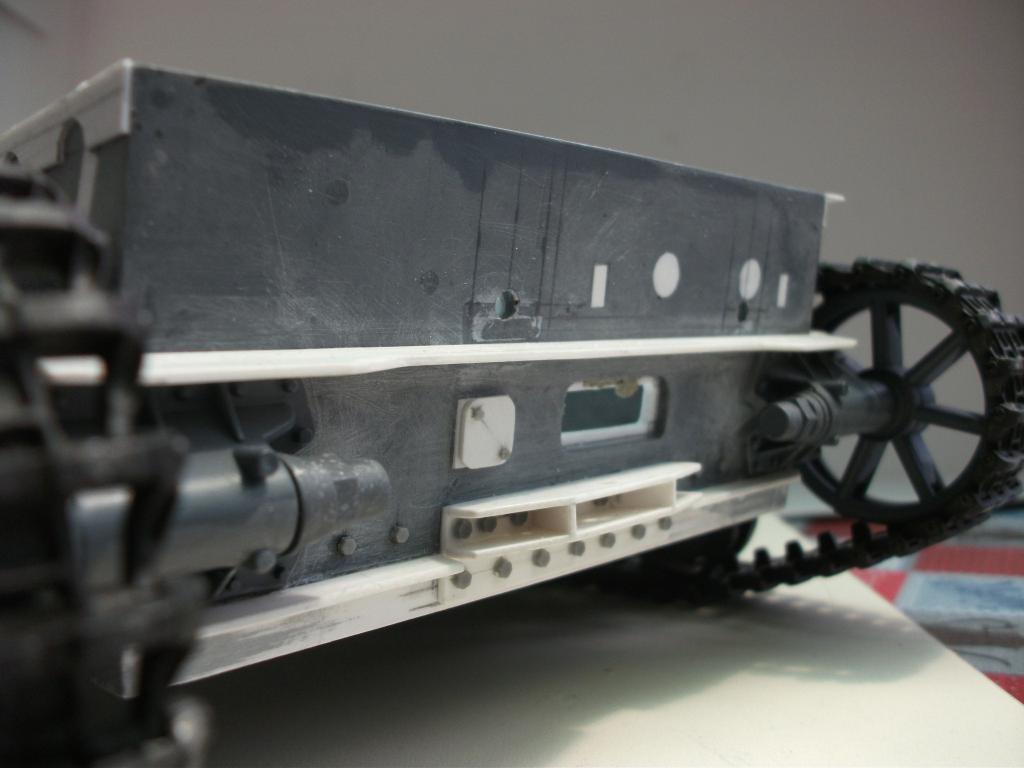

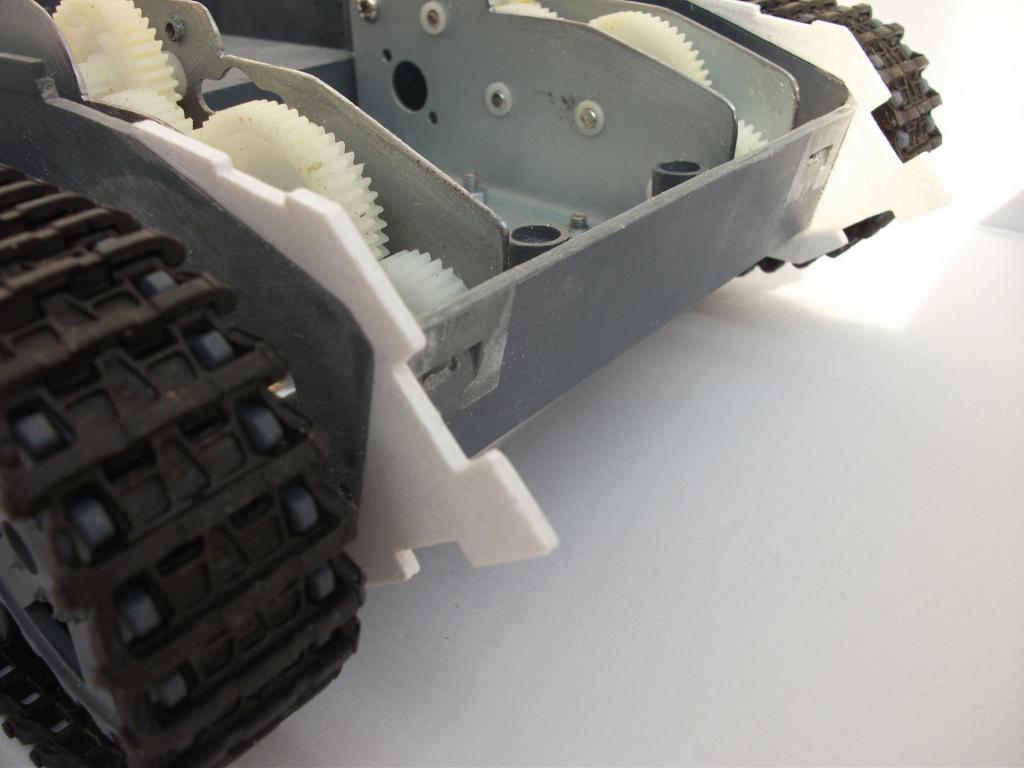

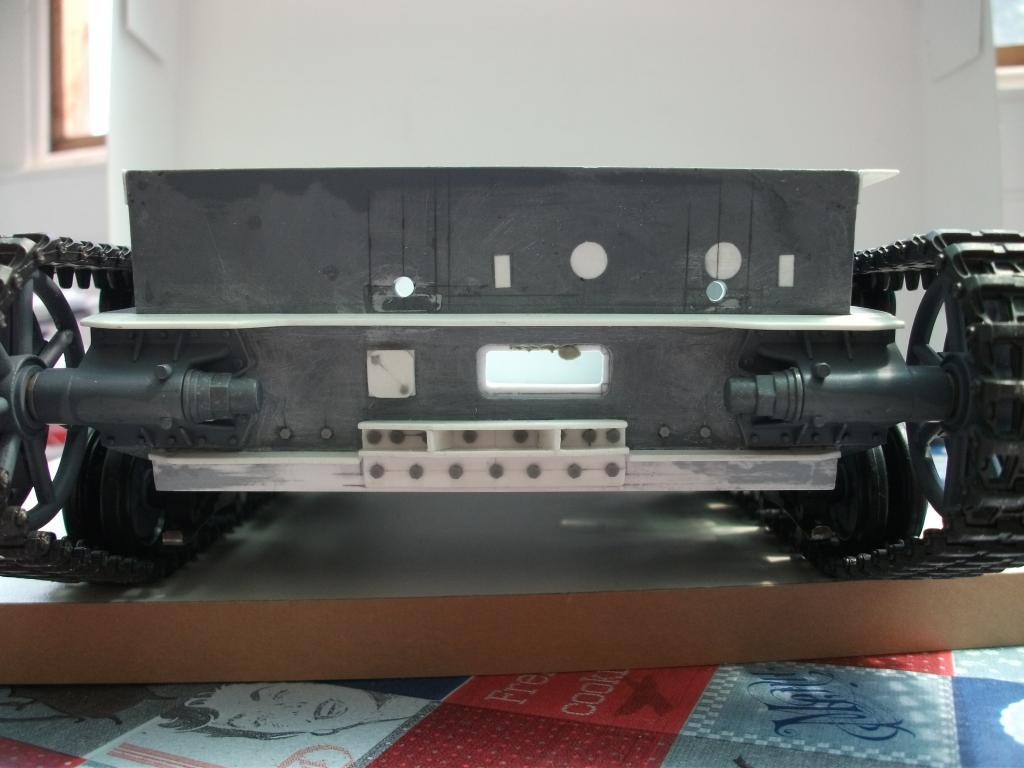

Ensuite l'arrière,tous poncer et tout refait car il n'y avait rien de bon et rallonge de la plaque de blindage arrière et découpe des supports de roues tendeuses.

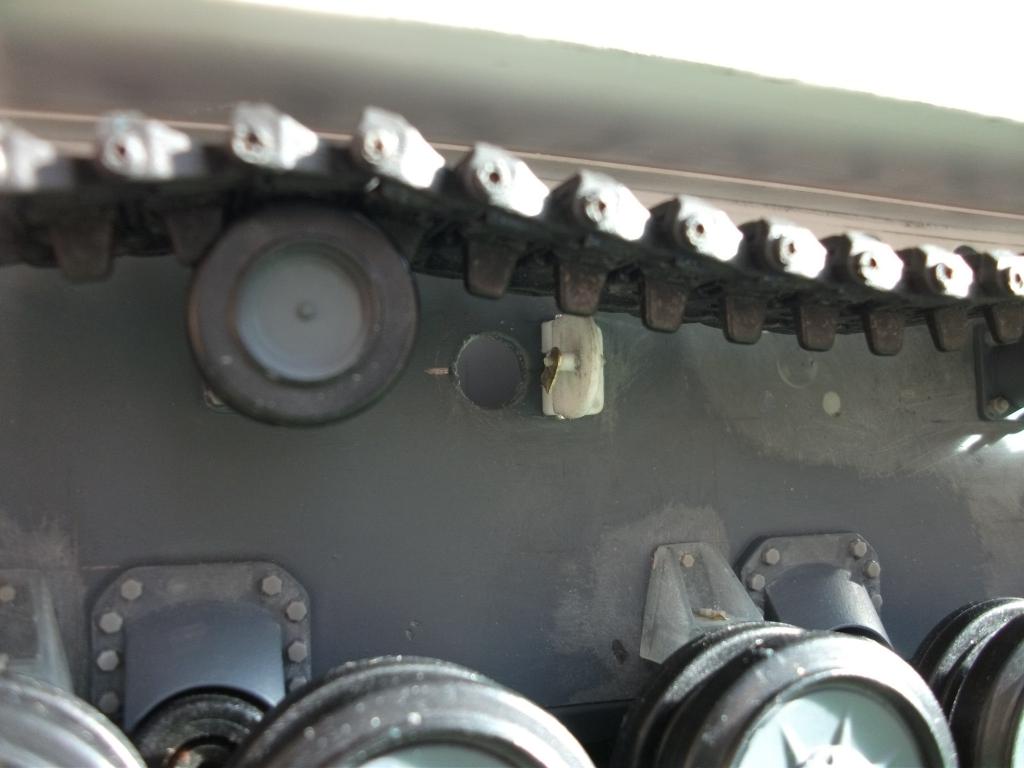

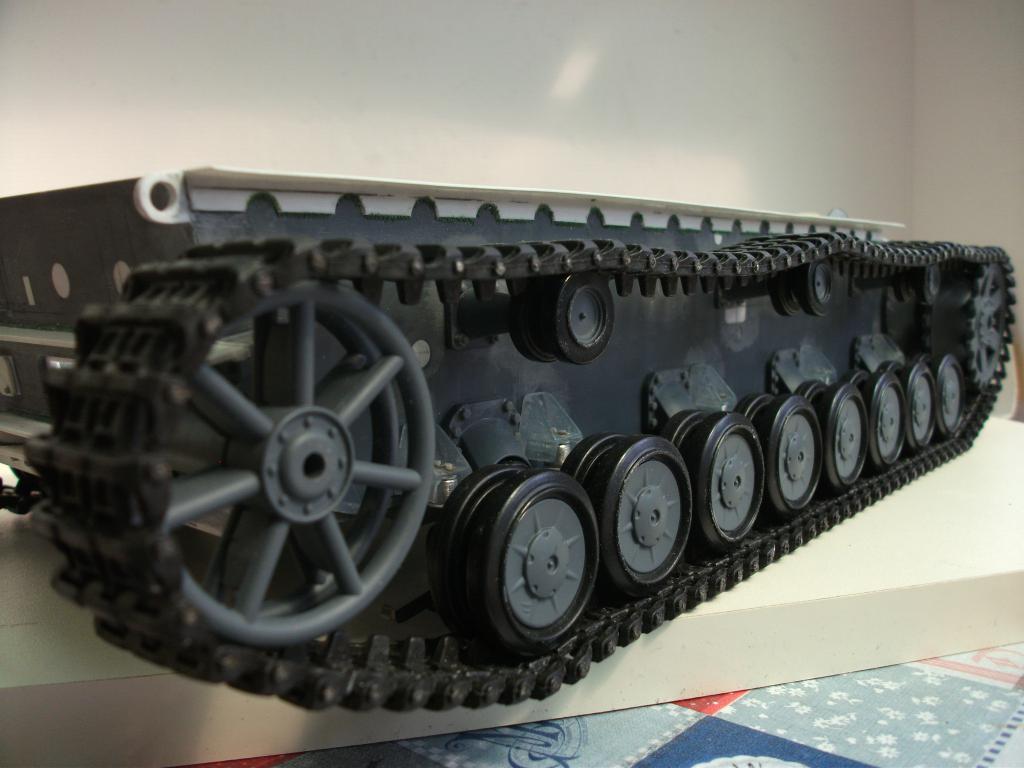

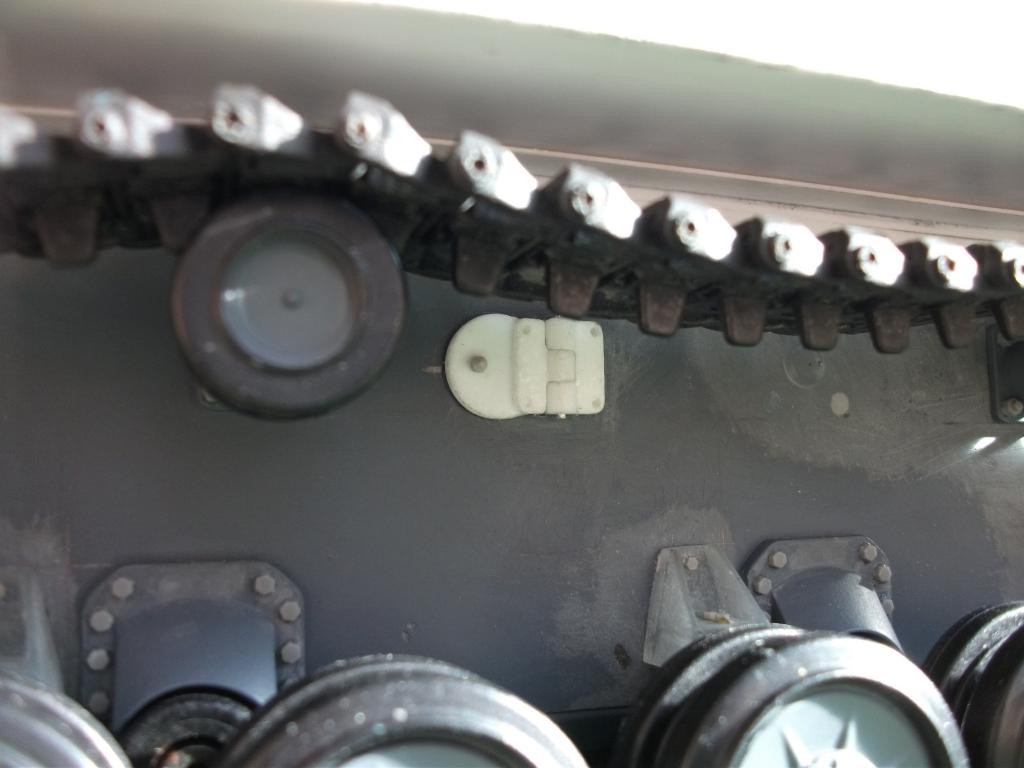

Les côtés terminés avec les trois roulettes a leur place.





Enfin le compartiment moteur entièrement faux sur le heng long donc scratch intégral


*

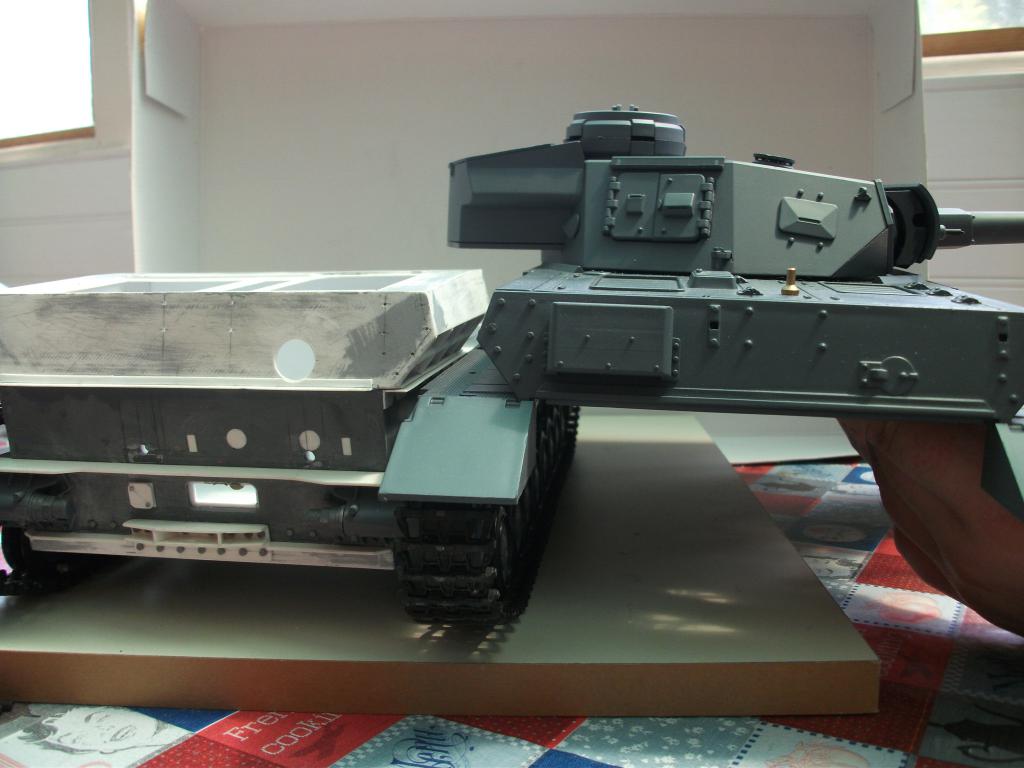

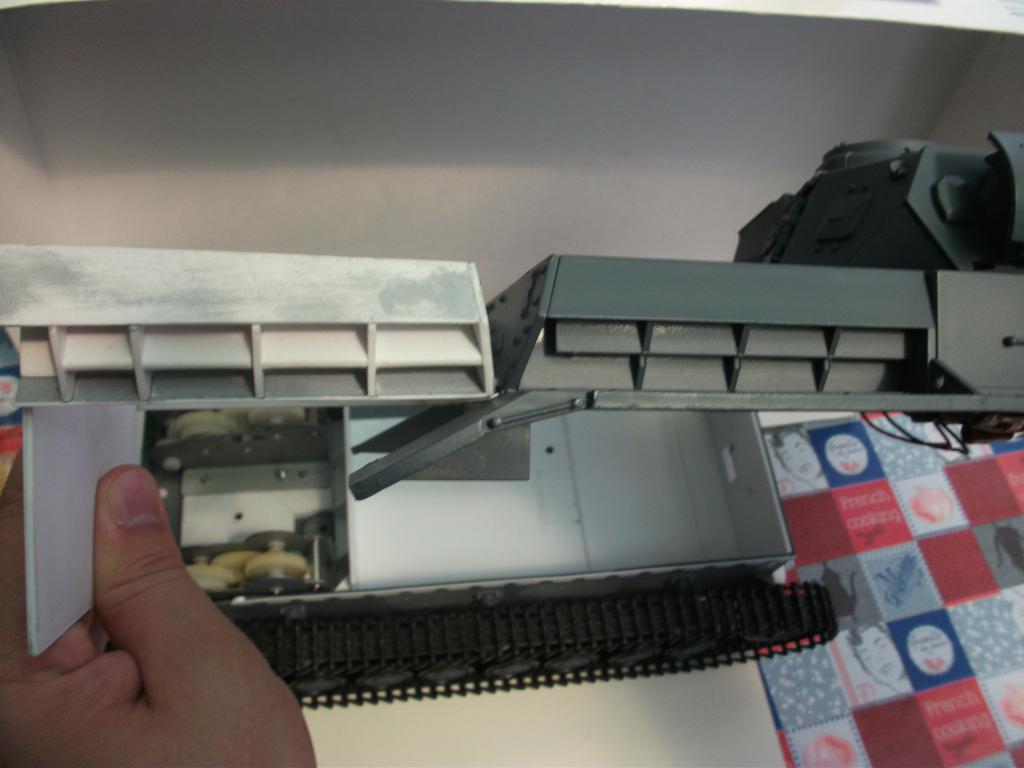

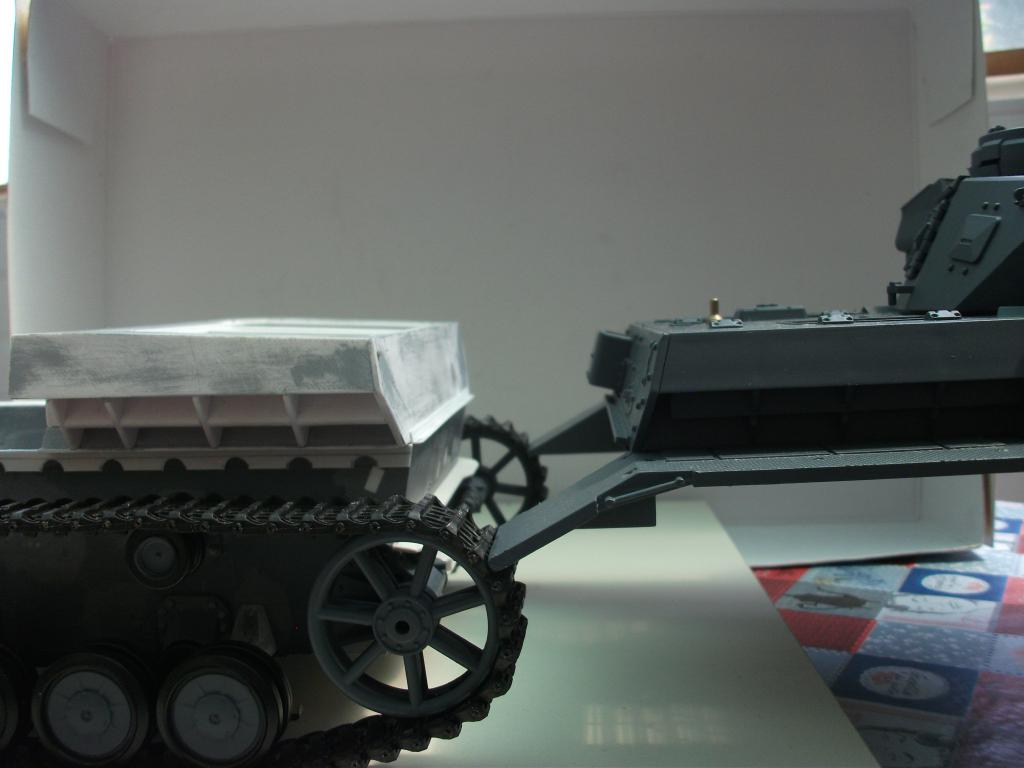

comparaison avec le HL

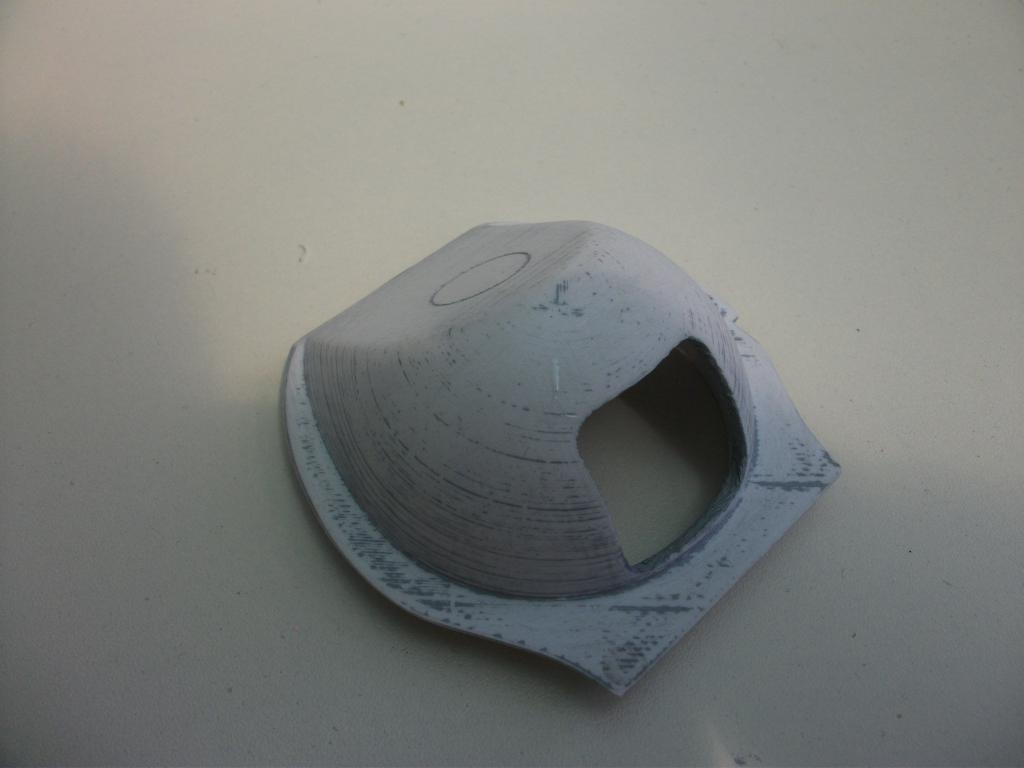

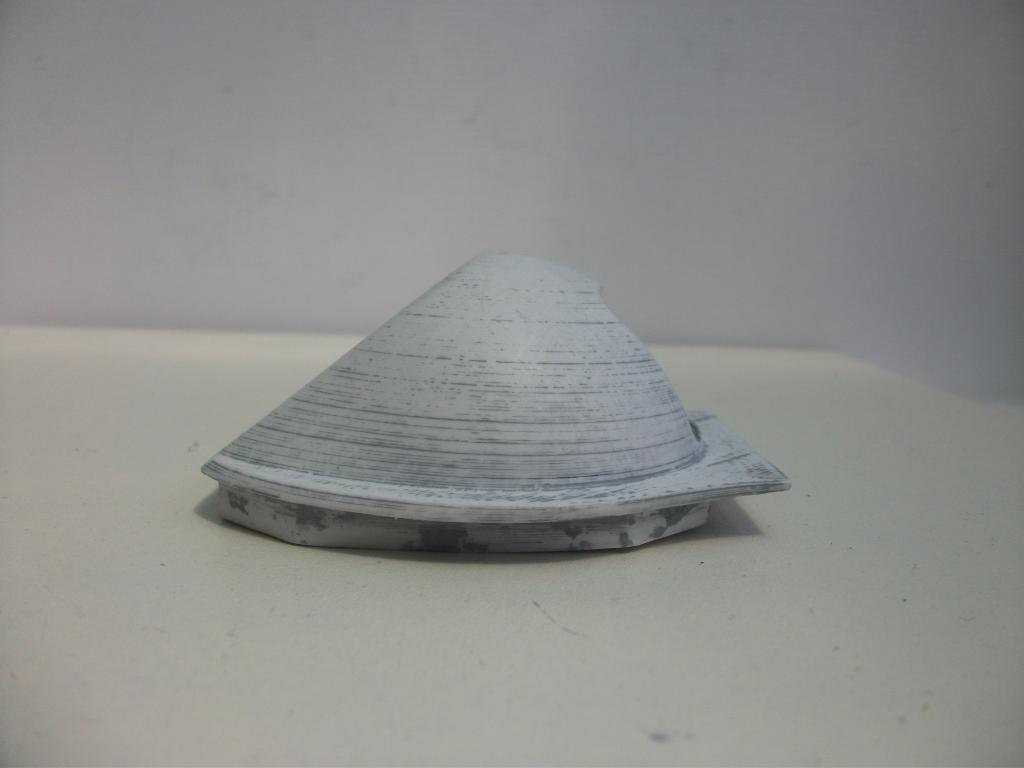

Et impression 3D de la boule de mantelet











konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 17:47    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

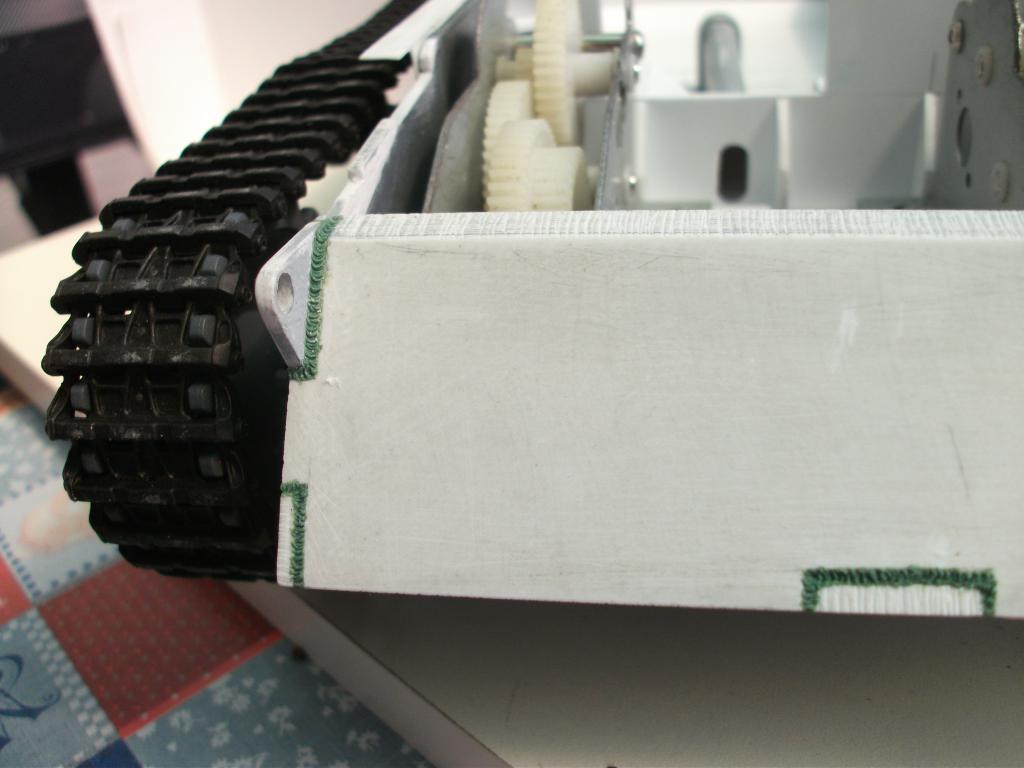

La suite avec un peu de soudure et les crochets de remorquage.

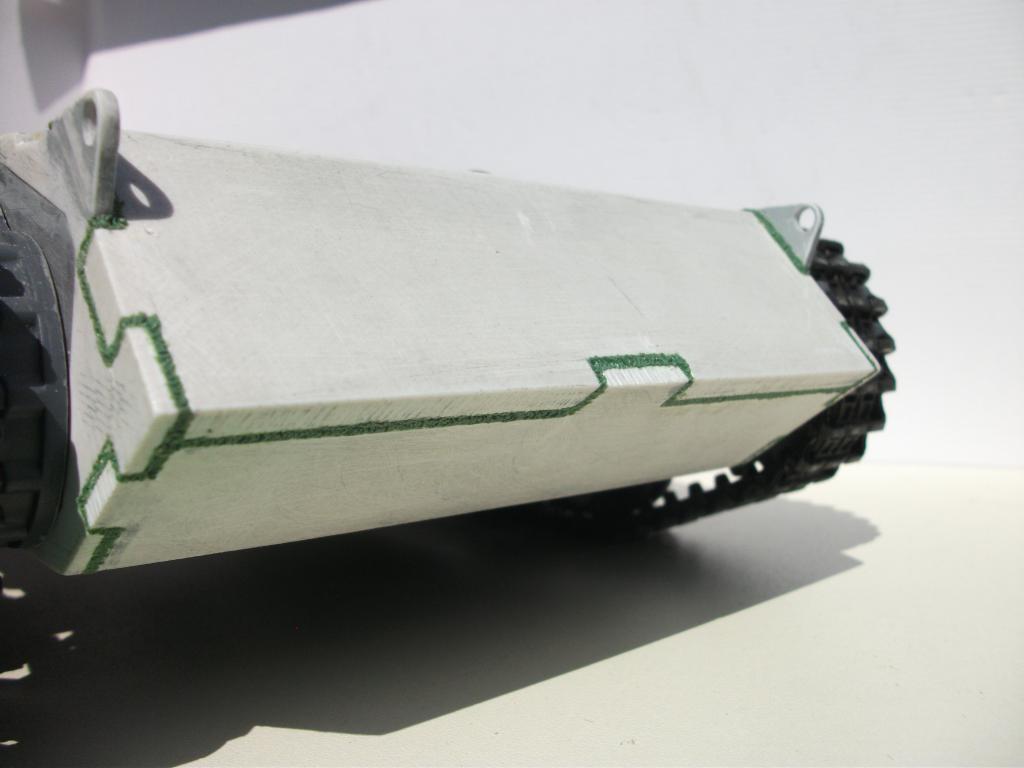

L'avant

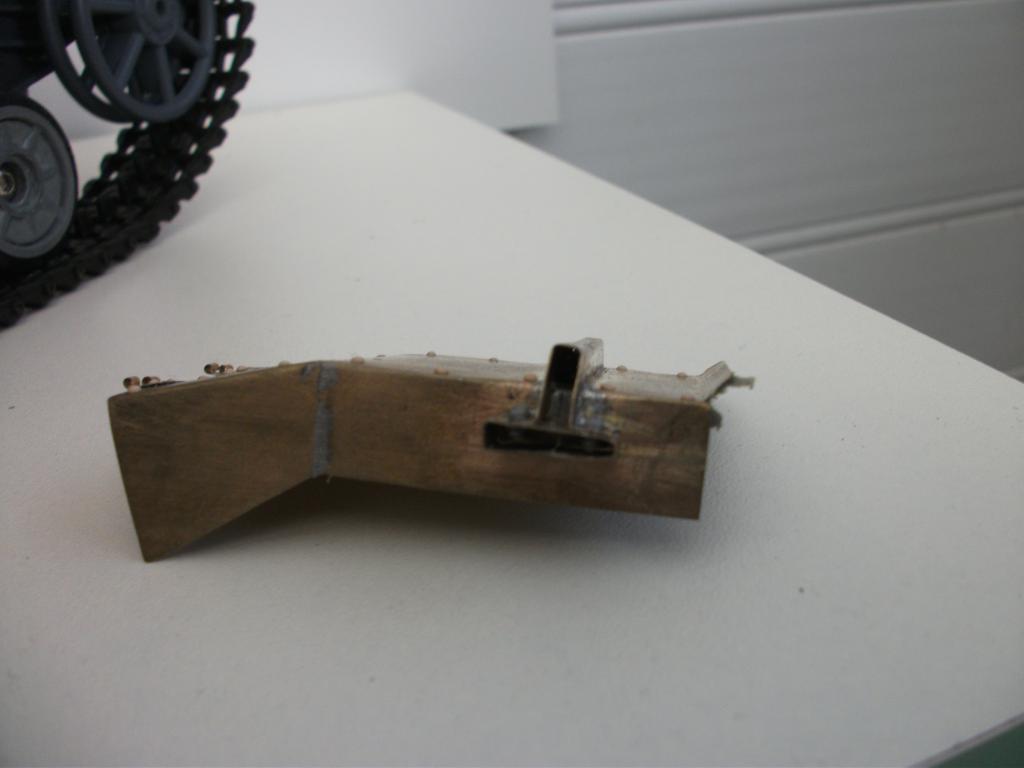

 la barrette de jonction casemate,chassis et ces soudures

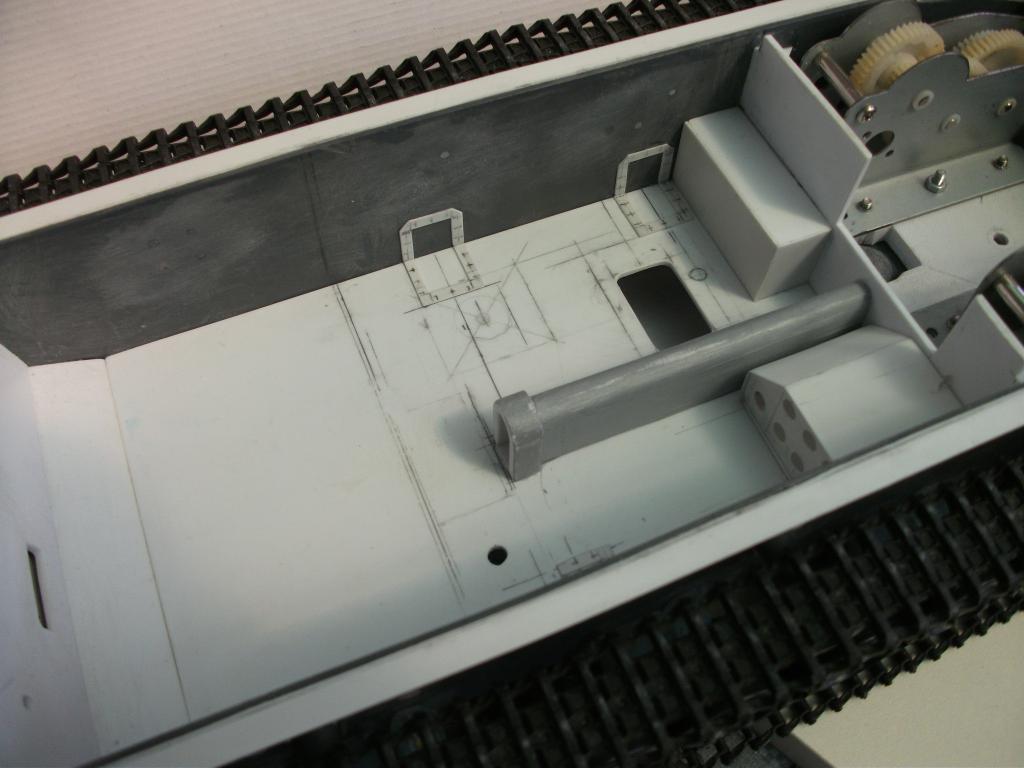

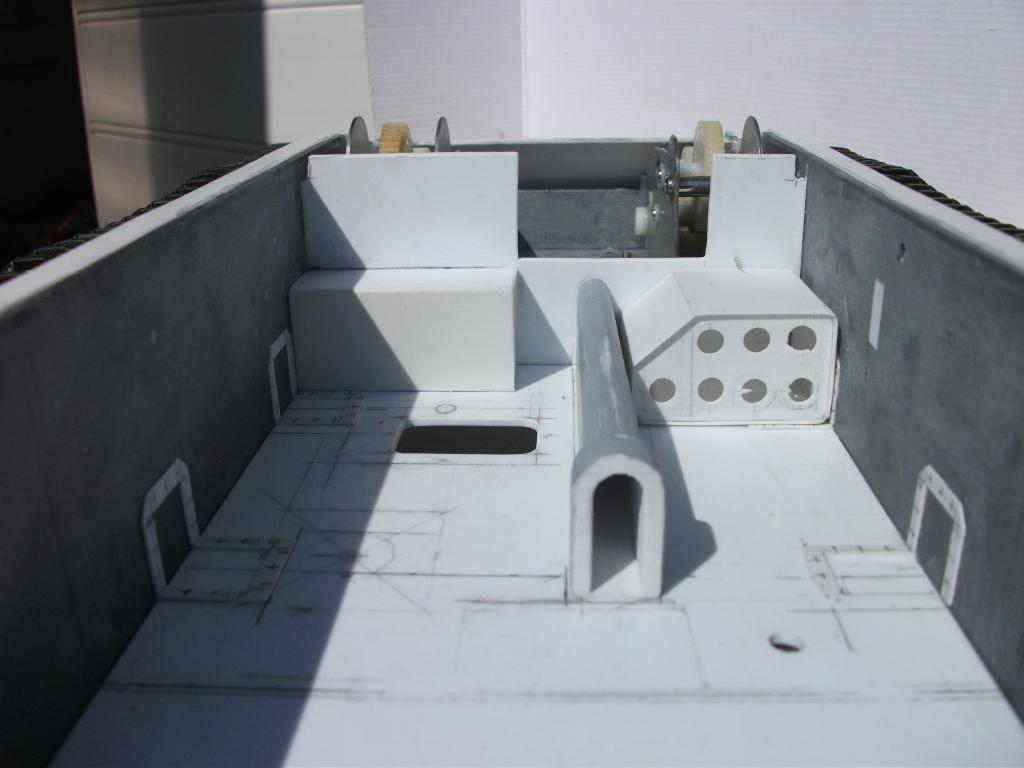

Un peu d’aménagement intérieur qui se verra a travers les trappes ouvertes.








konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 17:48    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

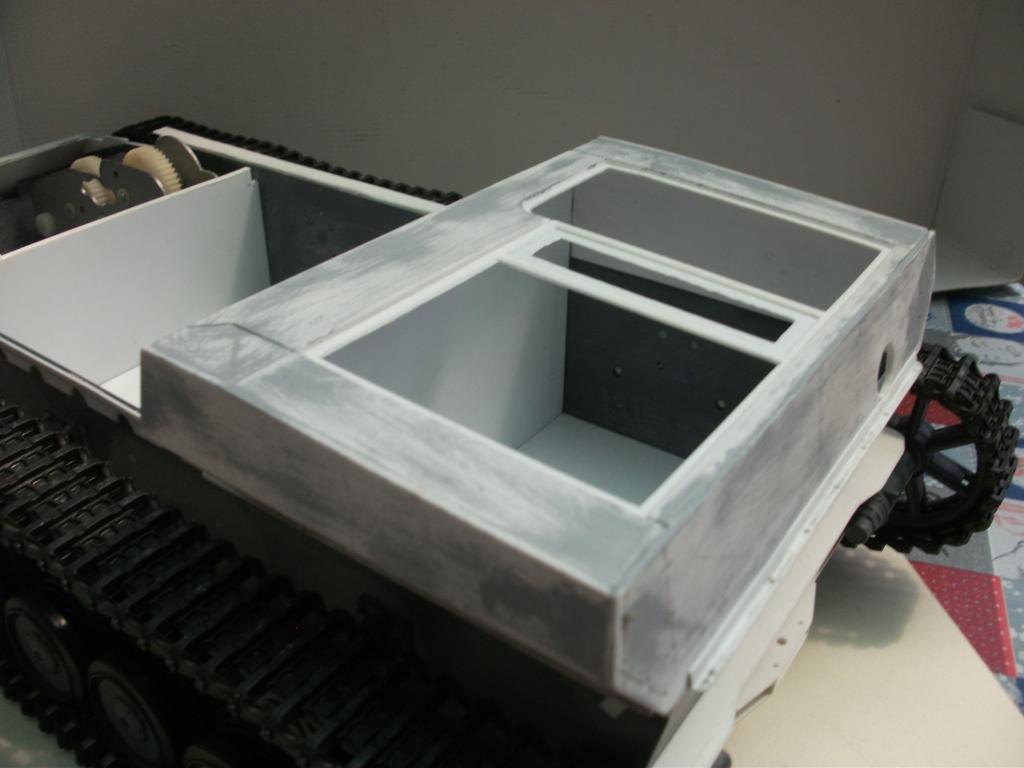

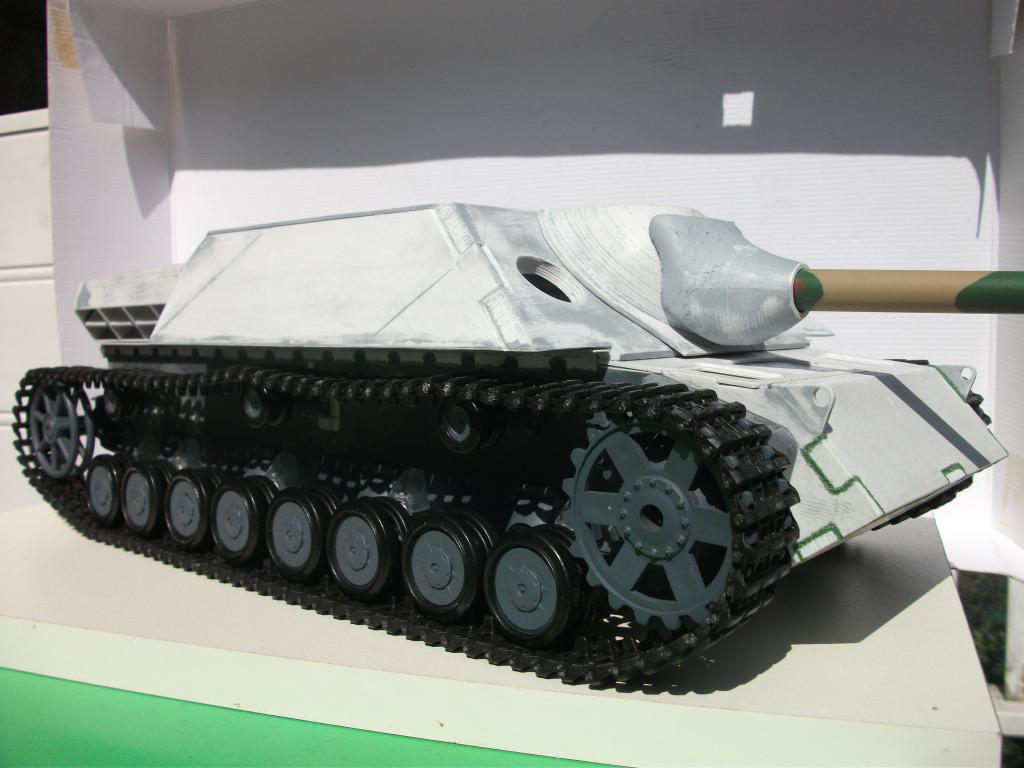

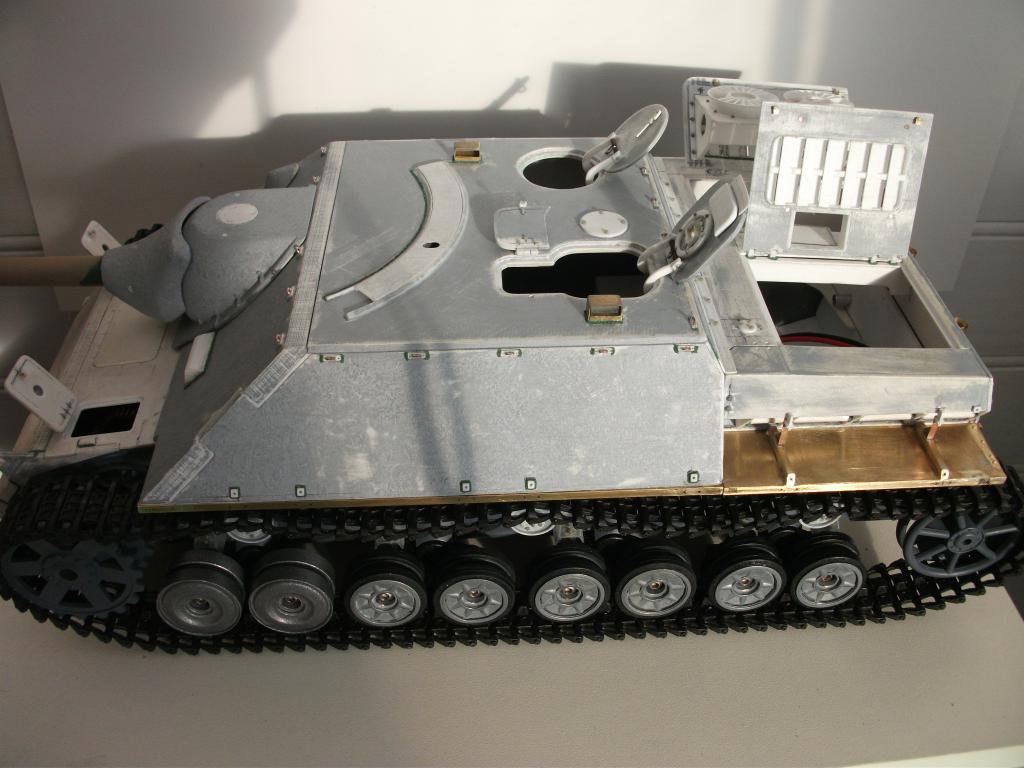

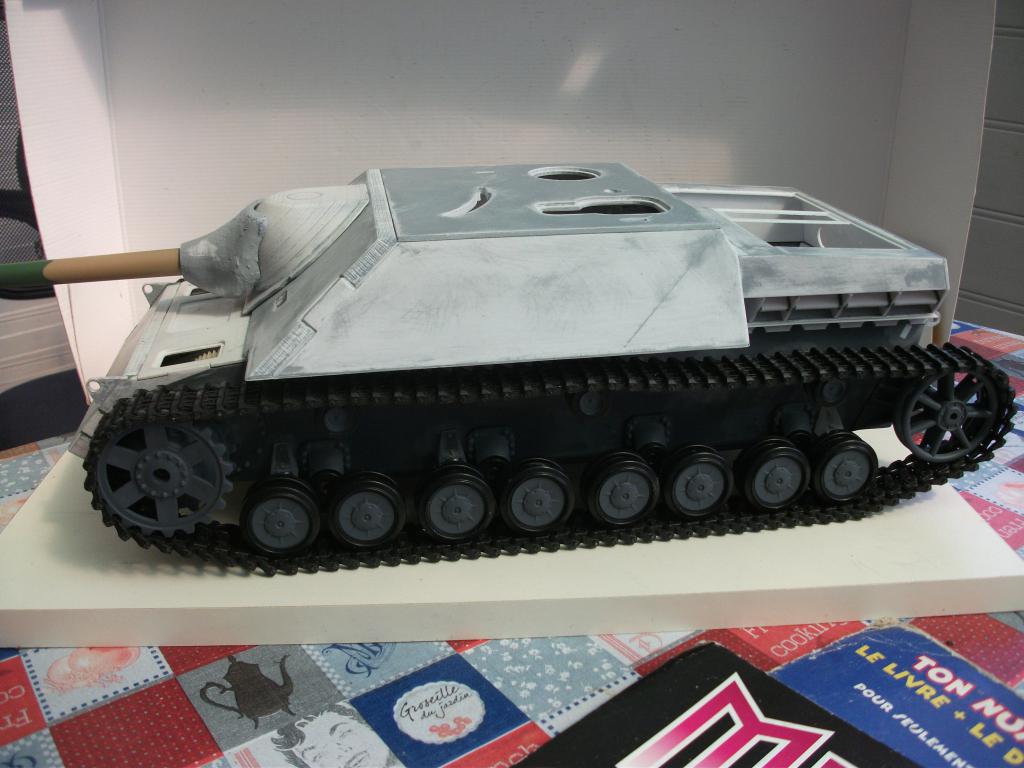

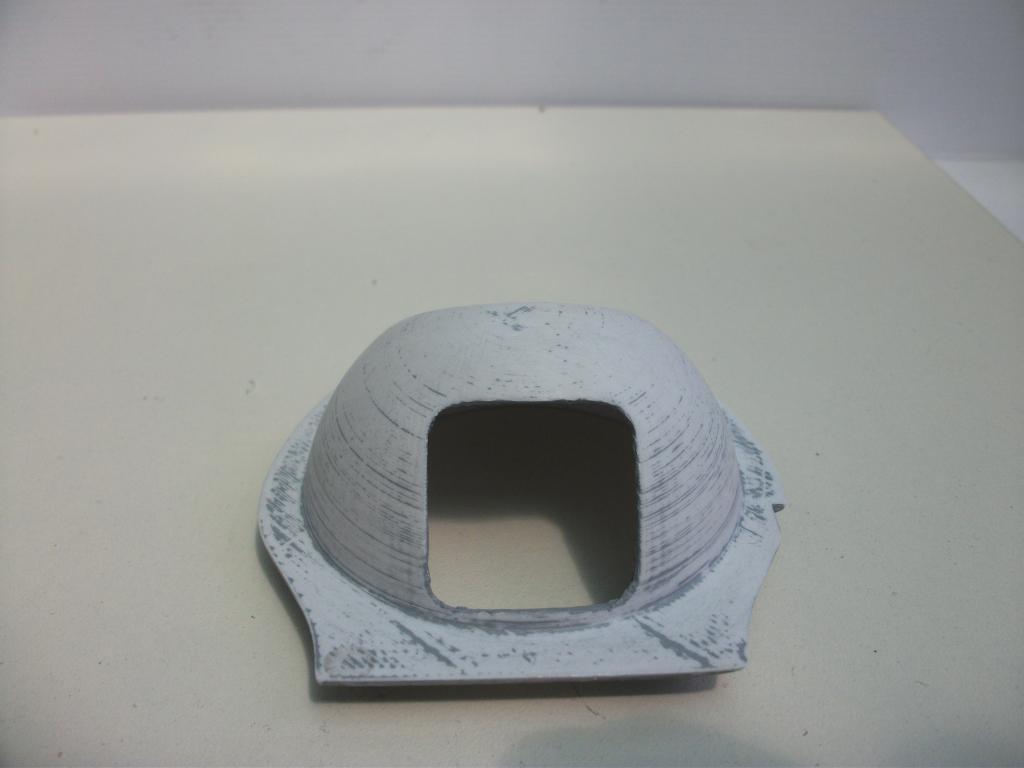

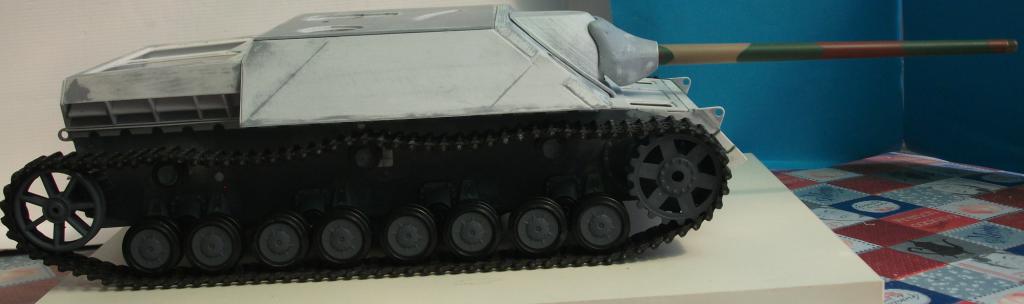

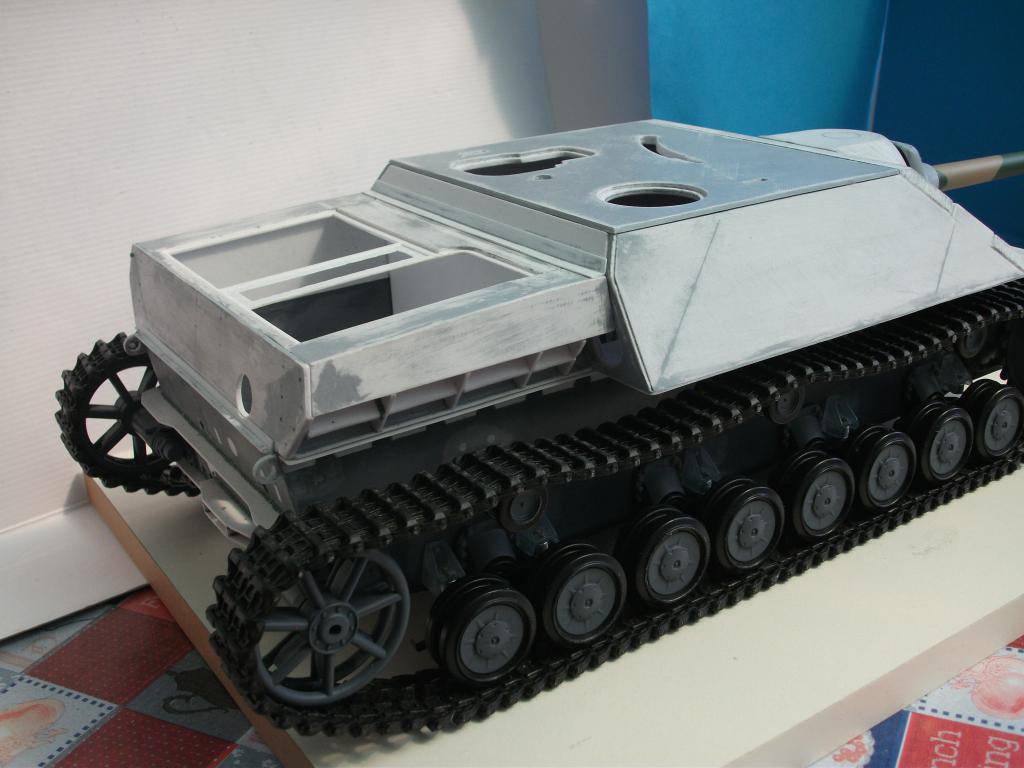

La suite,j'ai pas pu résister et j'ai fabriquer la casemate et le mantelet avant de finir le chassis pour voir ce que cela donne.le mantelet n'est pas fini manque le texturage.














konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 17:49    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

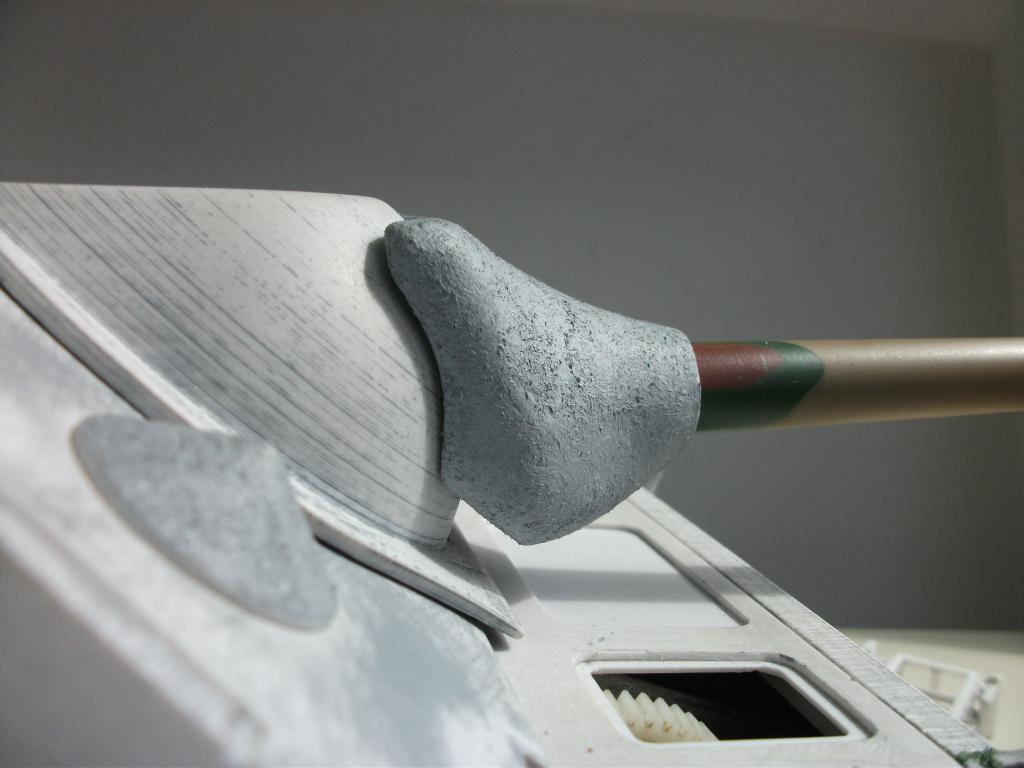

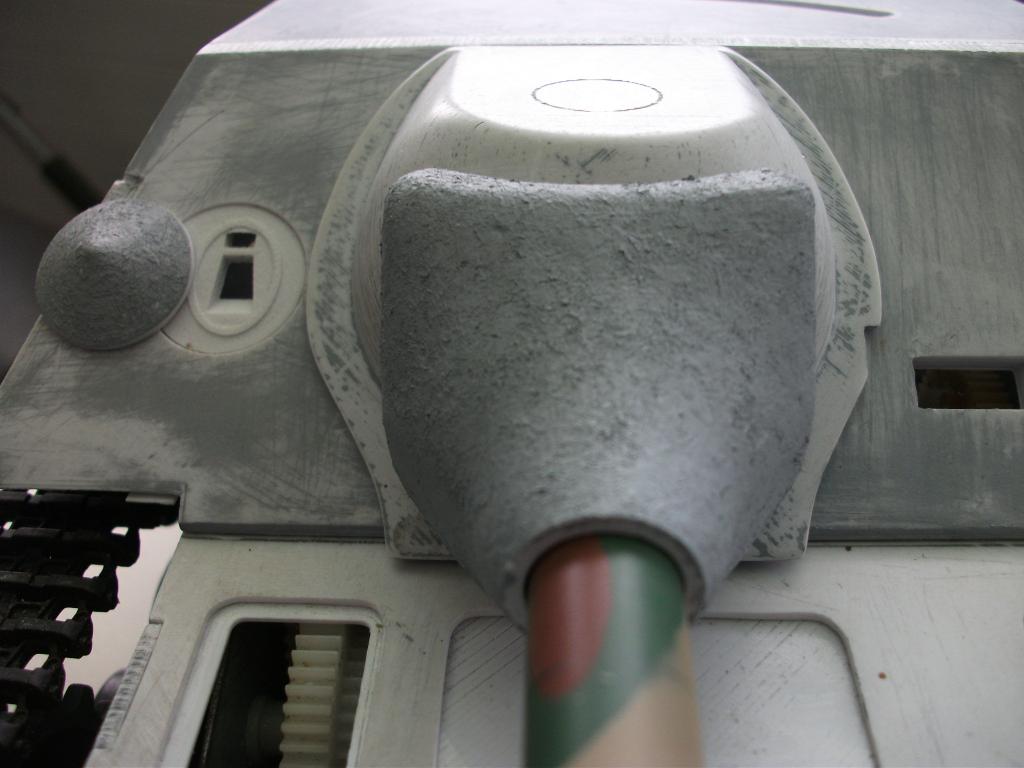

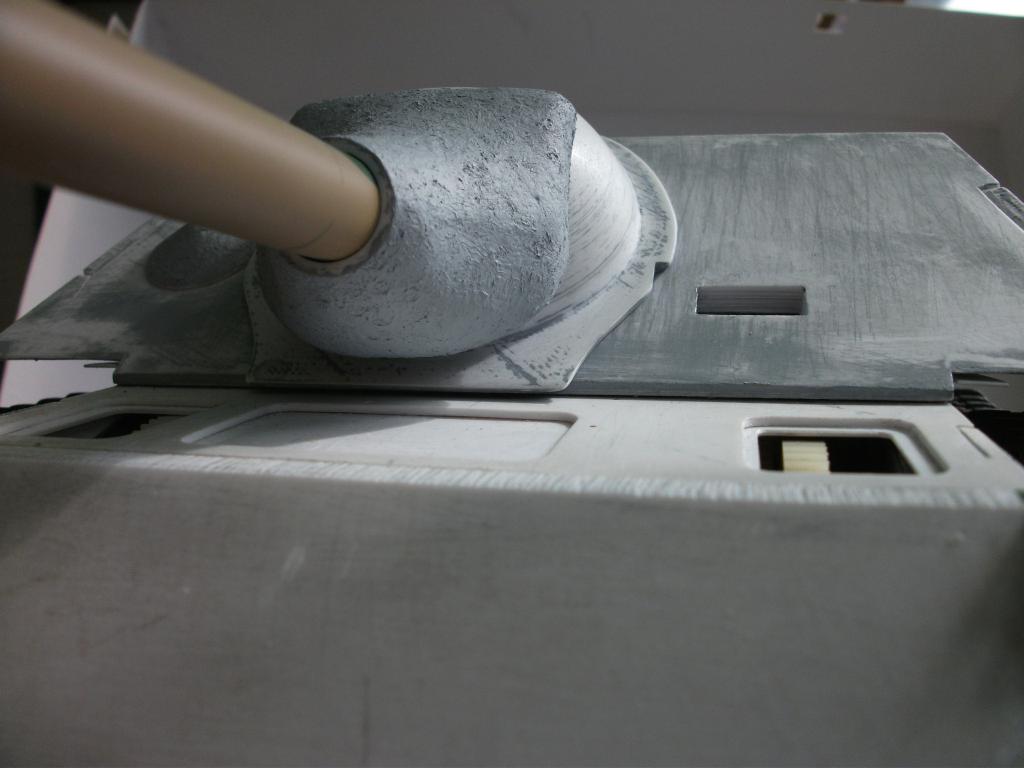

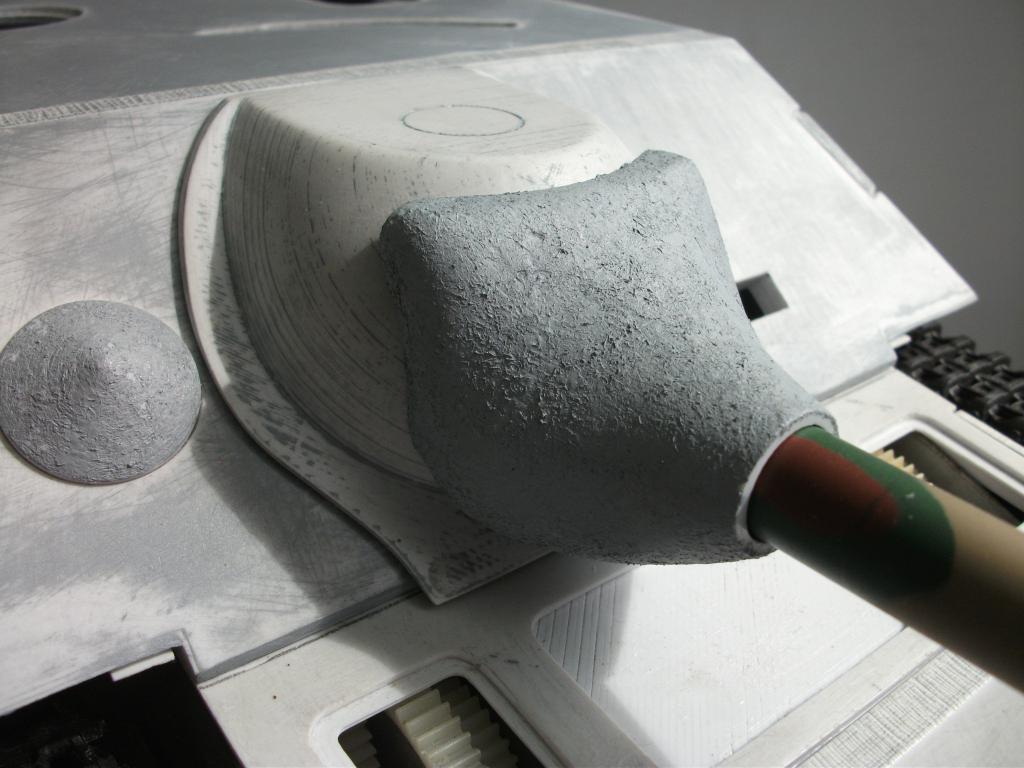

La suite avec texturage du mantelet et ouverture pour la MG et cloche fonctionnelle.














Reste les 3 vis de fixation du mantelet a faire et les numéros de fonderie.



konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 17:50    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

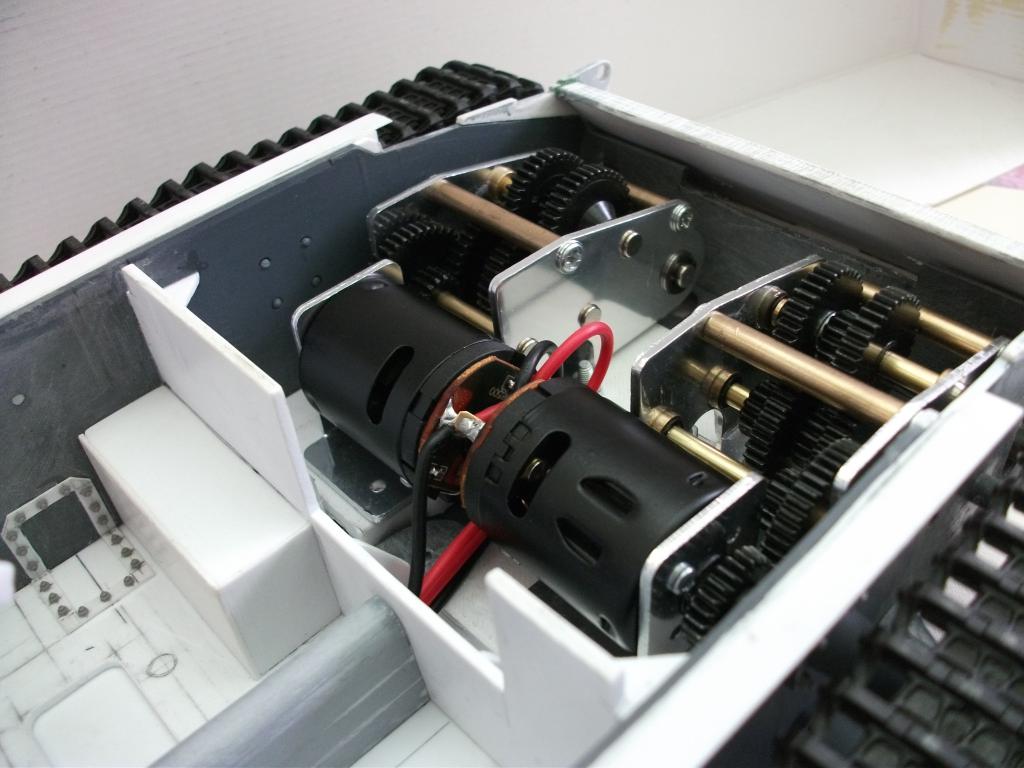

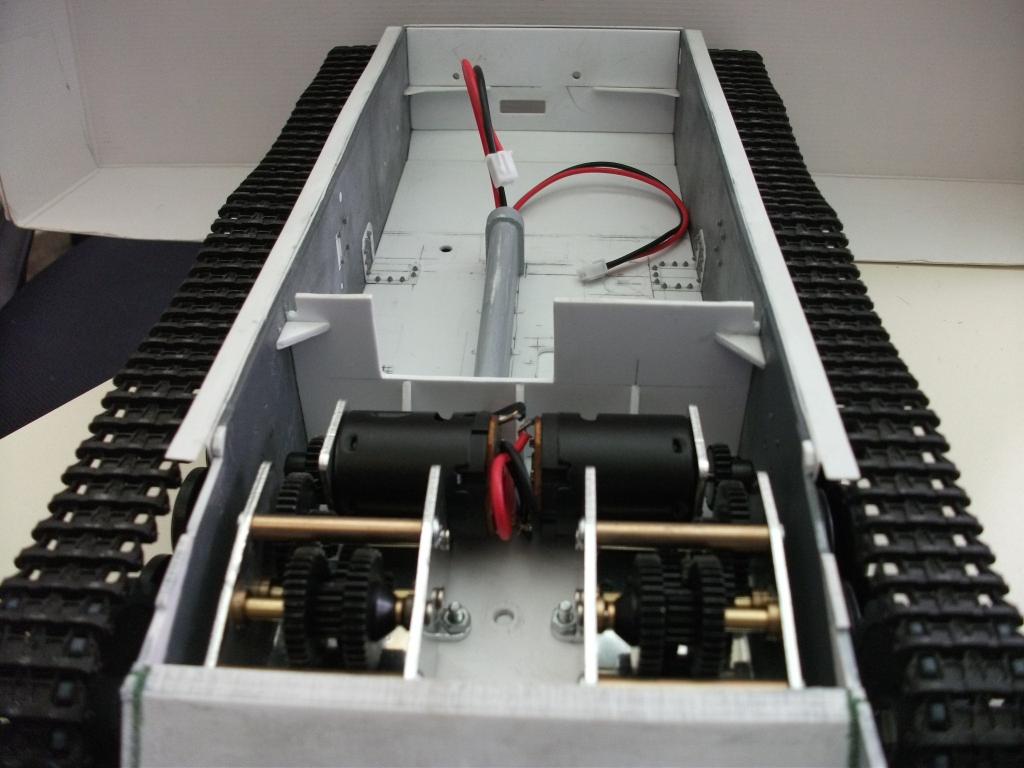

La suite,hier arrivée des nouveaux moteurs et installation dans la soirée.











konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 17:52    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

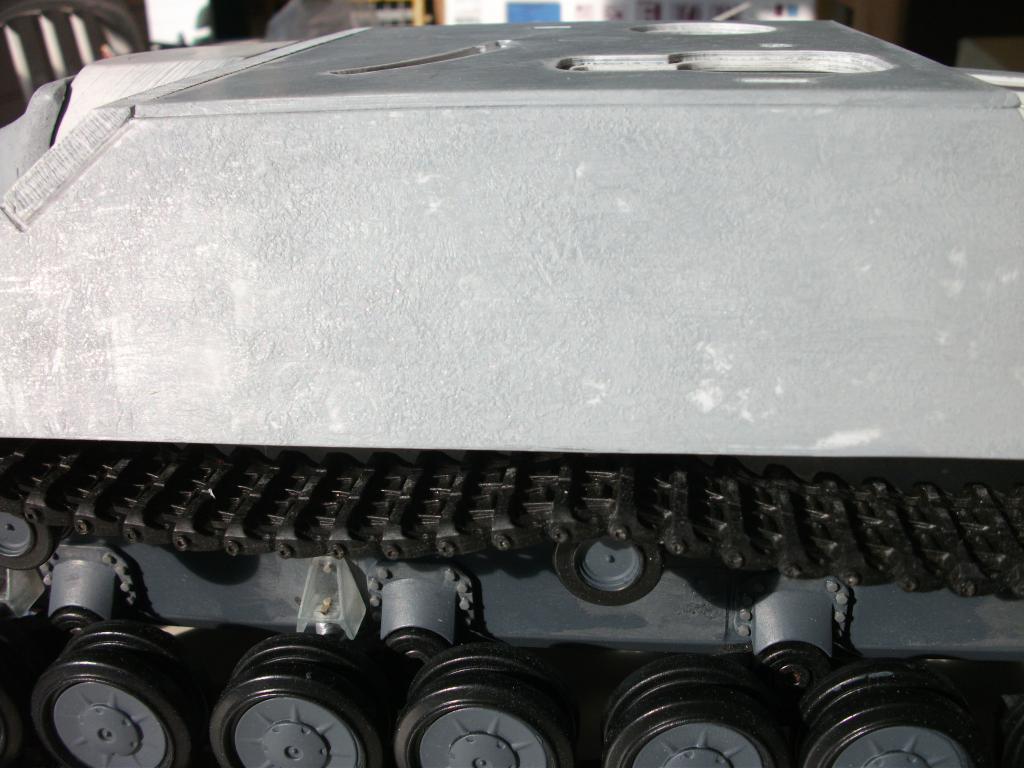

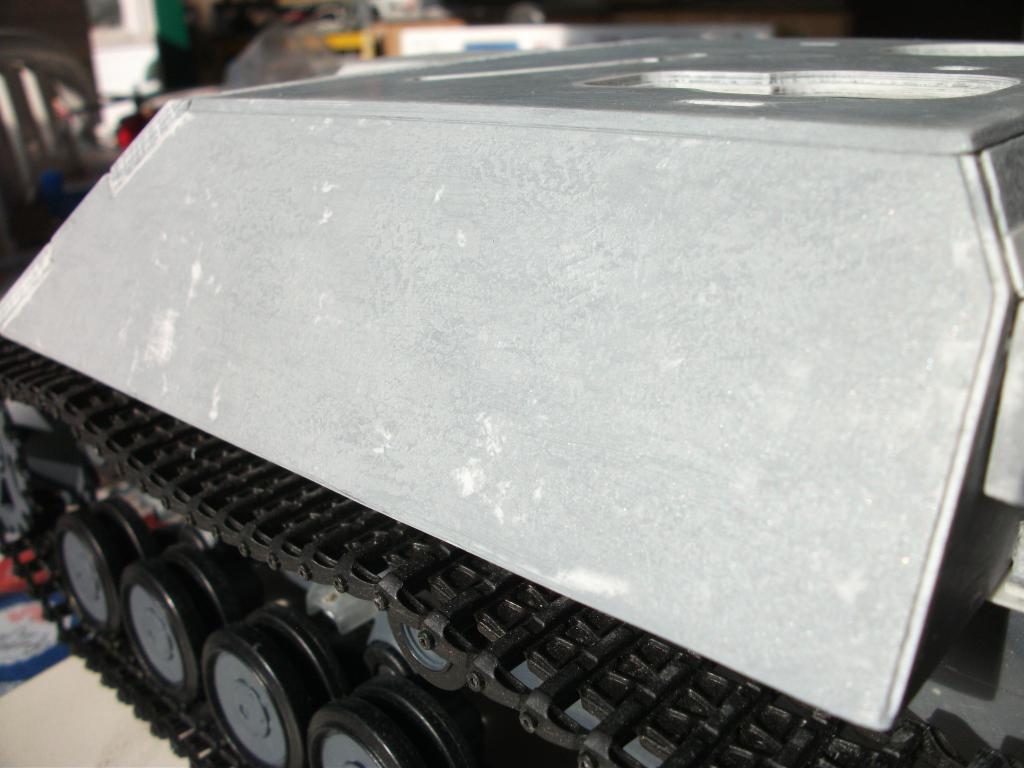

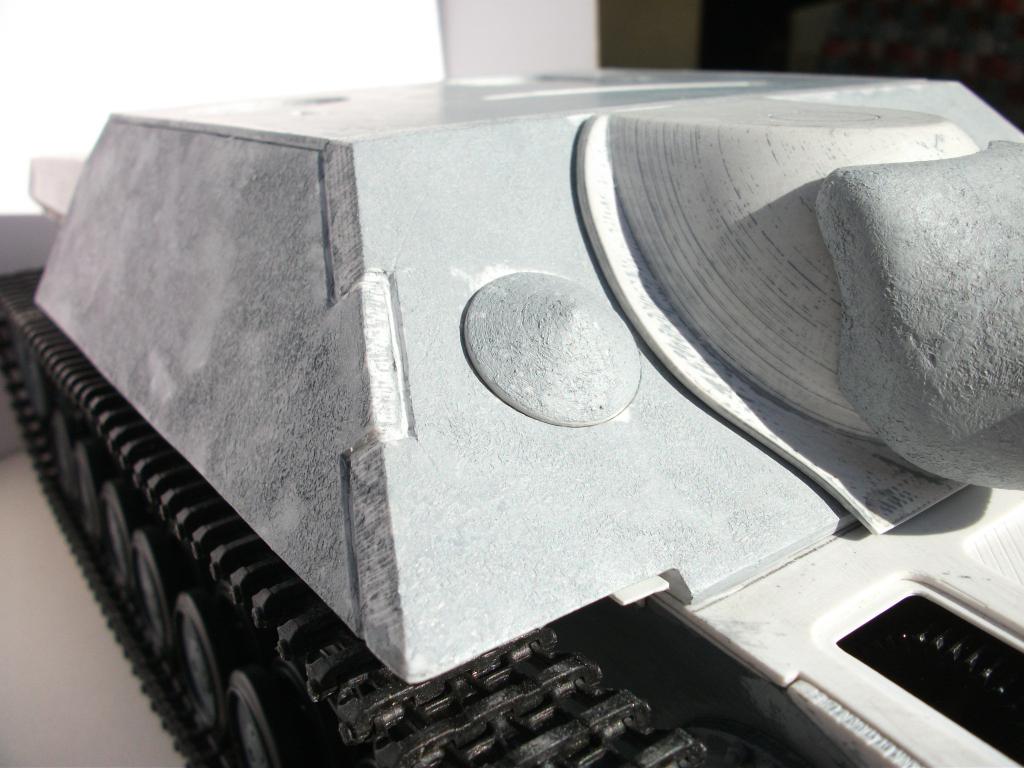

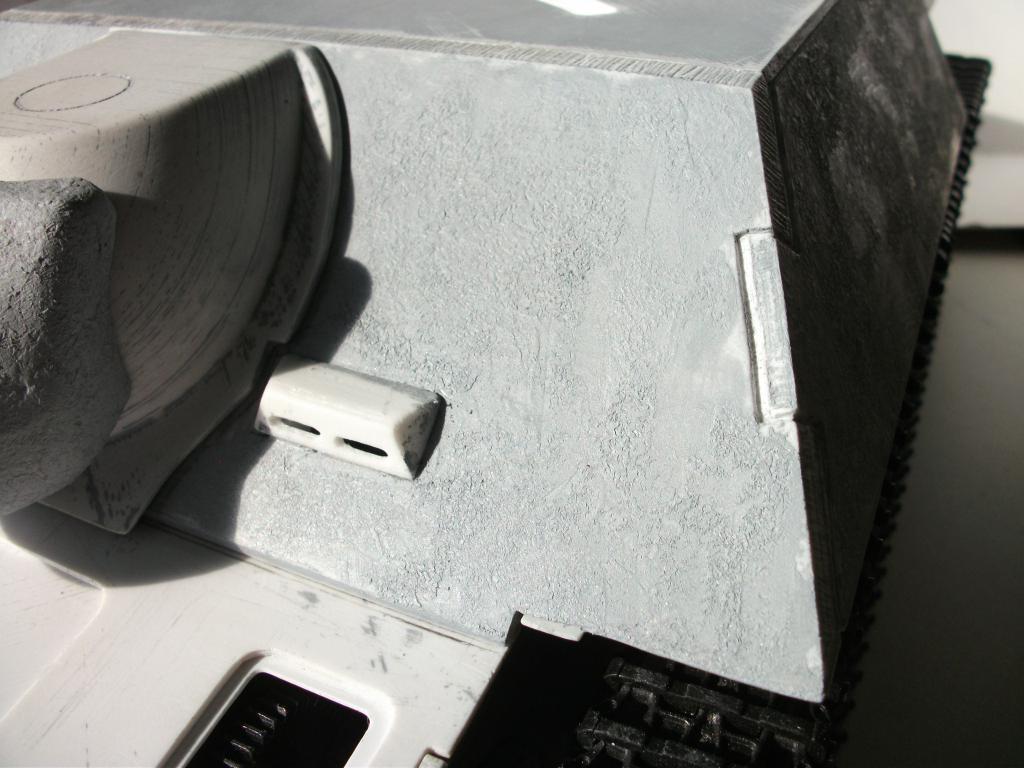

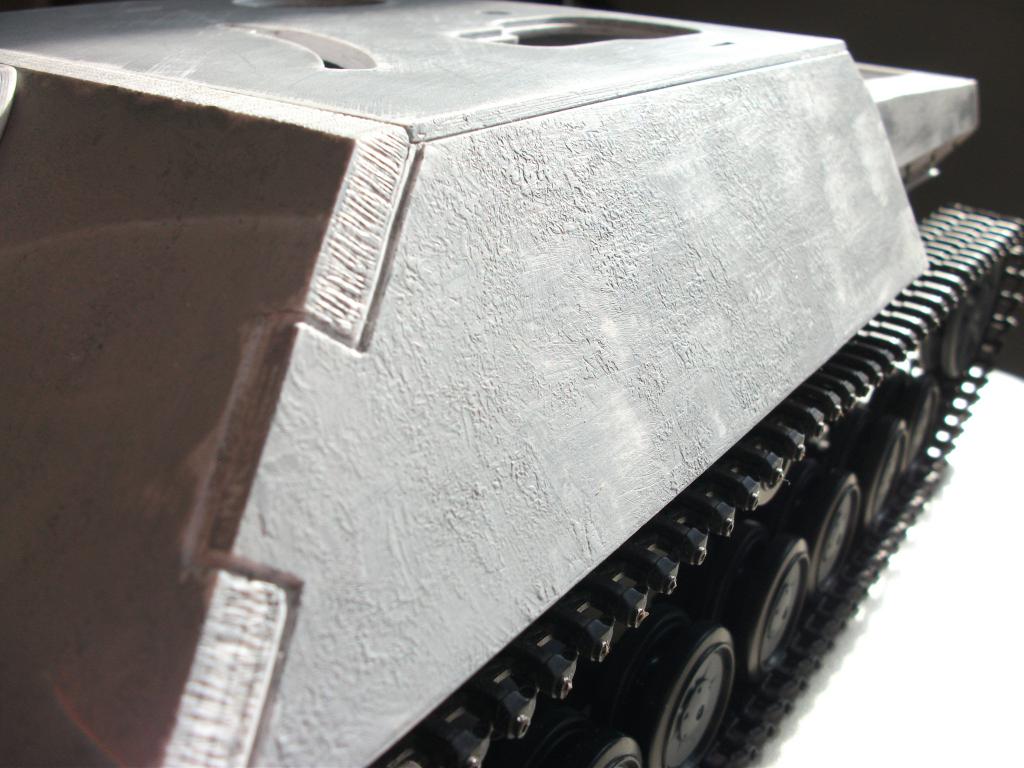

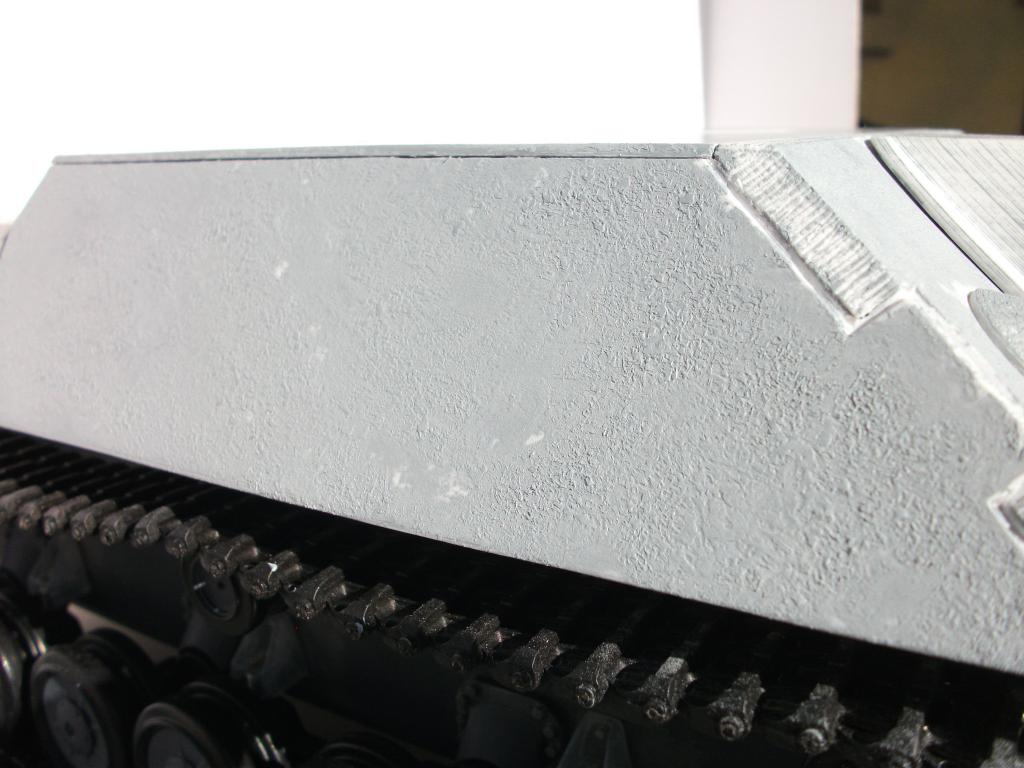

La suite avec les plaques de blindage,en vrai ce sont des plaques en acier laminer mais elles ne sont pas 100% lisse donc un peu de texture.Suivant l'éclairage soit on a l'impression qu'il y en a trop,soit on voit presque rien gy)

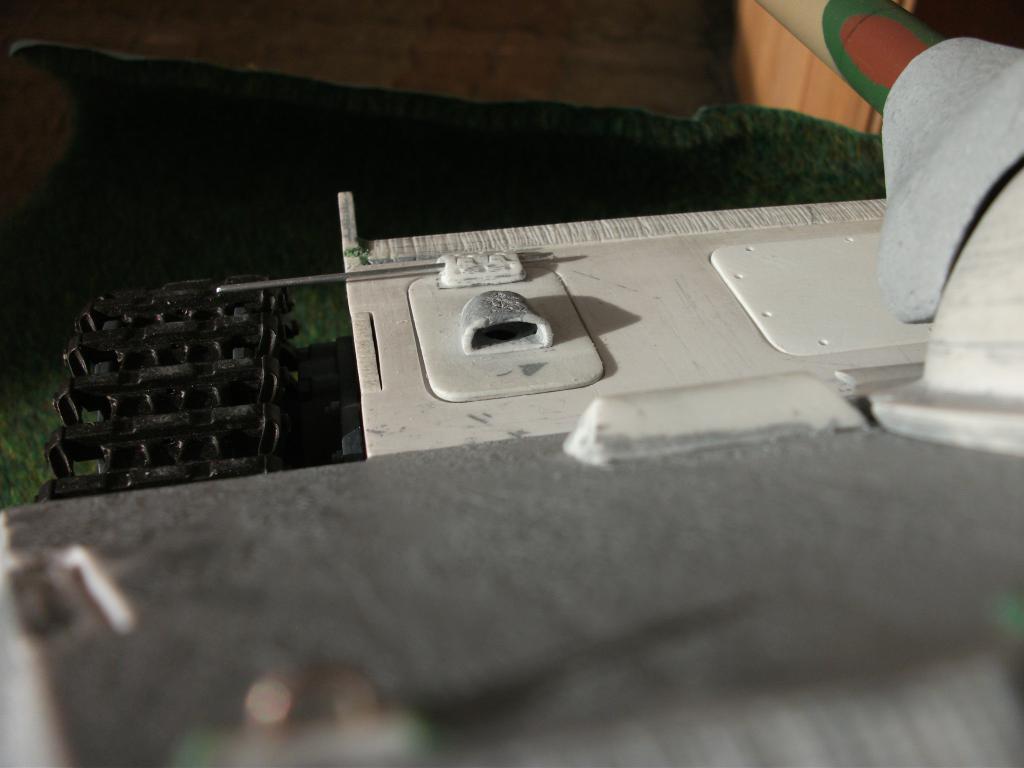

Rajout du bloque vision conducteur.





konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 17:54    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

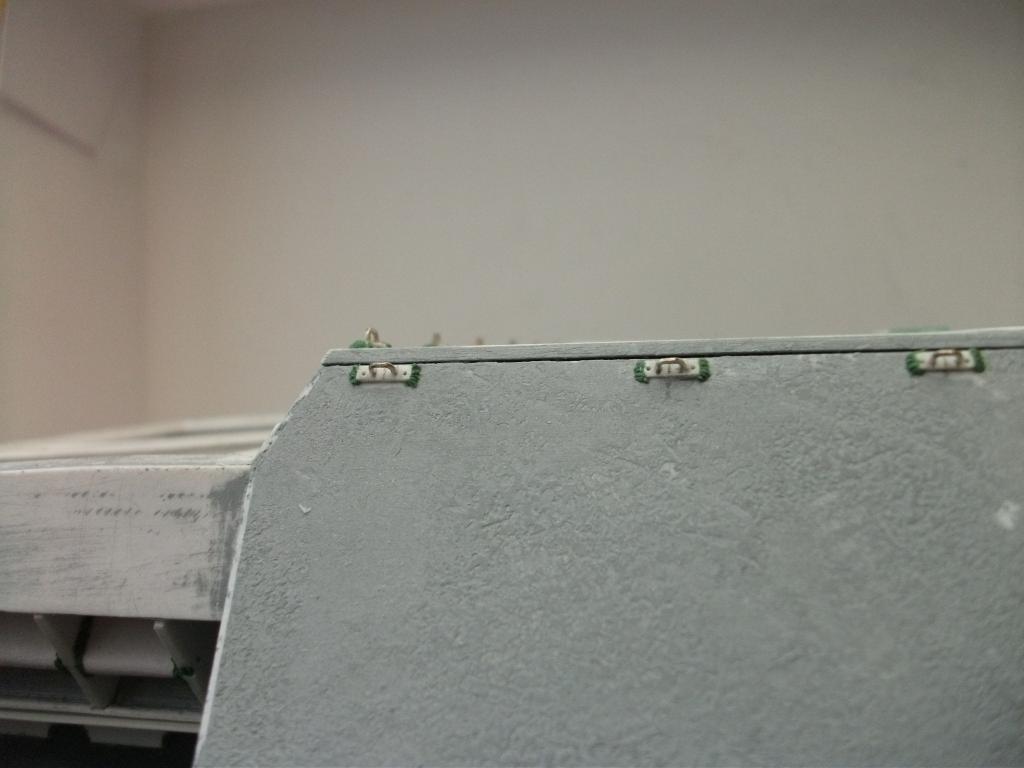

La suite crochet de fixation de la bâche de toit





Le toit avec les portes,les crochets et les protège episcopes





Les portes fonctionnelles et l’épiscope du chef de char qui tourne

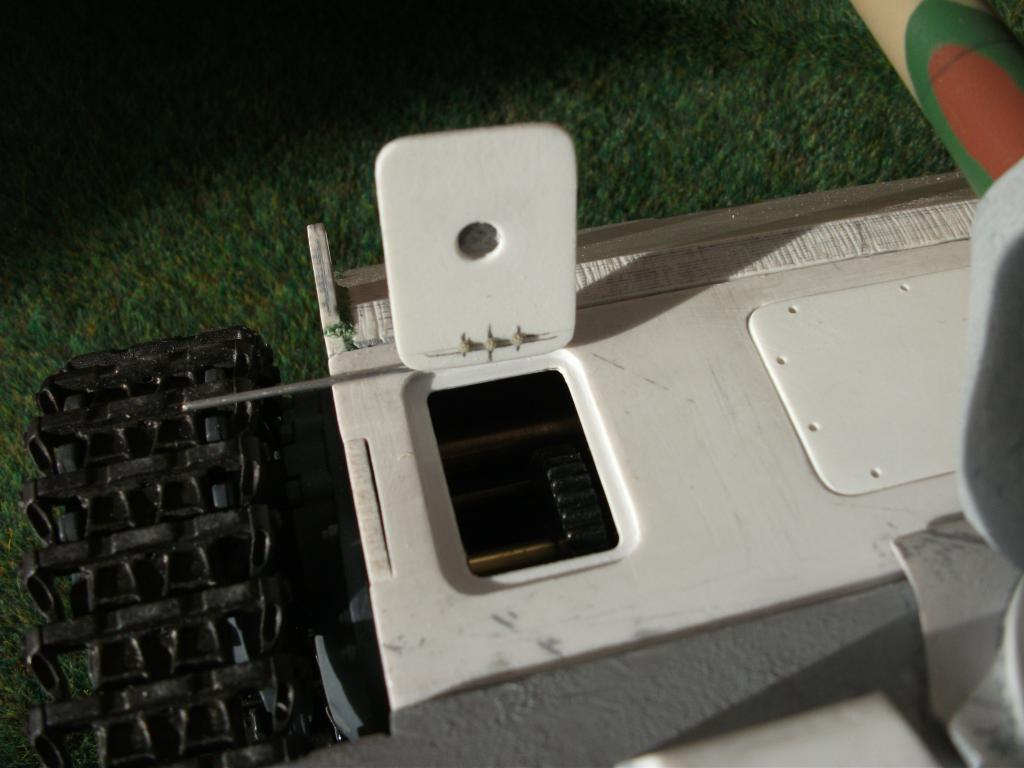

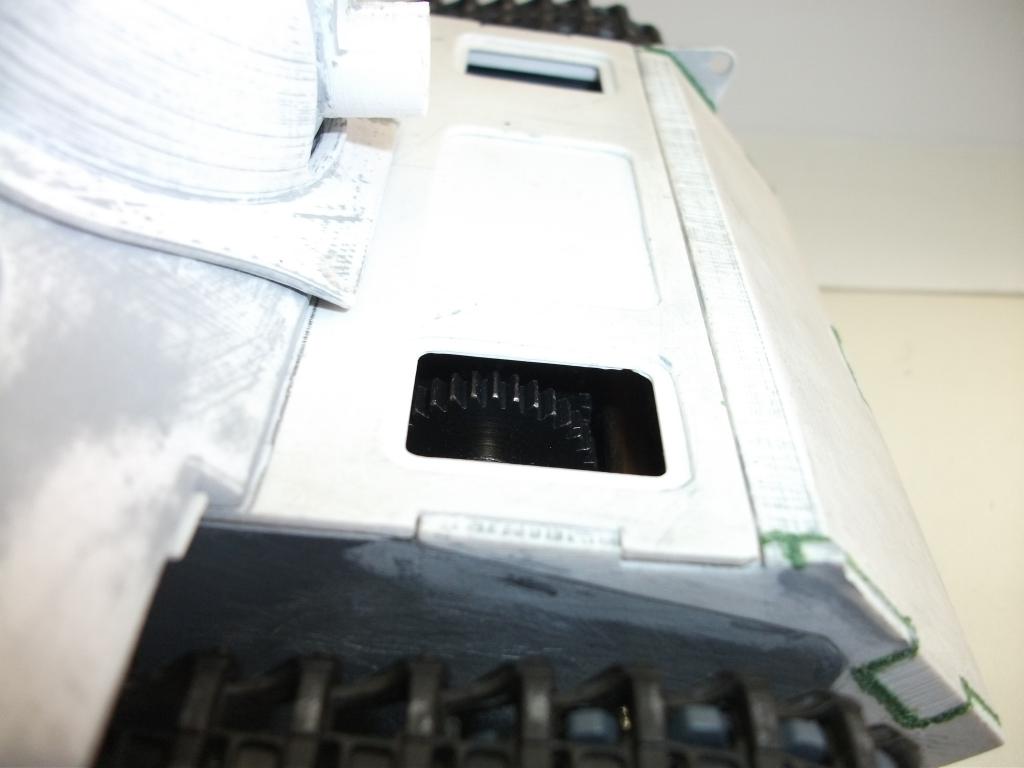

Les trappes d’accès transmissions fonctionnelles et les ventilations.











Et les 2 trappes des bouchons de réservoirs











konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 17:56    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

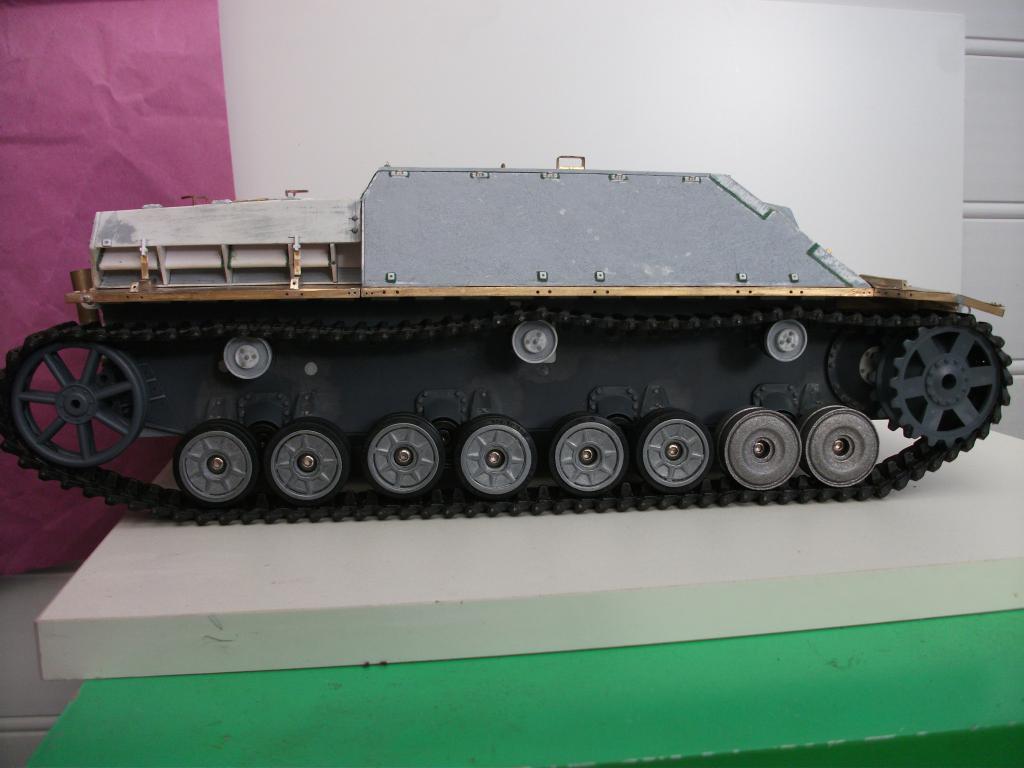

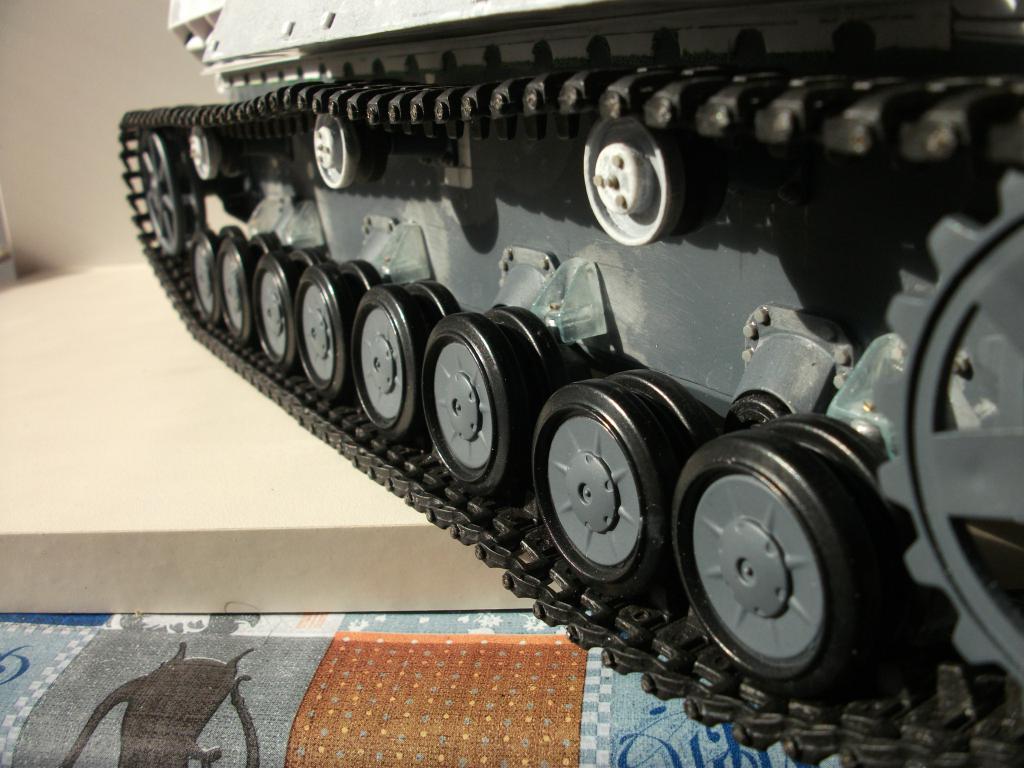

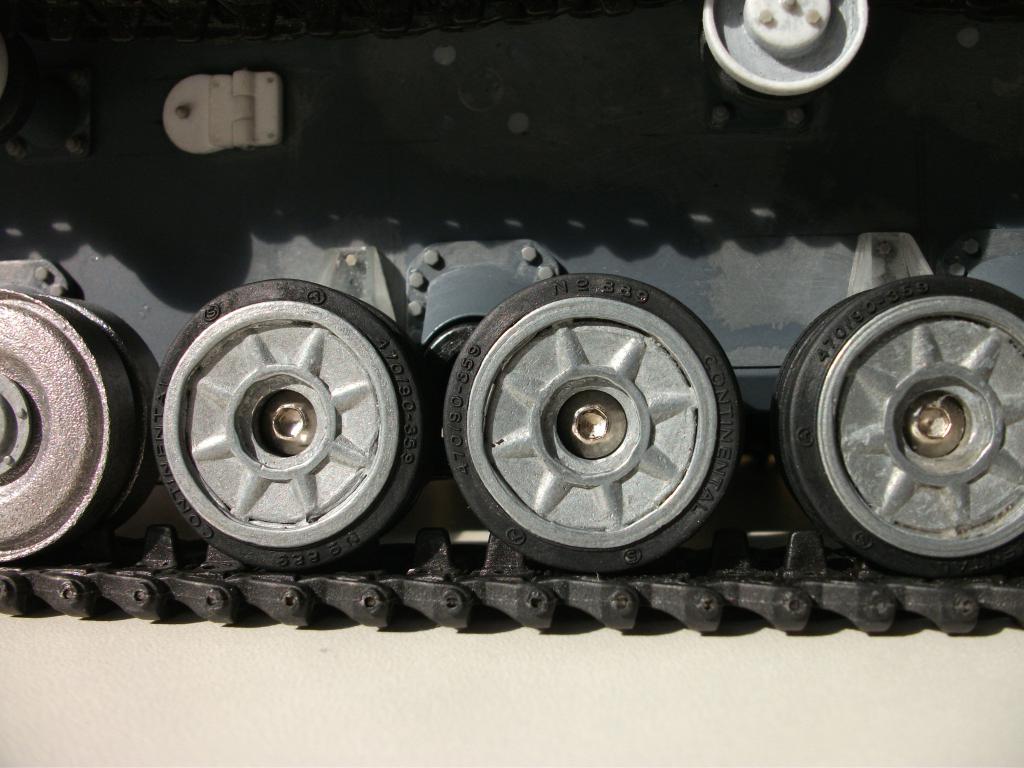

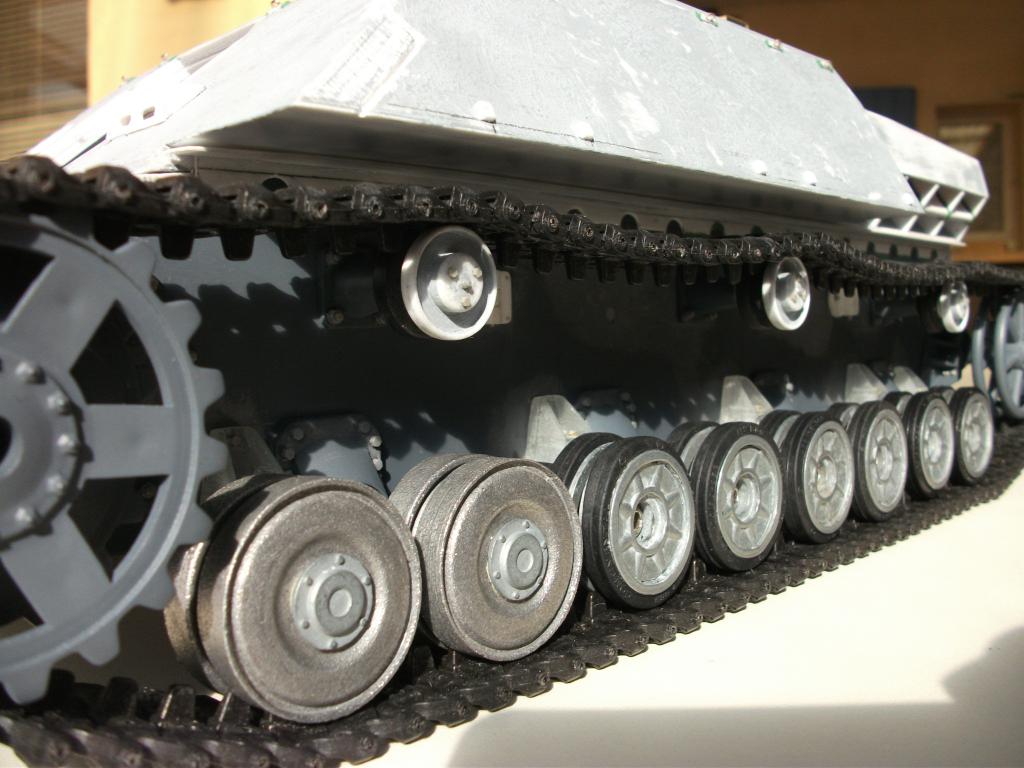

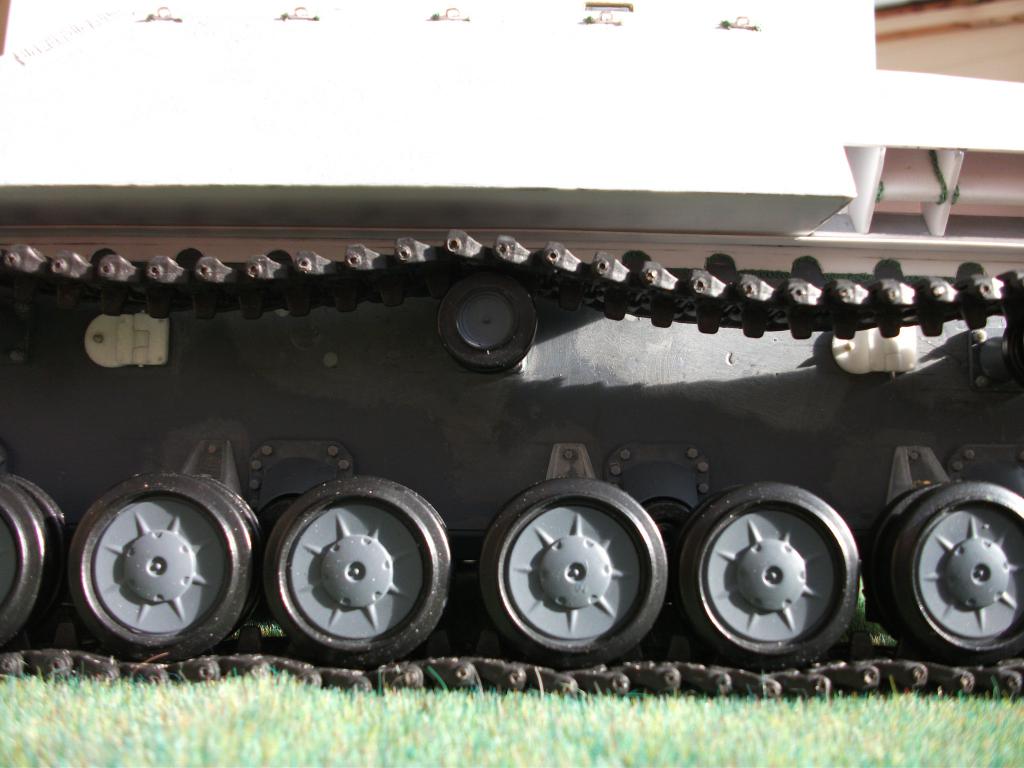

La suite avec montage des roues métal avec bandage caoutchouc et remplacement des 2 avants par des modèles en métal.


Avant





 Après

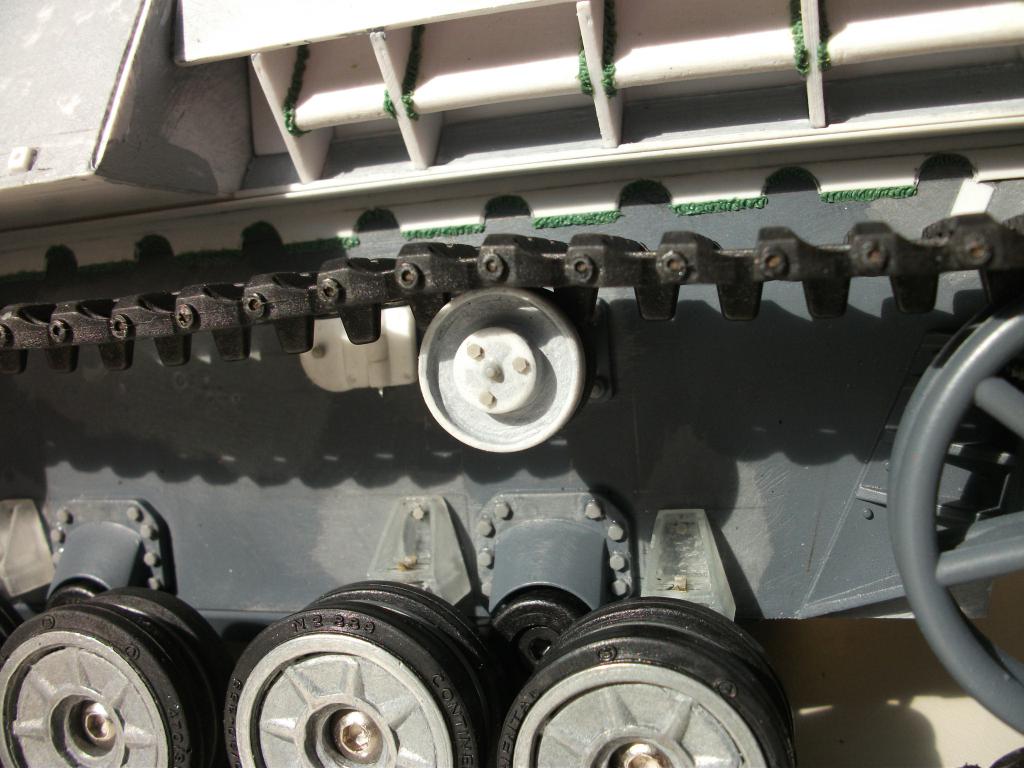

Et n'ayant pas trouver les bonnes roulettes de retour je les ai refaite





konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 17:57    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

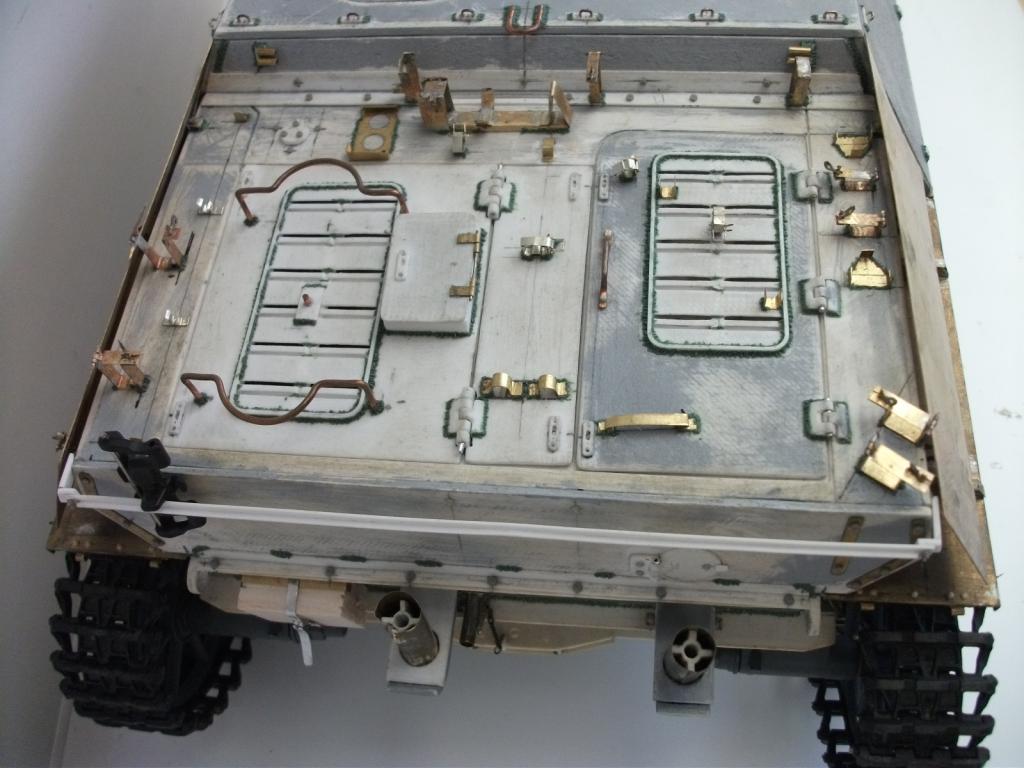

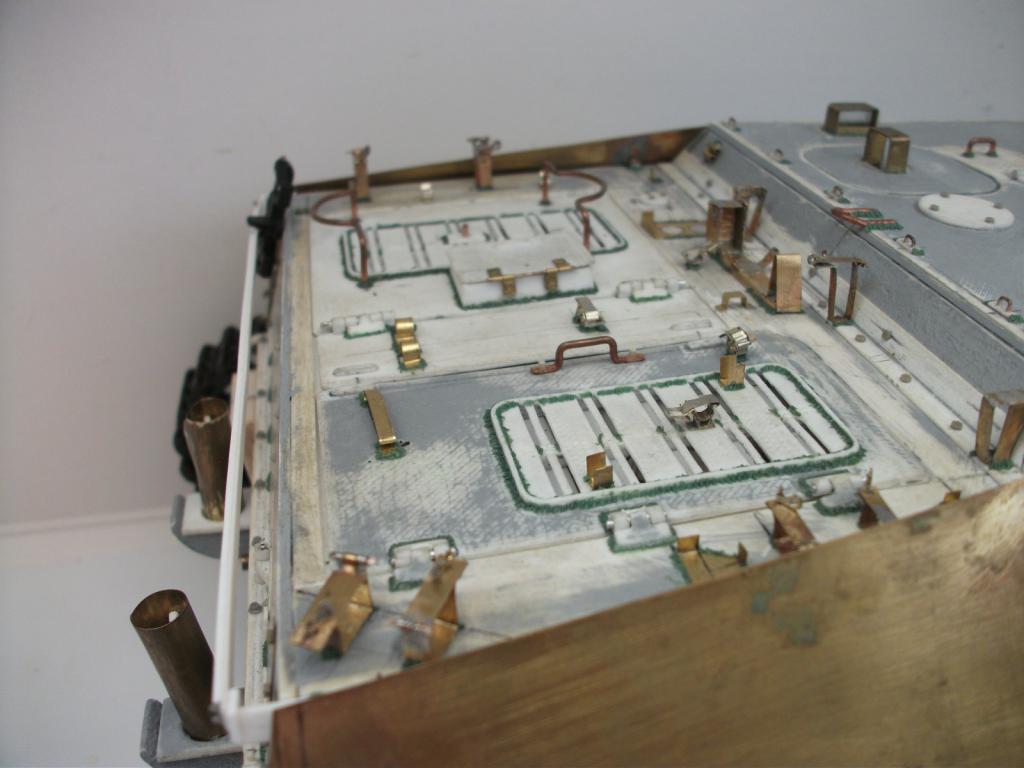

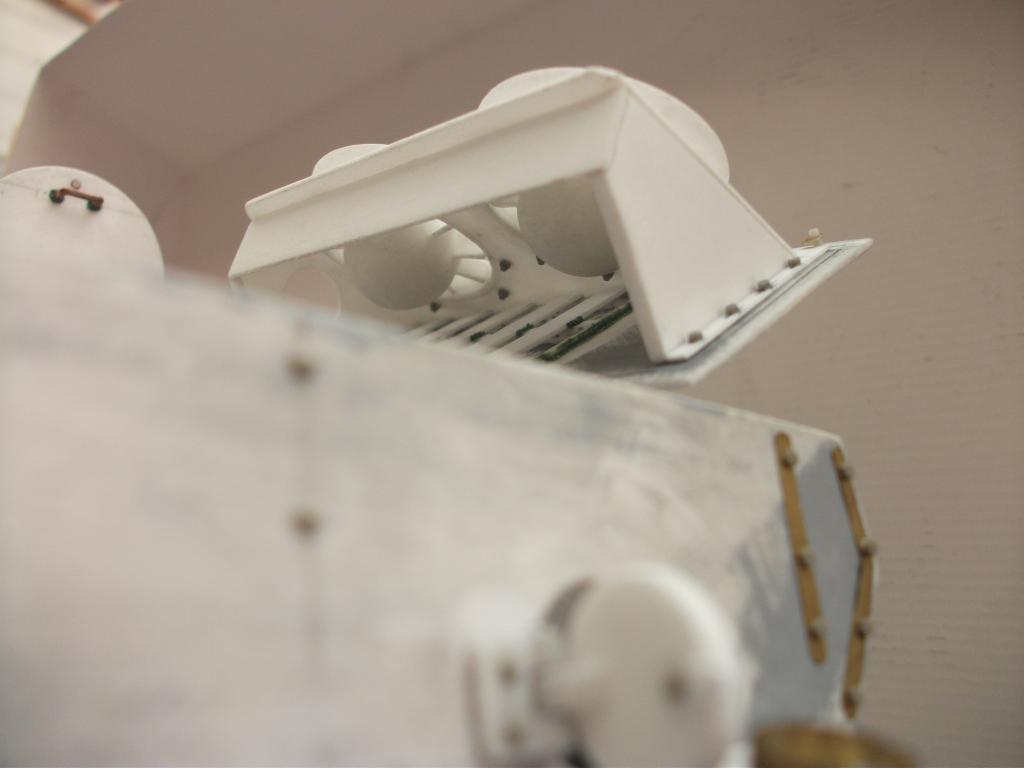

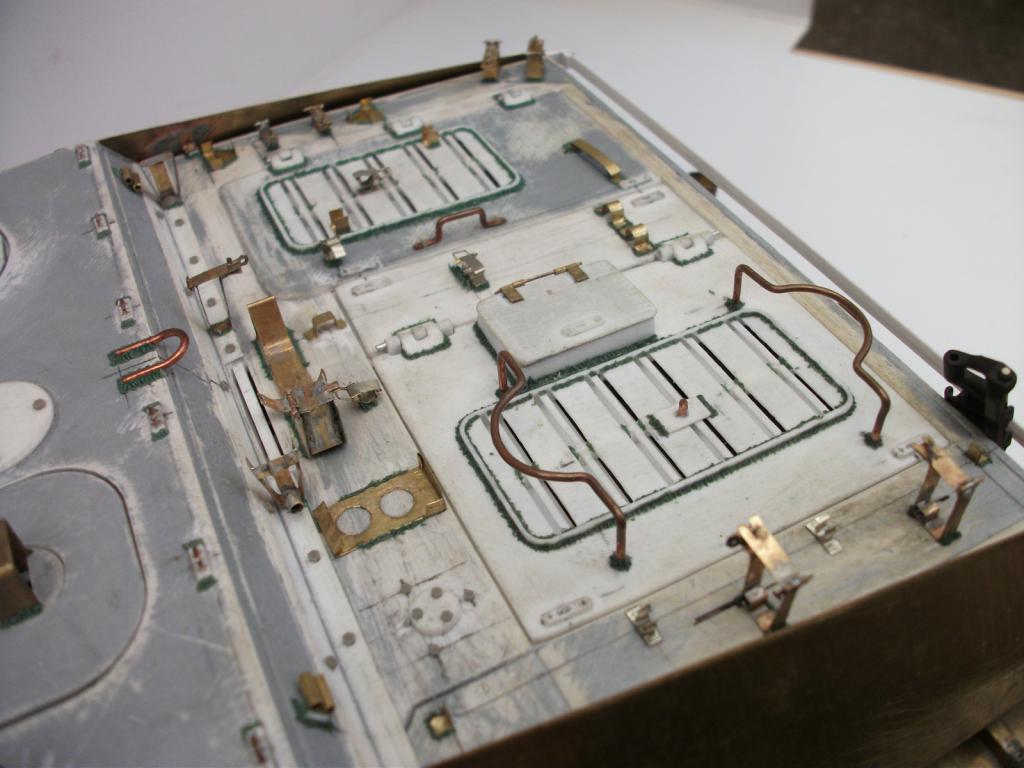

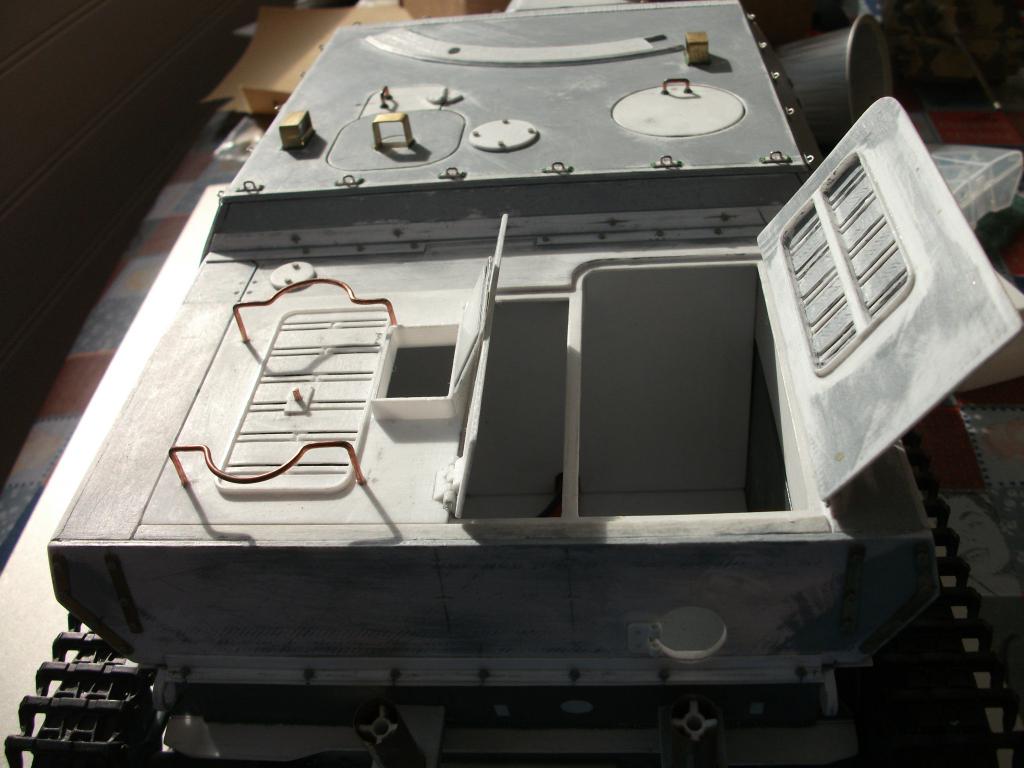

La suite avec trappes moteur fonctionnelles et les 2 ventilos

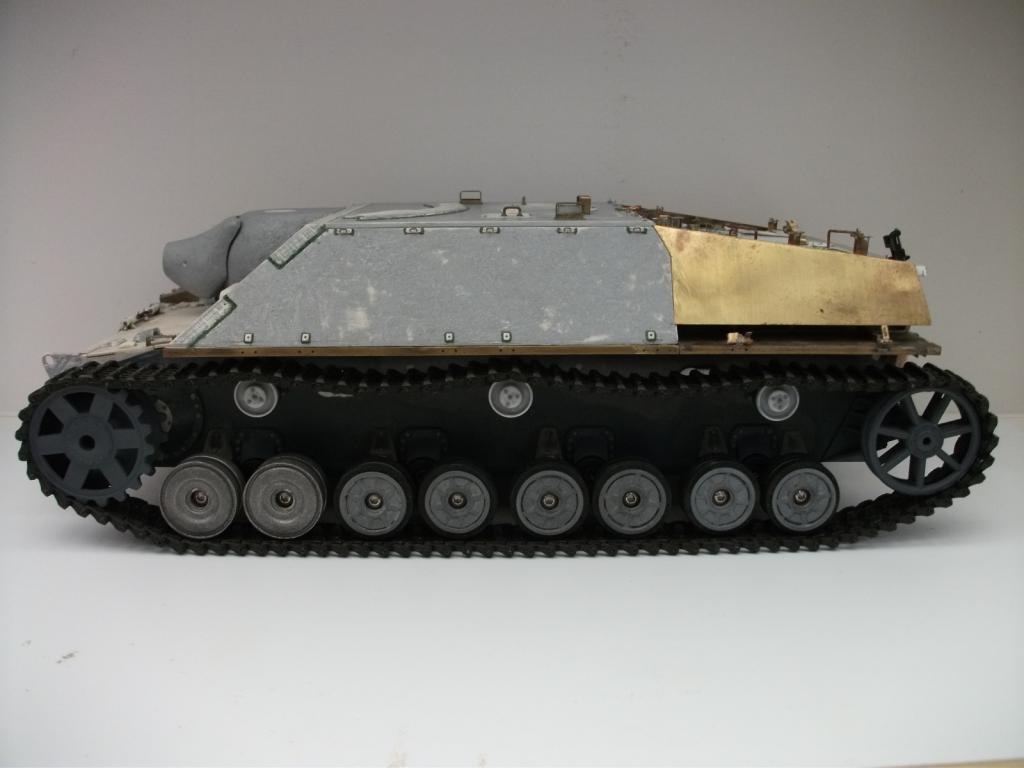

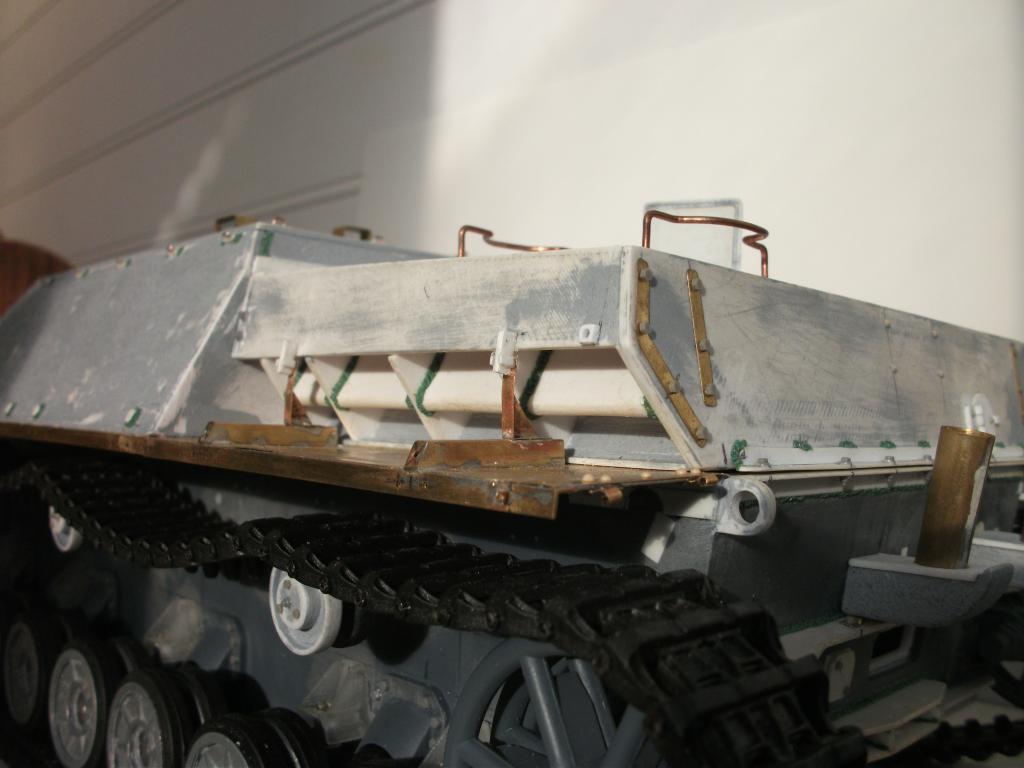

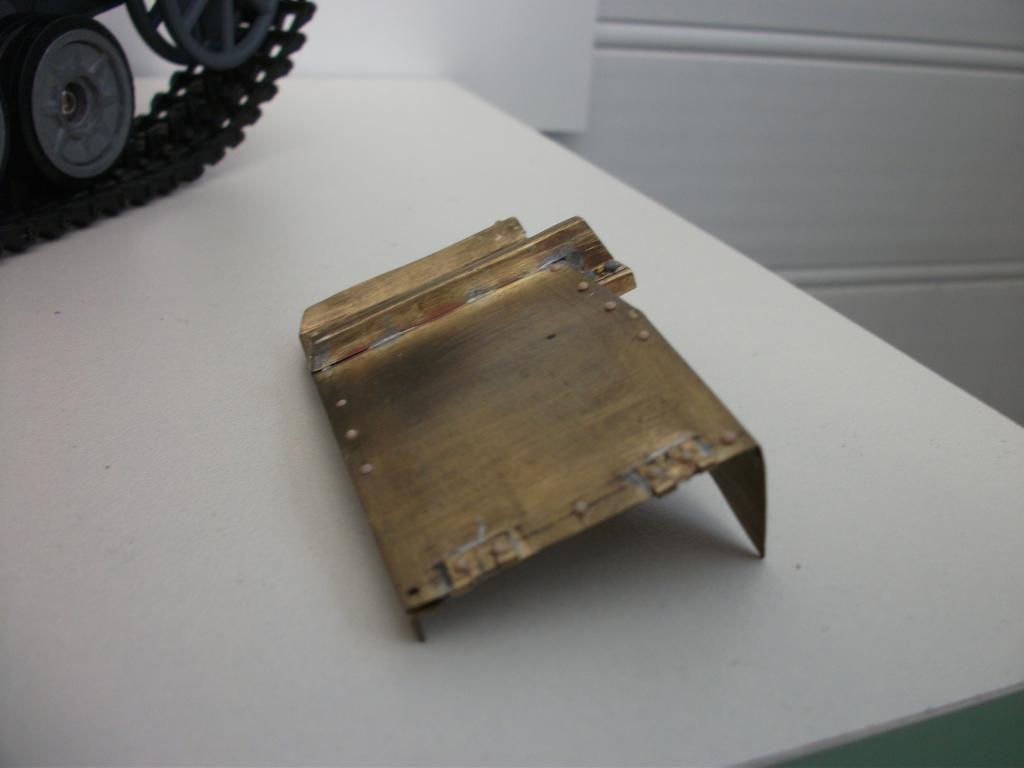

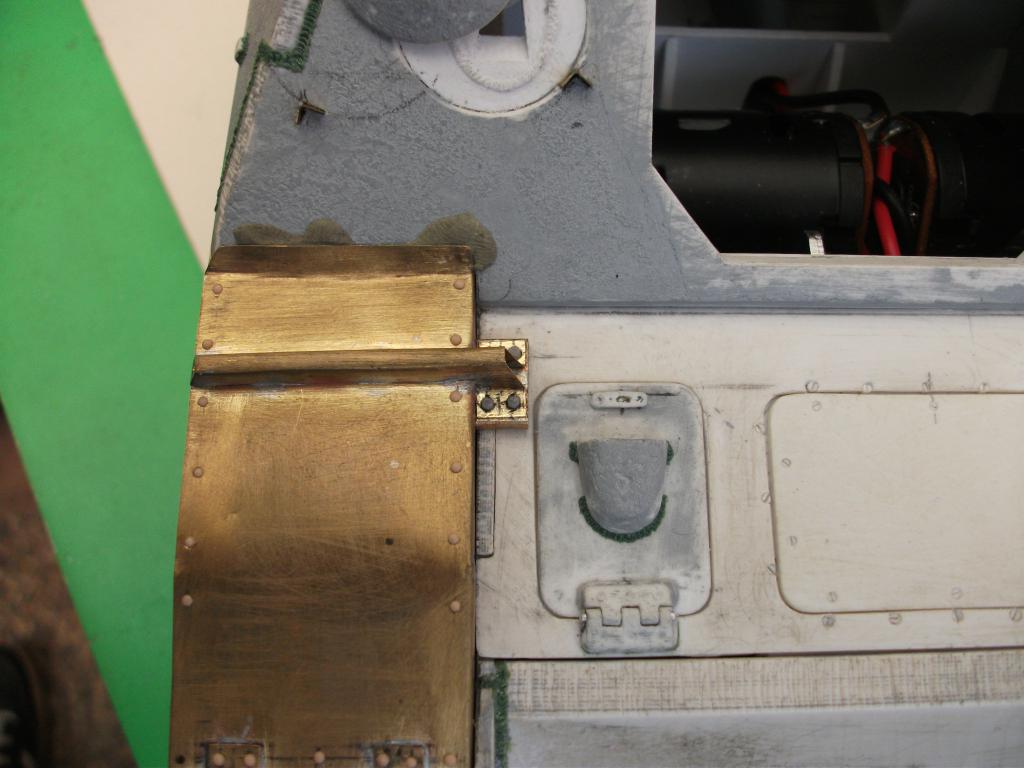

Les garde-boue en laiton et une vue de l'arrière avec les échappements

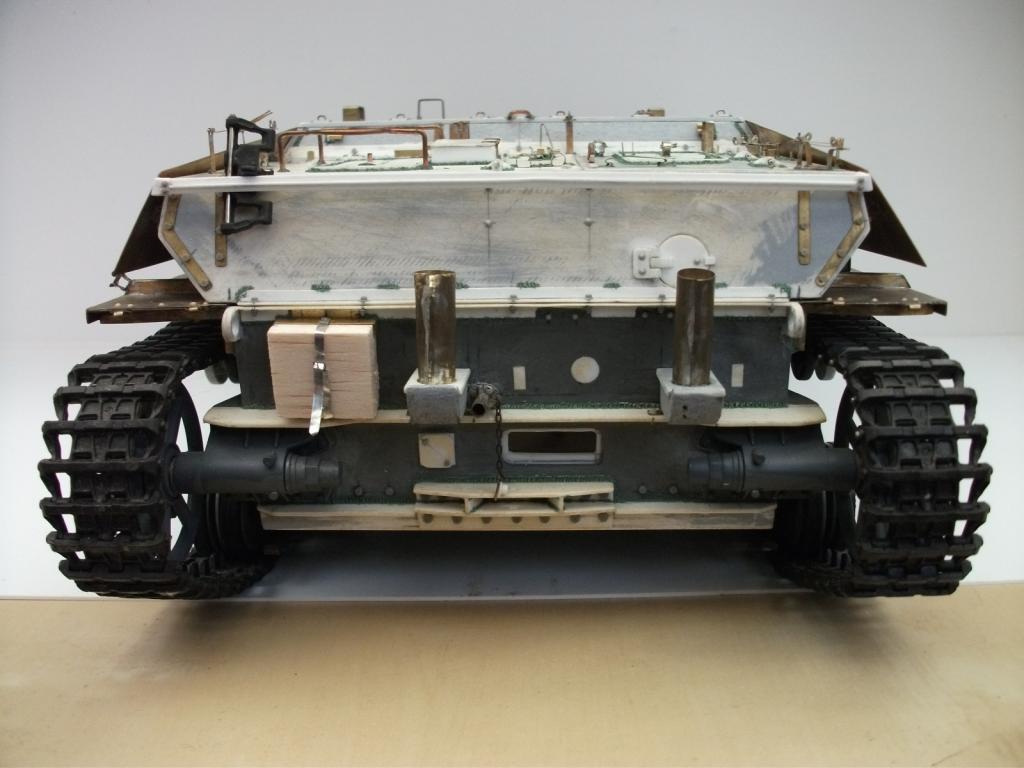

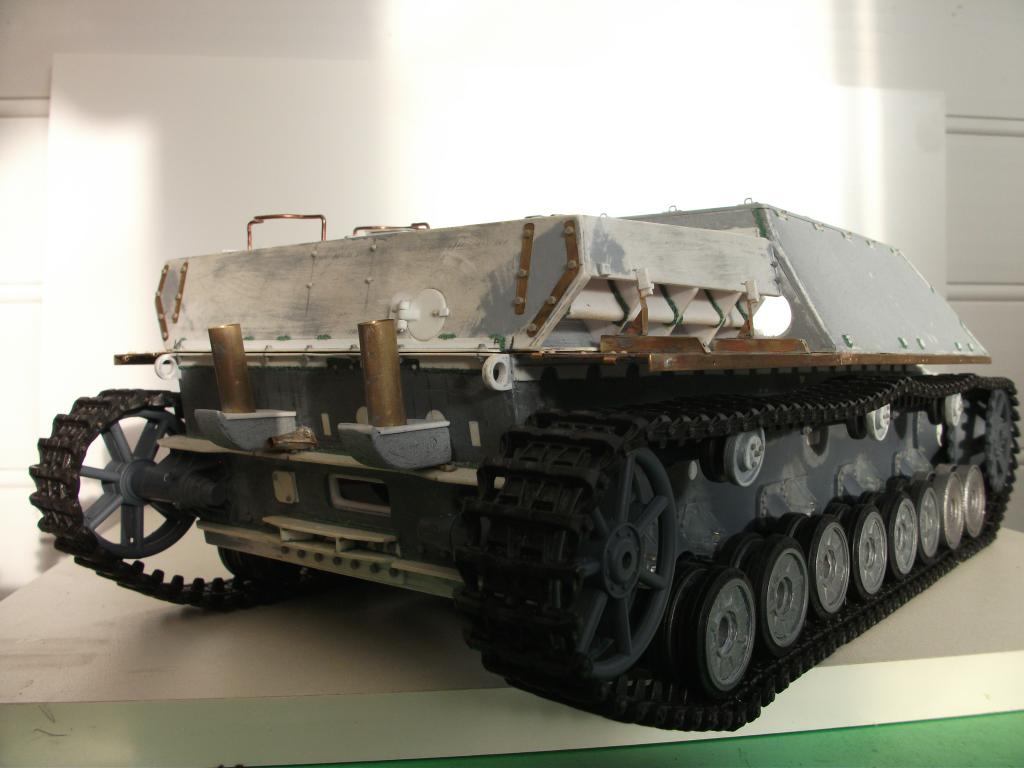

Une vue general de l'arrière qui se termine

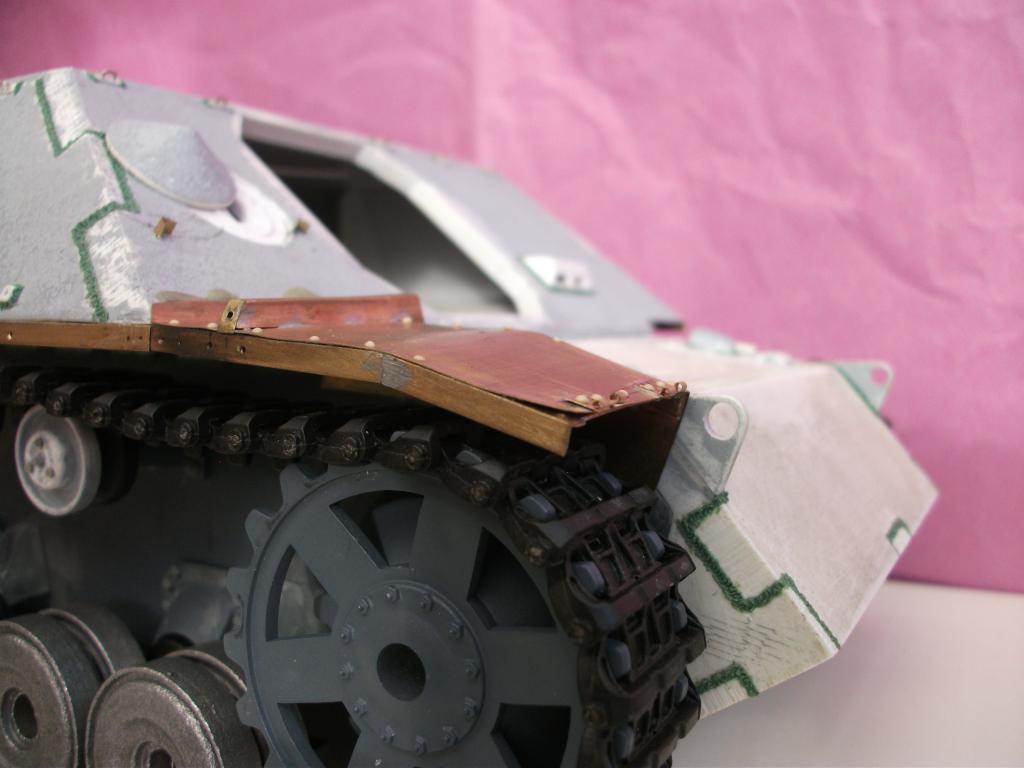

Le garde boue avant

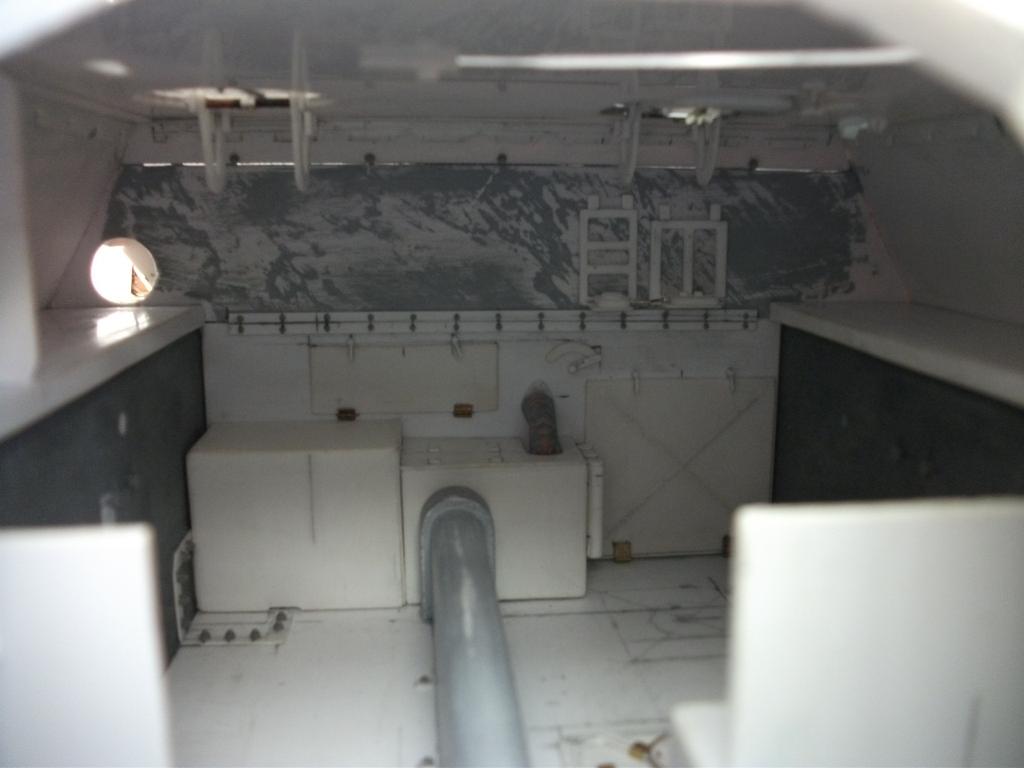

Une vue de l’aménagement intérieur

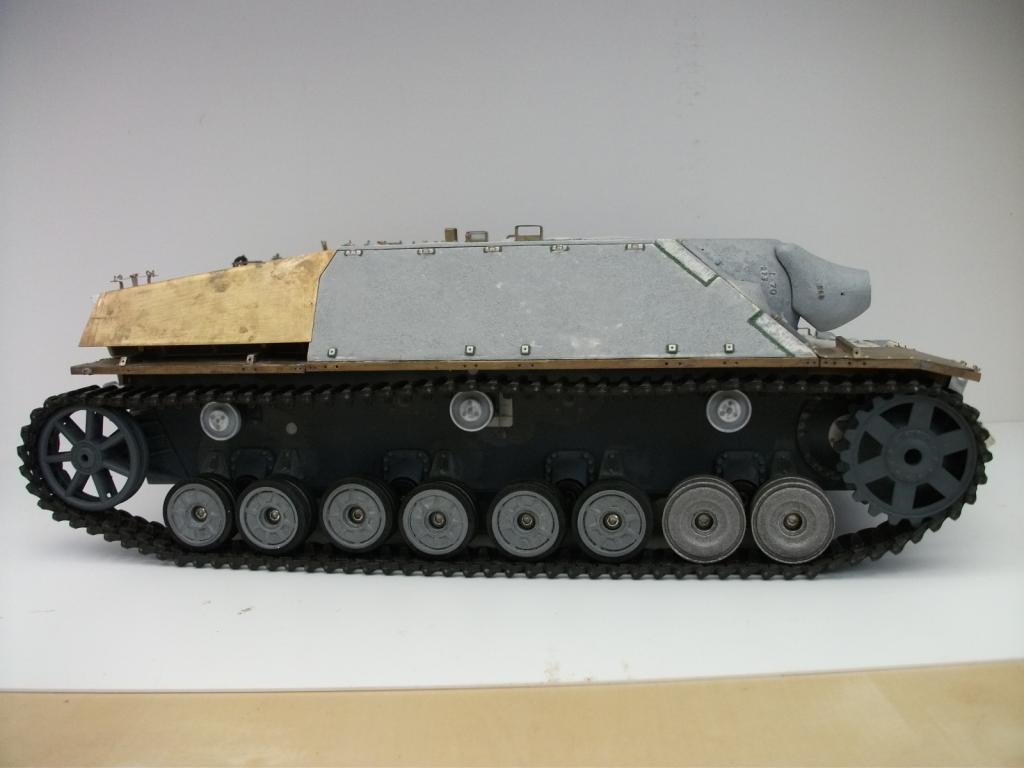

Et une petite vue d'ensemble

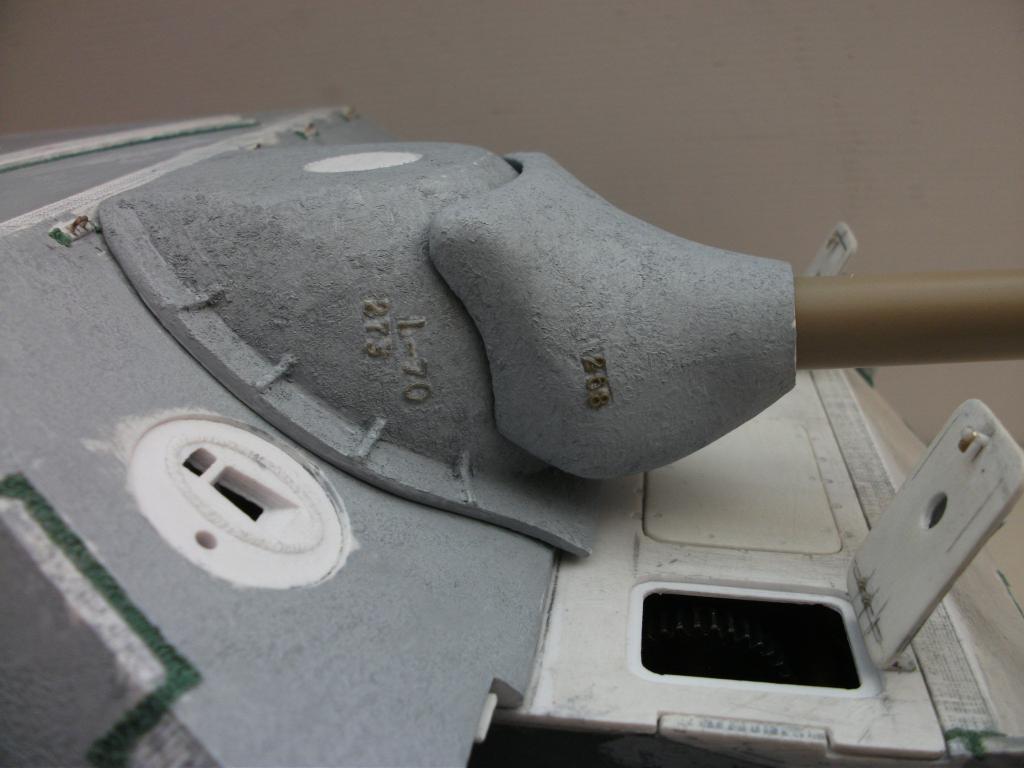

Et les numéros de série du mantlet





konig
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 02 Nov 2009
Messages: 2 299
Localisation: ??
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 18:11    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

La suite

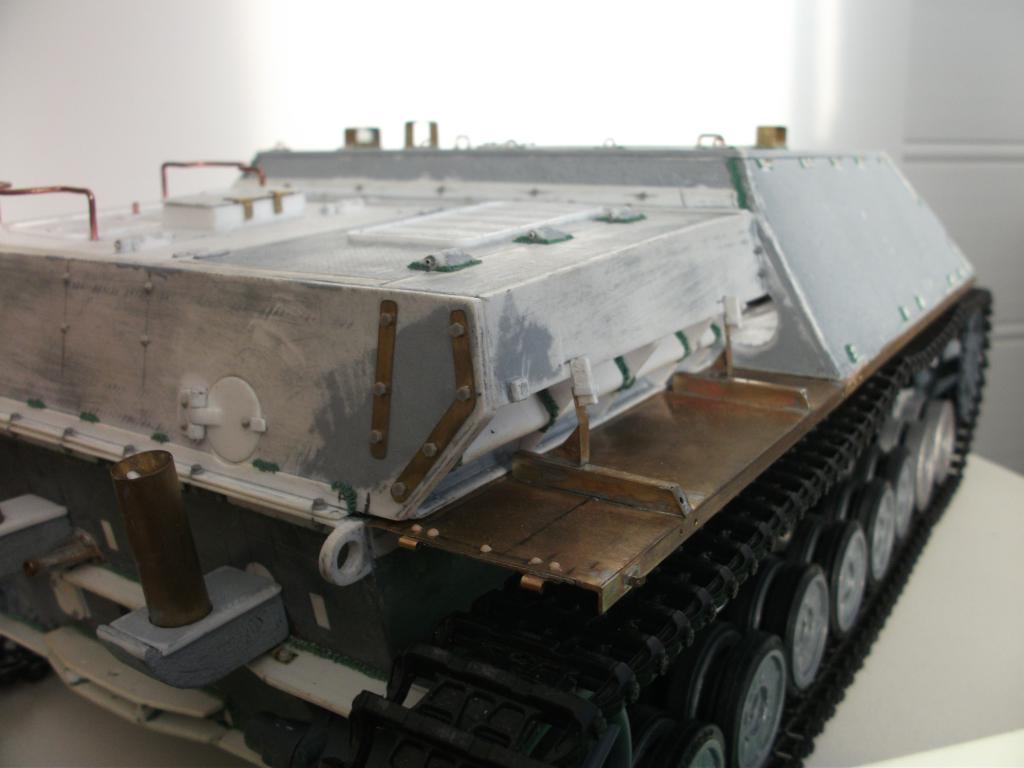

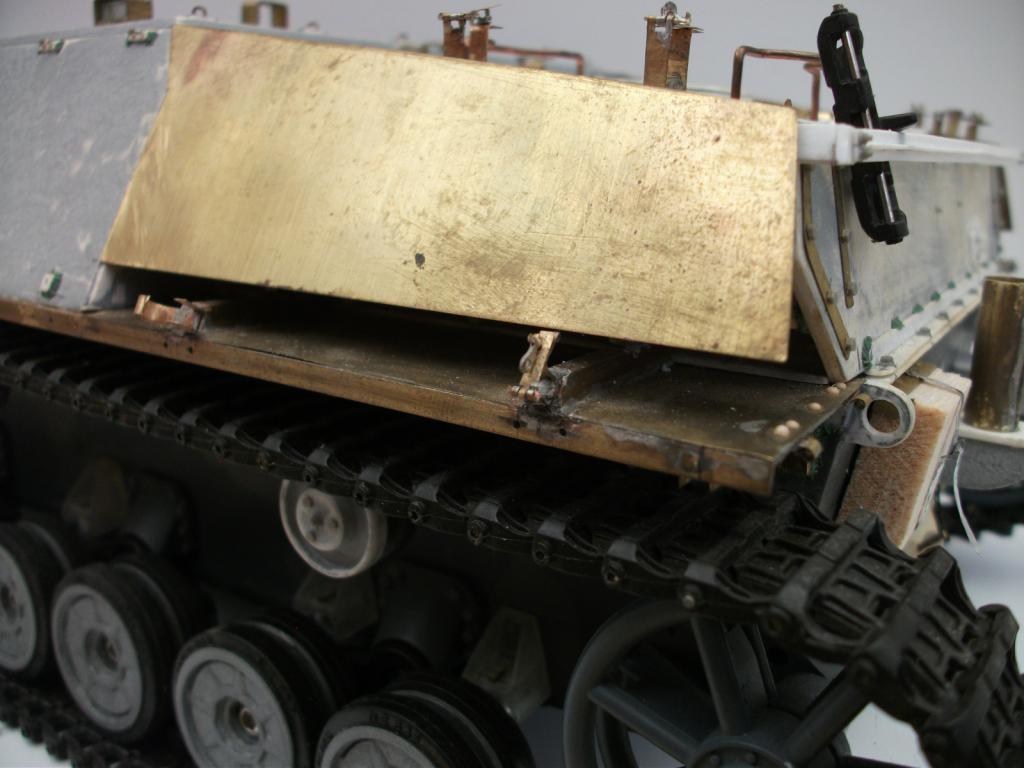

Fabrication des tôles de protection arrière.








Tous les supports d'outils installer

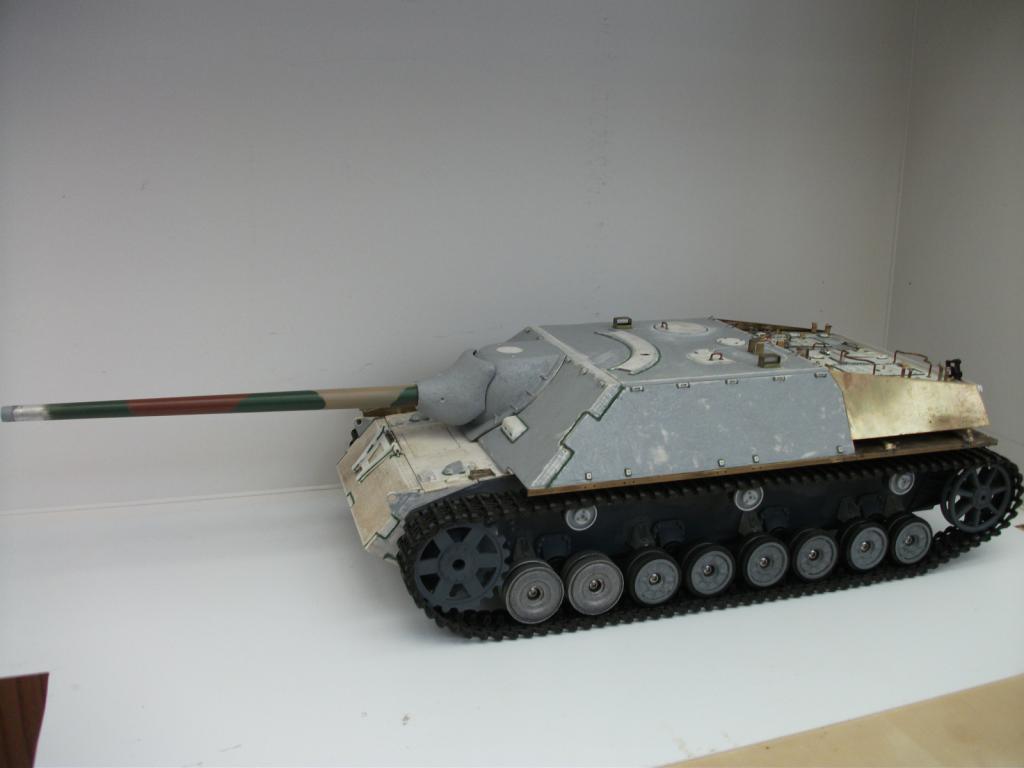

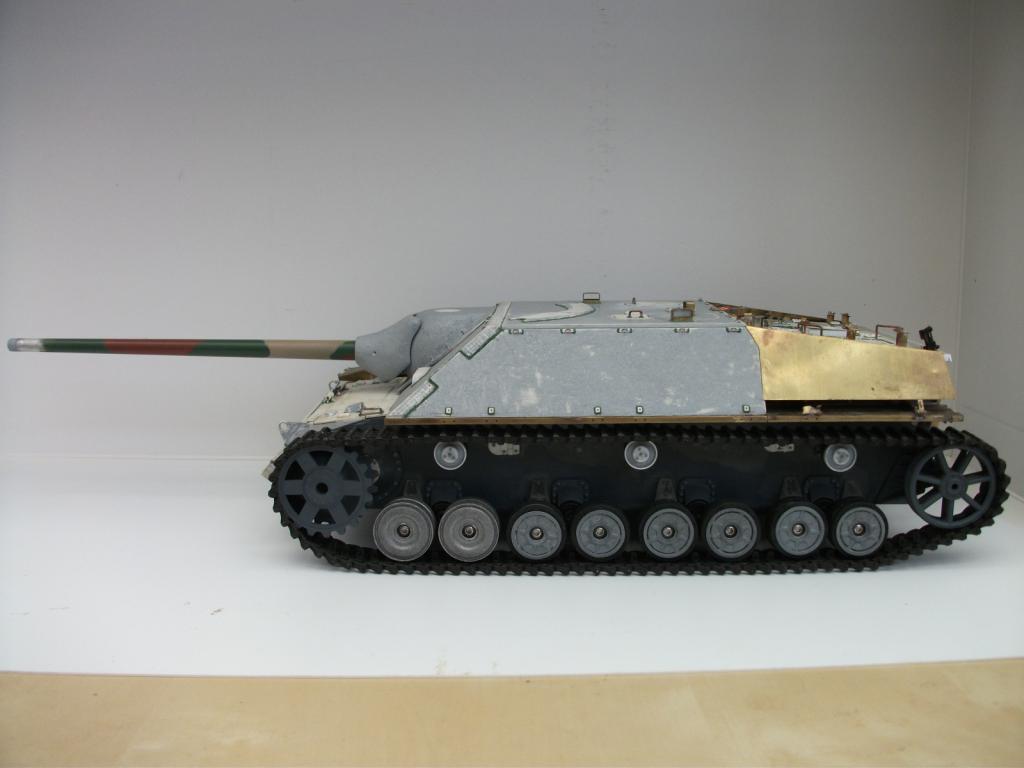

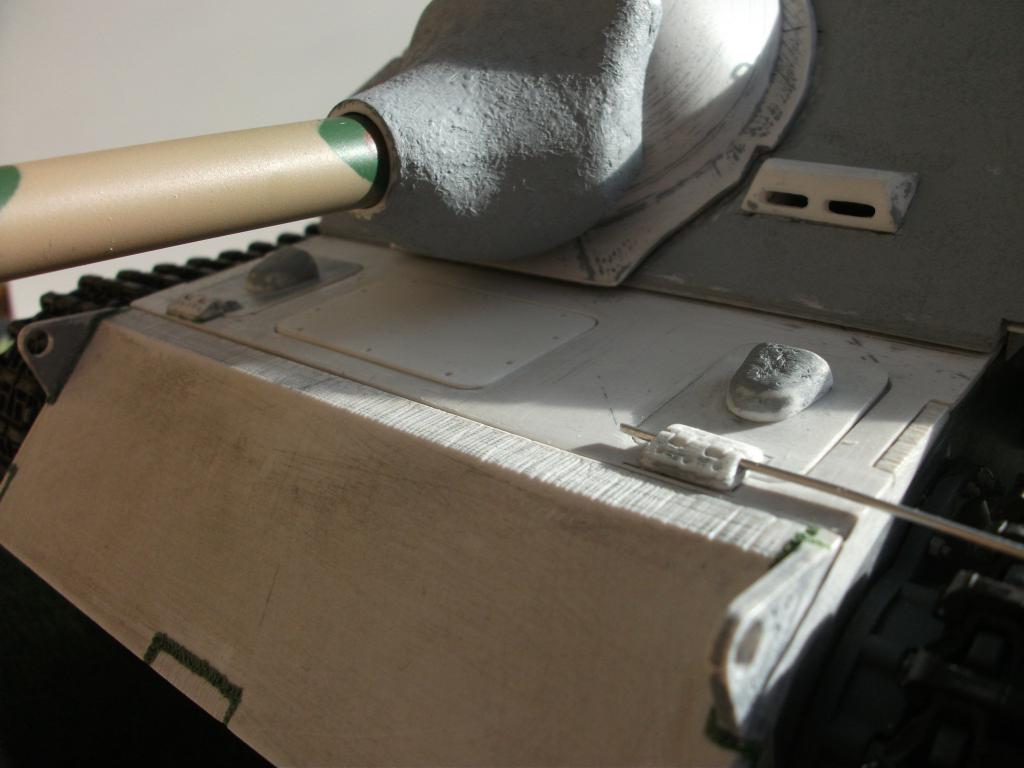

Et deux vues avec son canon








Ensuite ce sera normalement la peinture




hauptmann
Chef de division
Chef de division


Hors ligne


Inscrit le: 10 Mai 2008
Messages: 4 901
Localisation: Villieu (01800)

MessagePosté le: Jeu 20 Juil 2017, 18:16    Sujet du message: Jagdpanzer IV L/70 Répondre en citant


Je viens de baver sur mon clavier ............



Retraite88
OP radio Char Moyen
OP radio Char Moyen


Hors ligne


Inscrit le: 17 Oct 2014
Messages: 631
Localisation: ETIVAL-CLAIREFONTAINE
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 18:28    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

J'ai les yeux qui pleurent, j'arrête ma grue ?
_________________
La vie en rose, c’est à partir de la cinquantaine : cir’Rose, ostéopo’Rose, arth’Rose, név’Rose, artériosclé’Rose, fib’Rose, » etc...
Allez les vieux,çà s'ar'Rose !



MIC
Chef de colonne
Chef de colonne


Hors ligne


Inscrit le: 02 Sep 2011
Messages: 3 667
Localisation: vers bordeaux

MessagePosté le: Jeu 20 Juil 2017, 18:30    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

Ah la vache!!!!   Quelle leçon!!! Il est Original, superbe (avec en plus, un petit côté char russe qui n'est pas pour me déplaire   ), et quelle maîtrise des détails!!! Vraiment, j'adore! Bravo à toi
_________________
Si vis pacem, para bellum.



Messor78
Chef de colonne
Chef de colonne


Hors ligne


Inscrit le: 10 Jan 2014
Messages: 3 909
Localisation: Les Clayes sous Bois (78)
Genre: Homme

MessagePosté le: Jeu 20 Juil 2017, 19:15    Sujet du message: Jagdpanzer IV L/70 Répondre en citant

Quel taf avec le laiton (je suppose) c'est monstrueux !
