MessagePosté le: Ven 18 Aoû 2017, 09:25    Sujet du message: Et une autre Puma Répondre en citant

bon, apres avoir repoussé plusieurs fois l'ouverture du post,je vais vous presenter mon Puma commencé il y a de cela bien longtemps (mi 2015 et "chassis roulant" depuis octobre 2016  )


Bon, tout comme celui de Kami, il a eu droit a quelques modifs :

-remplacement des paliers (plastique) des renvois de direction par des roulements
-Idem pour les paliers de transmission
-calage des pignons d'arbres intermediaire pour eviter qu'ils aient du jeu (ce jeu aurait ete en grandissant et allait amener des soucis sur la transmission)
-"travail" sur les noix de cardans pour liberer les mouvements (apres le remplacement des cardans a boule initiaux par le kit  de cardan a croisillon)
-roulements sur les fusées de roue
-remplacements des biellettes de direction par des version a filetage a pas inverse droite /gauche (cela permet de regler tres finement l'alignement des roue ..)
-mise en place de ce type de biellettes entre  les renvois de direction des roues extremes et centrales (toujours pour avoir un meilleur reglage)
-changement de place du servo de direction (passé de l'arriere a l'avant)
-mise en place de HP dignes de ce nom (au moins pour un puma), car le petit HP carré proposé est vraiment faible
-realisation d'un systeme elevation / recul intégré dans la tourelle (quel que soit la position du canon en elevation) et compatible avec la presence de figurines en tourelle
-modif du canon pour qu'il soit suffisement avancé dans le "groin" du masque (par defaut il est 2 a 3mm en retrait)
-augmentation du debattement du canon pour aller chercher les +20/-7 en elevation
-mise en place du systeme de rotation tourelle  Xion (j'avais commencer a en faire un perso, mais il sont sorti le leur, alors)
-mise ne place de la batterie (1500 lipo) dans un "bac" sous la platine Elmod
-mise en place de la platine elmod avec decalage de la prise USB


 - ATTENTION  J'AI PRIS LA RESPONSABILTE DE FAIRE CETTE MODIF, MAIS CA ANNULE TOUTE GARANTIE ET C'EST SOUS LA RESPONSABILITE DE CELUI QUI FAIT LA MODIF !!-


-articulation de la trappe de commandant de bord (pas prevue, mais toutes les pieces sont la, alors...)
-realisation d'un puit sous le poste tireur pour pouvoir caler les figurines qui vont bien
-affinage du bout de plastique qui sert de MG de tourelle.Je n'ai pas (encore ??) mis de led pour la faire flasher )
reprise de la forme inferieur du masque de canon au magic sculpt car il ne me semblait pas bon (trop "conique")

Fut un temps j'ai pensé mettre 2 servos pour la direction (question de braquage differencié des roues extremes et centrales.. mais en regardant de pres, entre le jeu dans les elements et les pieces a refaire (il faudrait retoucher les fusées de roue en theorie) et le peu de differences dans les angles de braquage.. j'ai laissé tomber , ca valait pas le coup (il y avait aussi la question de la place prise car il faut des servos relativements gors (classe 15kg !)


Reste encore quelques trucs a ameliorer (la fixation des caissons lateraux entre autres, car les tomber a chaque manip est pas envisageable) et ca devrait etre la fin des travaux de montage, je pourrais alors passer a la peinture !

A part cela .. ben tout se monte pas trop mal (si on oublie pas de passer un coup de taraud dans tous les usinages et si on verifie qu'ils ont bien été fait comme il faut)
au titre des "+" (tout n'est pas sombre dans ce modele !! ):
les trappes de vision laterales sont mobiles et bien faites, les jerrycans sont sympas (avec un peu de photodecoupe pour les rendre + realistes), les pneus en caoutchouc sont bien faits eux aussi, le canon alu est un + (en plastique ca aurait ete galere) et la vitesse correcte, meme si pas a l'echelle. Cela dit essayer de le faire rouler a une vitesse "a l'echelle" necessiterai de ne le faire rouler que sur du carrelage pour respecter -aussi-les defauts d'une route reelle a l'echelle   )
Ca braque assez bien (mais attention, pas de spin possible donc il faut anticiper les changements de direction  ) la suspension fait tres bien son job (c'est sympa de voir les roues bouger sans que le chassis ne remue trop  et puis ca change des engins chenillés
au niveau taille.; c'est finalement assez "gros" contrairement a l'image que l'on s'ent fait!


Et puis c'est un Puma, et moi j'aime bien c'te bestiole !

Des photos suivront !!
_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)


Dernière édition par Monk le Ven 18 Aoû 2017, 10:19; édité 7 fois



Publicité







MessagePosté le: Ven 18 Aoû 2017, 09:25    Sujet du message: Publicité

PublicitéSupprimer les publicités ?



hauptmann
Chef de division
Chef de division


Hors ligne


Inscrit le: 10 Mai 2008
Messages: 4 901
Localisation: Villieu (01800)

MessagePosté le: Ven 18 Aoû 2017, 09:49    Sujet du message: Et une autre Puma Répondre en citant

Un boulot de très longue haleine ( tu t'entraines pour le Marathon du montage de kit ??? )
qui donne un modèle super chiadé ( de ce que j'en ai vu ) et assez rarement vu .
vivement les photos que l'on puisse se régaler !



Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 457
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Ven 18 Aoû 2017, 09:51    Sujet du message: Et une autre Puma Répondre en citant

Tu le (re)verras a bourgoin, je l'amenerai
la derniere fois il avait juste l'elevation
_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



hauptmann
Chef de division
Chef de division


Hors ligne


Inscrit le: 10 Mai 2008
Messages: 4 901
Localisation: Villieu (01800)

MessagePosté le: Ven 18 Aoû 2017, 09:54    Sujet du message: Et une autre Puma Répondre en citant




Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 457
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Ven 18 Aoû 2017, 10:13    Sujet du message: Et une autre Puma Répondre en citant

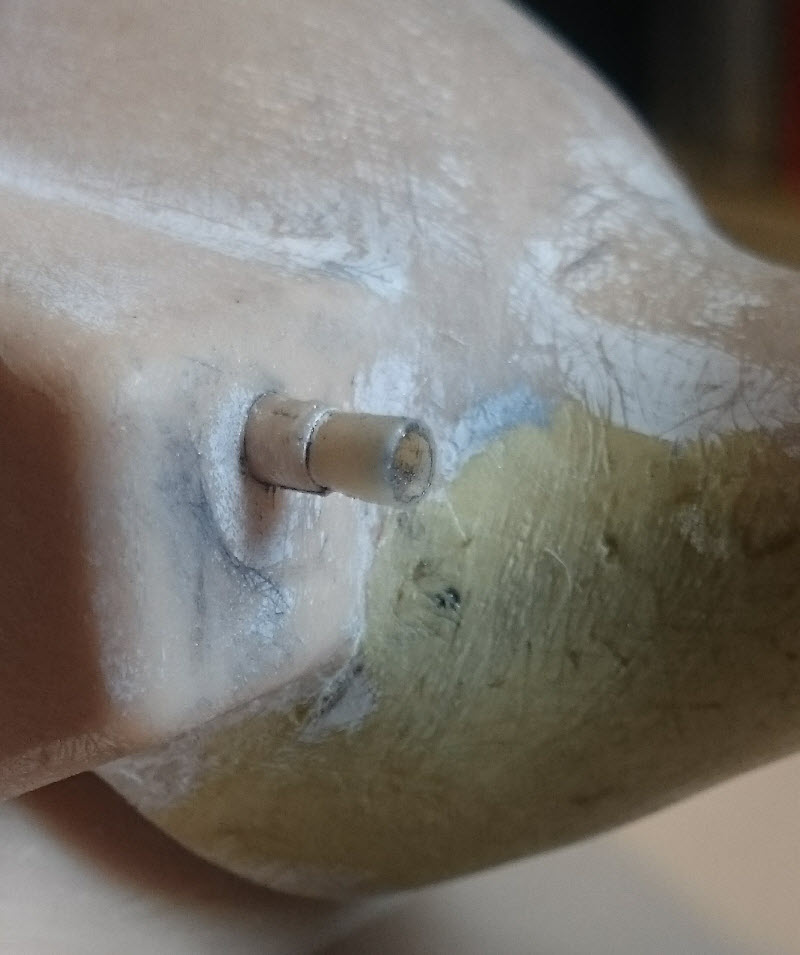

juste pour rire, voila des gros plans de la mitrailleuse.. a l'origine, c'est un bout de plastique plein a coller sur le groin..

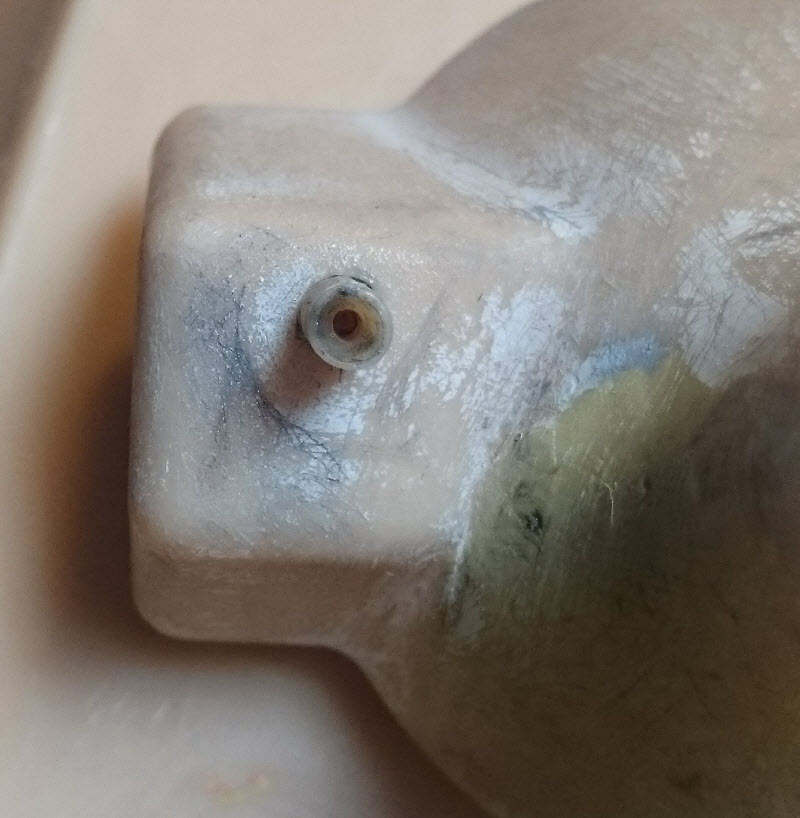

le trou du canon est fait a la meche de 0.7mm, et le cache flamme "creusé" a la meule diamant en forme d'ogive, le tout avec un roule goupille

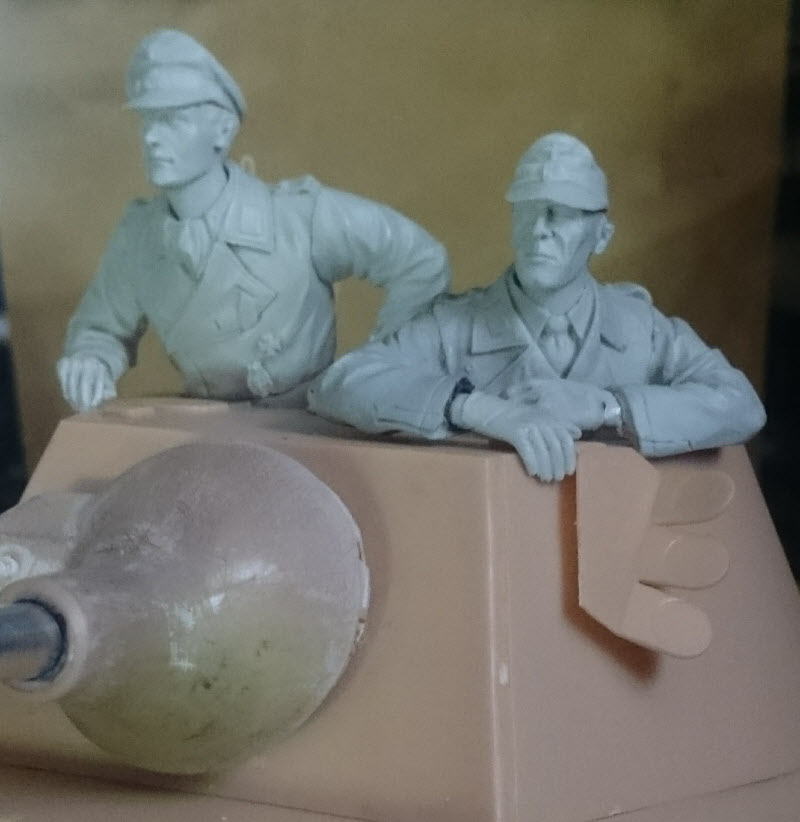

et une photo de l'equipage en place (trappes pas installées)












_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



hauptmann
Chef de division
Chef de division


Hors ligne


Inscrit le: 10 Mai 2008
Messages: 4 901
Localisation: Villieu (01800)

MessagePosté le: Ven 18 Aoû 2017, 12:00    Sujet du message: Et une autre Puma Répondre en citant

Jolies les deux bustes de figs .



Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 457
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Ven 18 Aoû 2017, 12:19    Sujet du message: Et une autre Puma Répondre en citant

et ils doivent pouvoir se positionner sur n'importe quel char
_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



Gunner Vogt
As
As


Hors ligne


Inscrit le: 29 Oct 2008
Messages: 9 814
Localisation: kilmarnoch
Genre: Homme

MessagePosté le: Ven 18 Aoû 2017, 13:49    Sujet du message: Et une autre Puma Répondre en citant

c'est magnifique tout ça ^^
_________________



Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 457
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Ven 18 Aoû 2017, 19:50    Sujet du message: Et une autre Puma Répondre en citant

bon comme promis des images du montage (les videos se sera pour + tard, car pas de compte youtube ! )
le montage s'est etalé entre aout 2015 et maintenant, avec des pauses...

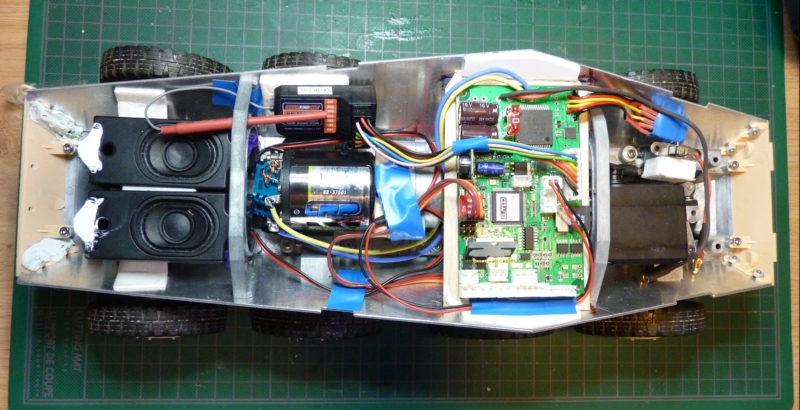

apres pas mal d'essais a blanc et de reflexions, l'implantation globale :



le servo de direction a migré vers l'AV pour laisser de la place aux HP

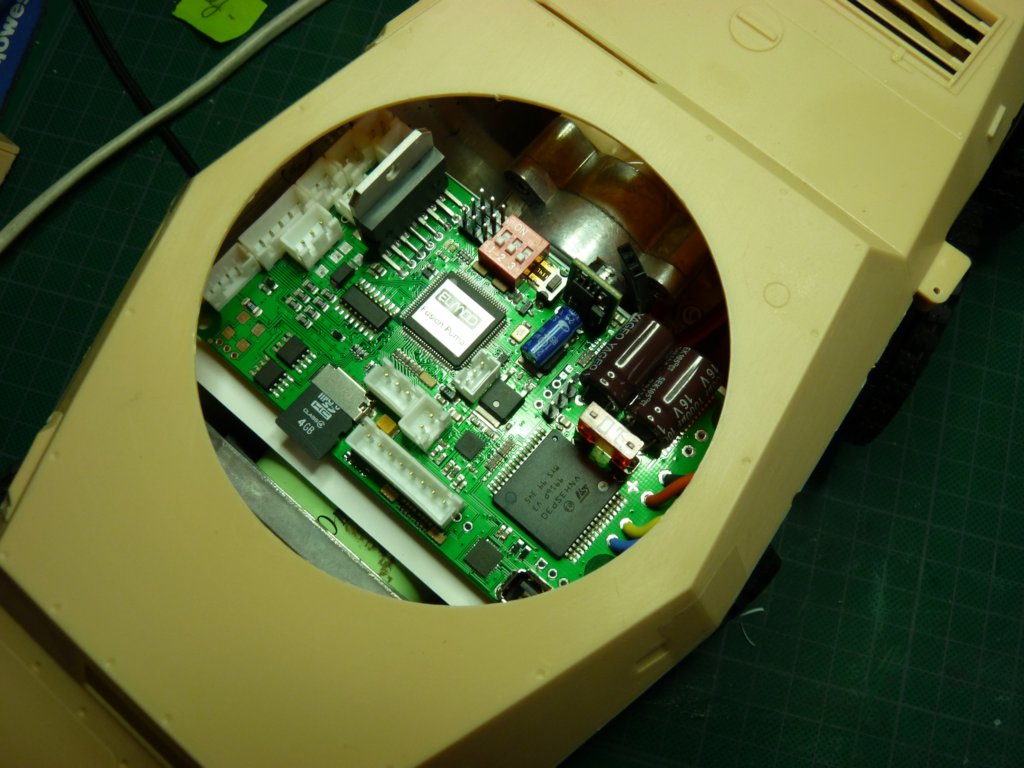

des la pose de la platine elmod on se rend compte que ca va etre chaud pour tout caser

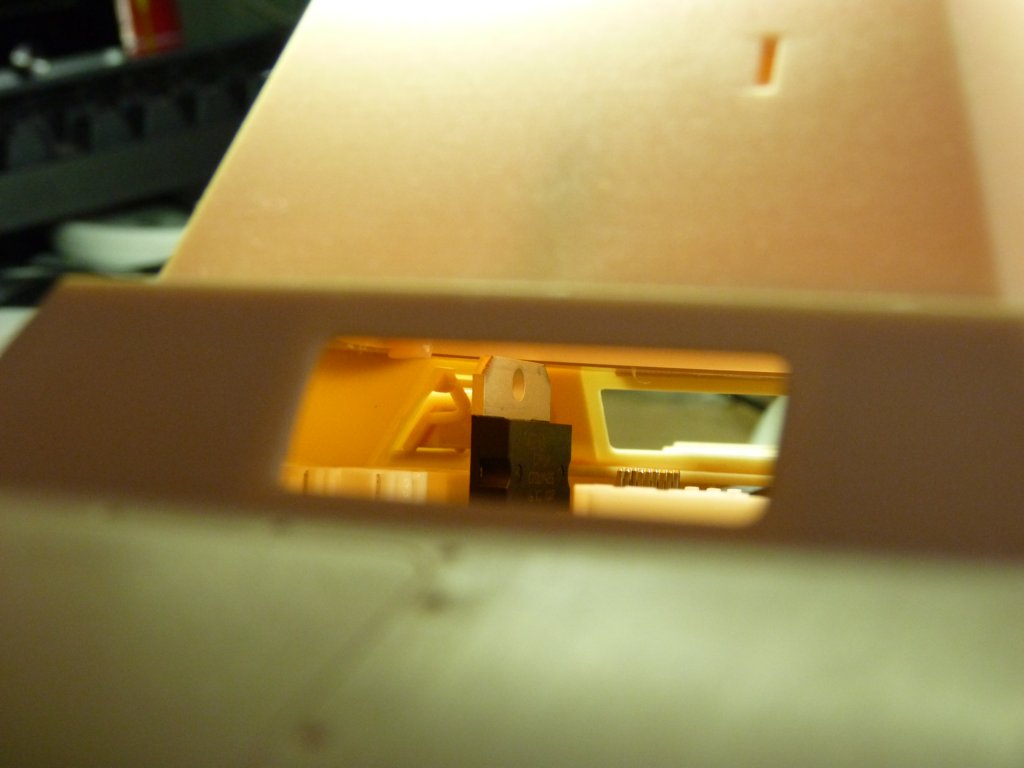

Une verif sans la couronne de rotation tourelle, en regardant pas un des points de vision confirme : ca va meme etre Brulant !


_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)


Dernière édition par Monk le Ven 18 Aoû 2017, 20:09; édité 3 fois



Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 457
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Ven 18 Aoû 2017, 19:52    Sujet du message: Et une autre Puma Répondre en citant

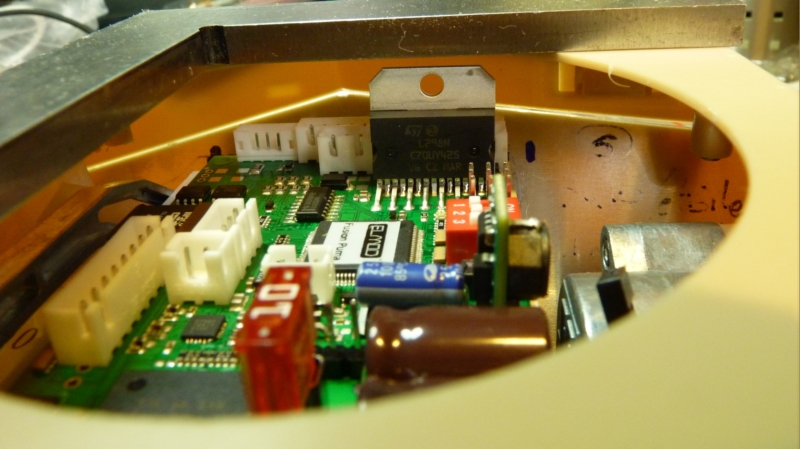

la solution (sauvage) :

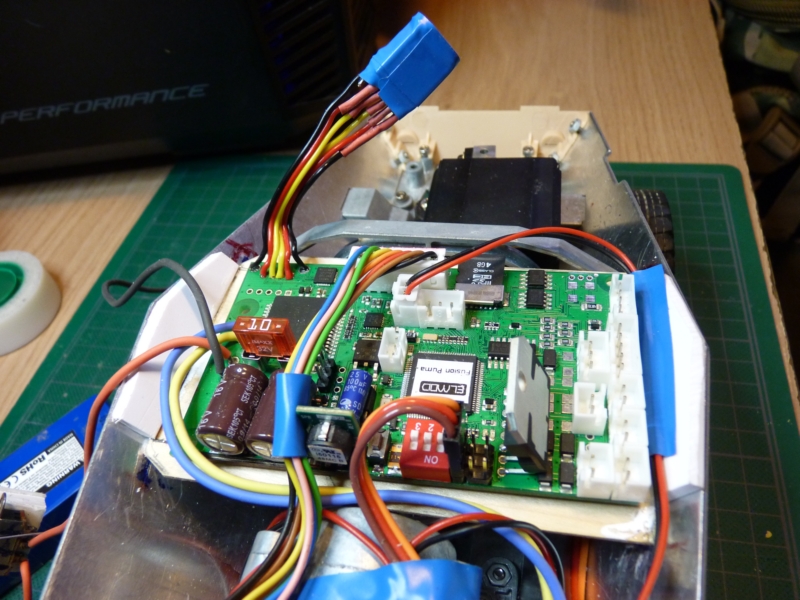

decaler la prise USB elmod et utiliser la souplesse des pattes du composant de droite (penché) pour le decaler vers le centre !!

(encore une fois, j'ai pris la responsabilité de le faire, mais .. c'est pas conseillé du tout !)


_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 457
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Ven 18 Aoû 2017, 19:58    Sujet du message: Et une autre Puma Répondre en citant

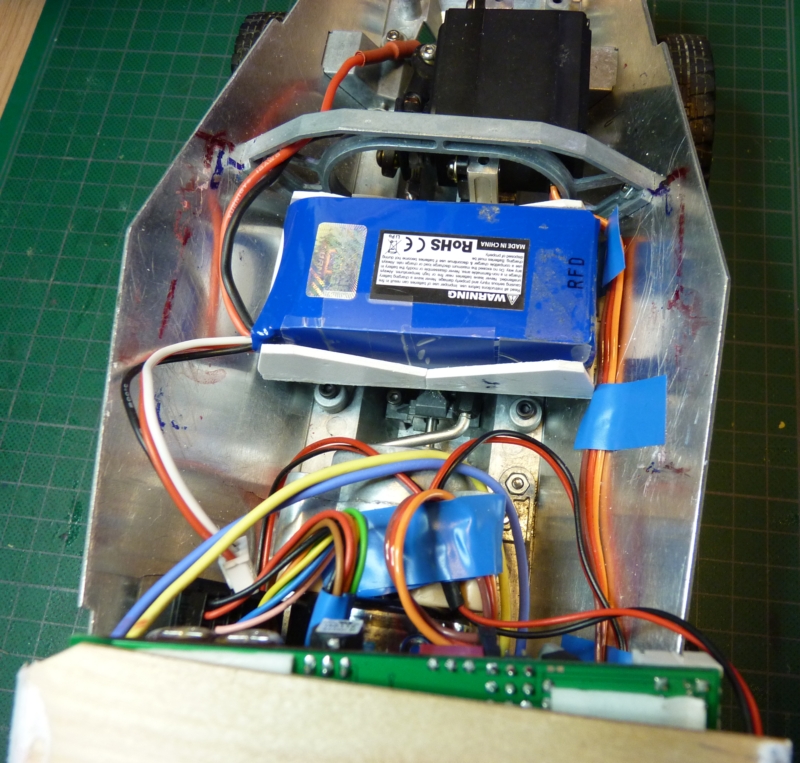

implantation de la batterie (sous la platine elmod )!

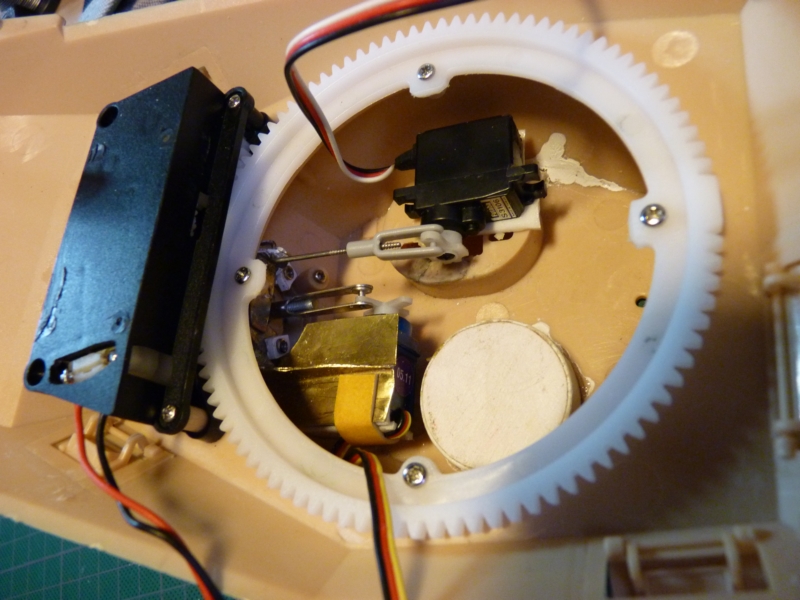

mise en place du systeme elevation / recul, rien ne doit depasser du fond de la tourelle en debattement max
donc mini servos de rigueur ! (la tige fileté pour tirer le canon est en M3, la tige d'elevation en 1.2mm
on voit aussi la place prise par le systeme de rotation et de sa couronne !

_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)


Dernière édition par Monk le Ven 18 Aoû 2017, 20:10; édité 1 fois



Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 457
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Ven 18 Aoû 2017, 20:01    Sujet du message: Et une autre Puma Répondre en citant

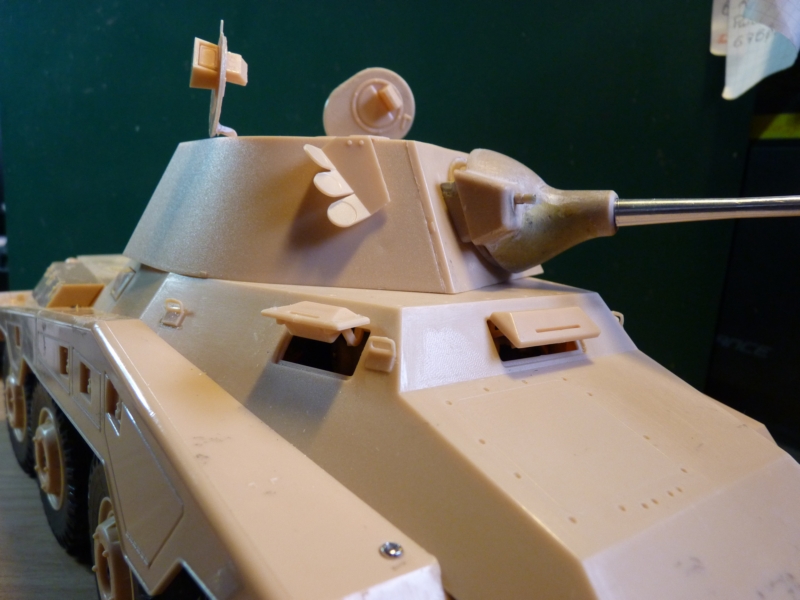

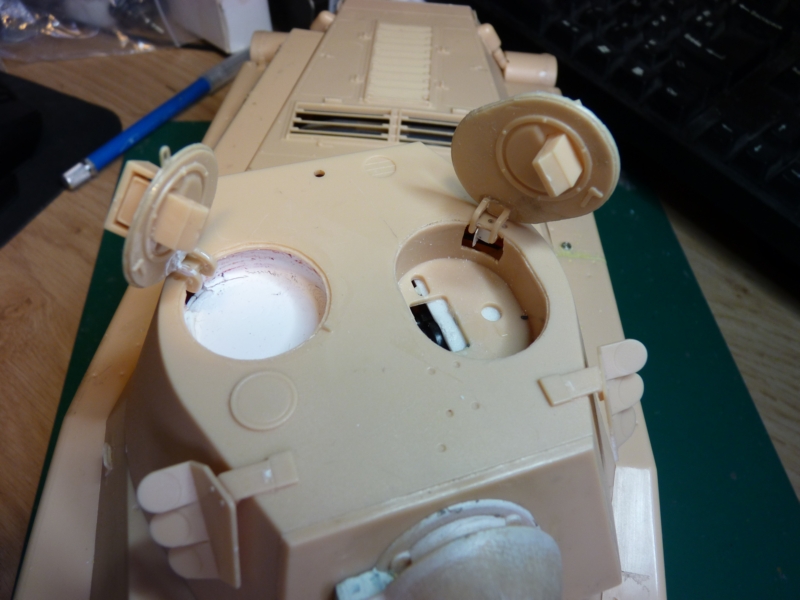

les blocs vision sont mobiles



les trappes superieures aussi
le "fond" blanc a ete crée pour supporter le cher de bord
la paroi du puit du tireur a ete creusée pour laisser passer l'articulation de la trappe

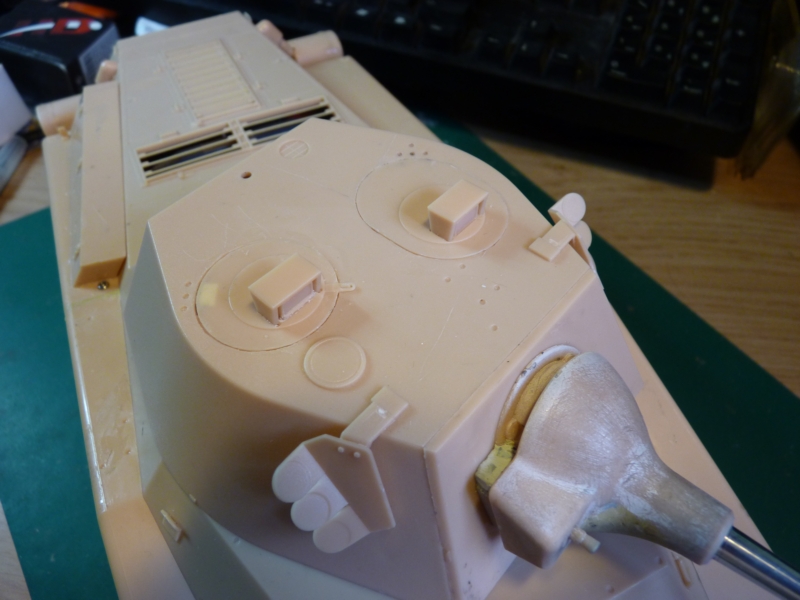

ferméees


_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 457
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Ven 18 Aoû 2017, 20:05    Sujet du message: Et une autre Puma Répondre en citant

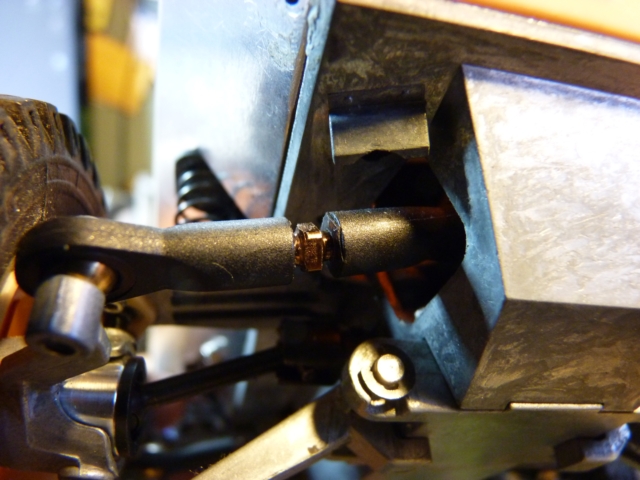

les biellettes a pas inverse pour regler les roues 'ici au niveau des bras de direction)

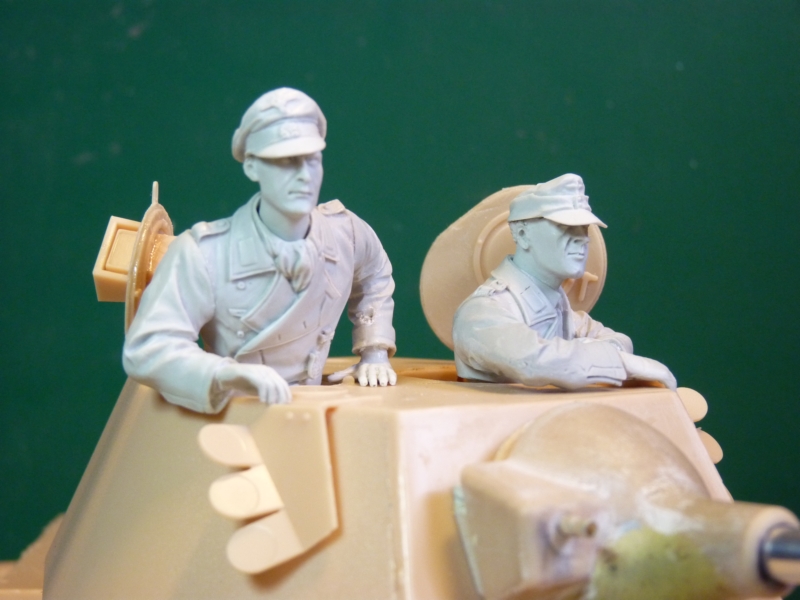

et l'equipage a son poste (avec les trappes )



parmi les choses a faire :
les lances fumigenes
le maintien des caissons lateraux par auttre chose que des vis parker
et puis sans doute d'autres choss qui viendront  se greffer !
_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



kamikazee
Chef de bataillon
Chef de bataillon


Hors ligne


Inscrit le: 08 Jan 2008
Messages: 2 541
Localisation: Wattrelos, Nord de France

MessagePosté le: Ven 18 Aoû 2017, 21:57    Sujet du message: Et une autre Puma Répondre en citant

Ah! Super Didier! Enfin ton post tant attendu!
Pour ma part je n'ai pas réussi à rendre les trappes de tourelle fonctionnelles. J'ai ptete de trop gros doigts...
Les figurines Xion sont magnifiques!
Super boulot en tout cas!



Phil66
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 16 Avr 2010
Messages: 2 487
Localisation: D-Schleswig Holstein

MessagePosté le: Ven 18 Aoû 2017, 22:33    Sujet du message: Et une autre Puma Répondre en citant

super travail, je reste dessus.
