MessagePosté le: Mer 6 Déc 2017, 21:18    Sujet du message: Zis-5 au 1/6 entièrement imprimé en 3D Répondre en citant

Tout est dans le titre ...
Je me suis lancé un défit : Réaliser un bon vieux Zis-5 au 1/6 uniquement avec des pièces imprimées en 3D ... Longueur de la bête 95cm !!!!
je ne sais pas si le projet aboutira, mais pour le moment, ça se passe plutôt bien ...
Et comme j'aime les défis, il sera en ABS ... (Ceux qui ont une imprimante 3D savent combien il est délicat de ne pas subir de wrapping avec ce matériau), mais au moins, il sera encore vivant au bout de 5 ou 6 ans

Bonjour les difficultés pour imprimer des longerons aussi longs que le plateau sans subir la rétractation ... Pour se faire, je me suis fixé une tolérance au wrapping, car il est techniquement impossible de ne pas en avoir sur de telles pièces avec une imprimante grand public... A force de tests et de ruses on y arrive ...

Tout d'abord, il a fallu modéliser en 3D le chassis en partant d'un plan ... Le but était d'utiliser l'emplacement des boulons d'origines pour l'assemblage des longerons ... Pas toujours facile mais a force de retourner le problème dans tous les sens, j'y suis arrivé ...

Voici donc la réalisation du chassis imprimé en 0.2 car il s'agit du prototype et croyez moi, j'en ai passé de la matière lors des nombreux essais, il est donc inutile d'imprimer en très haute résolution sans être sure de la viabilité de la chose :

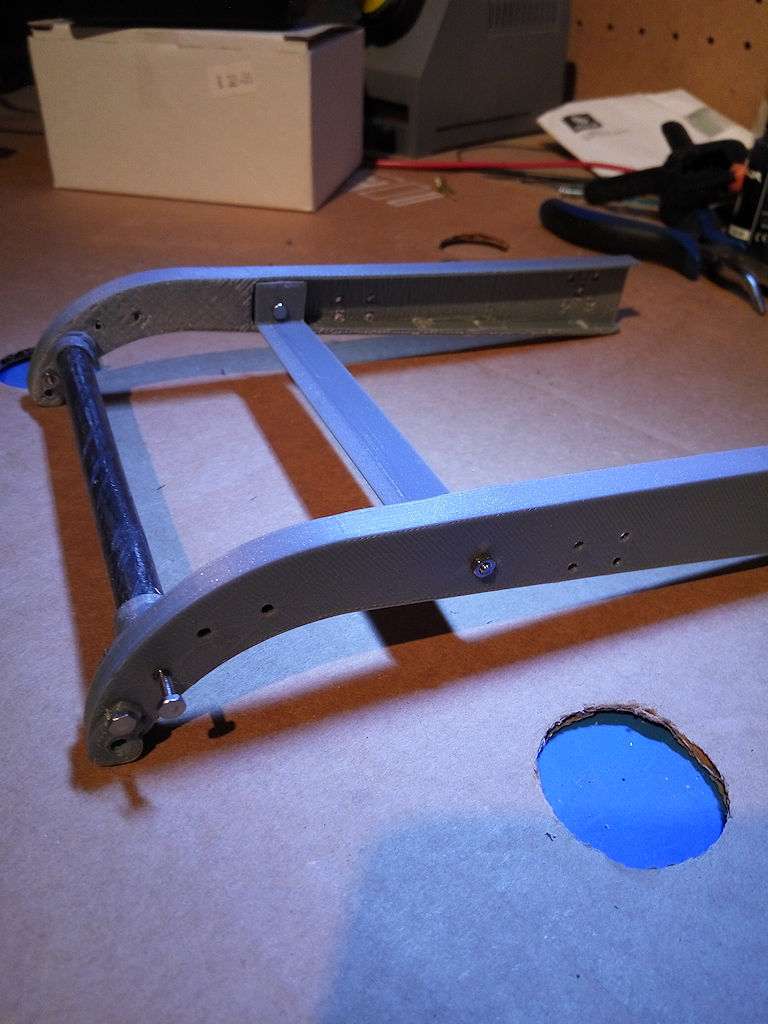

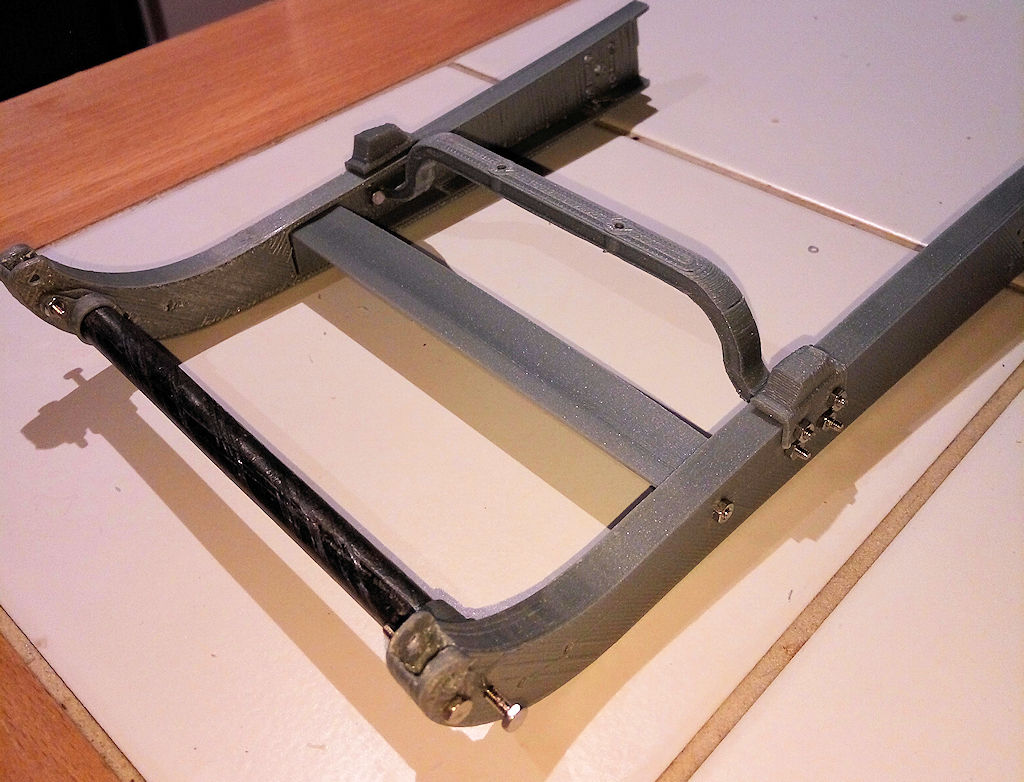

Débuts laborieux sur l'avant ... Ces pièces ont été un véritable cauchemars à imprimer ... Mais au bout d'un certain nombre d'essais, le résultat était acceptable ...

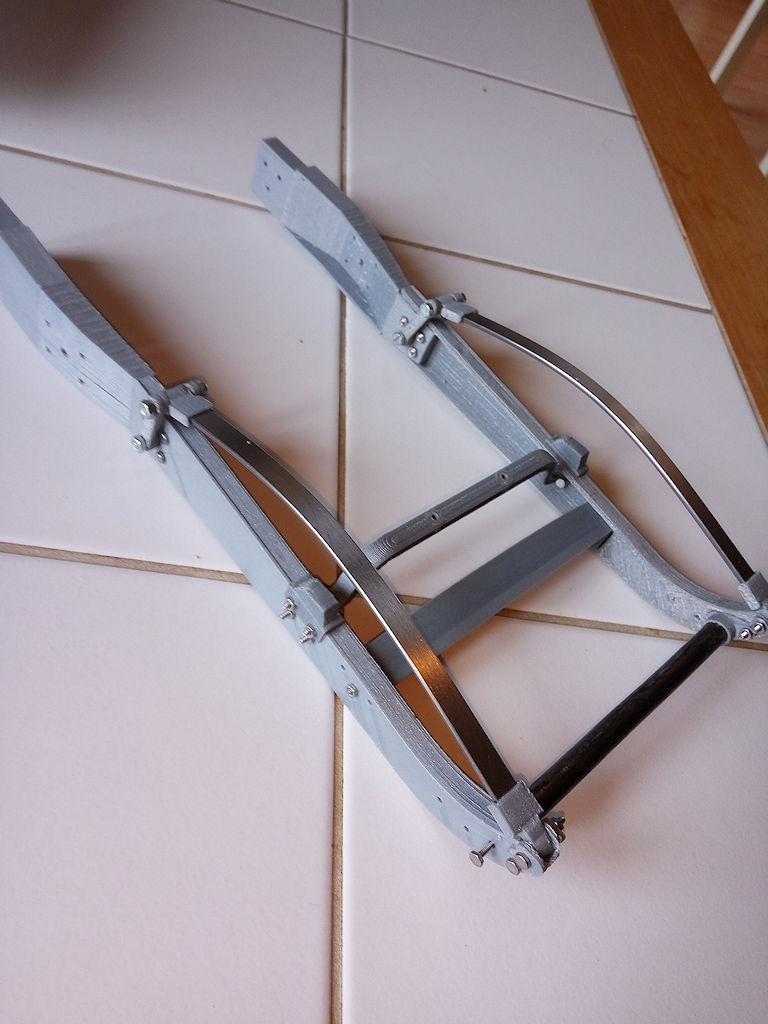

Une fois au point, assemblage de la suspension avant pour tester la viabilité ...

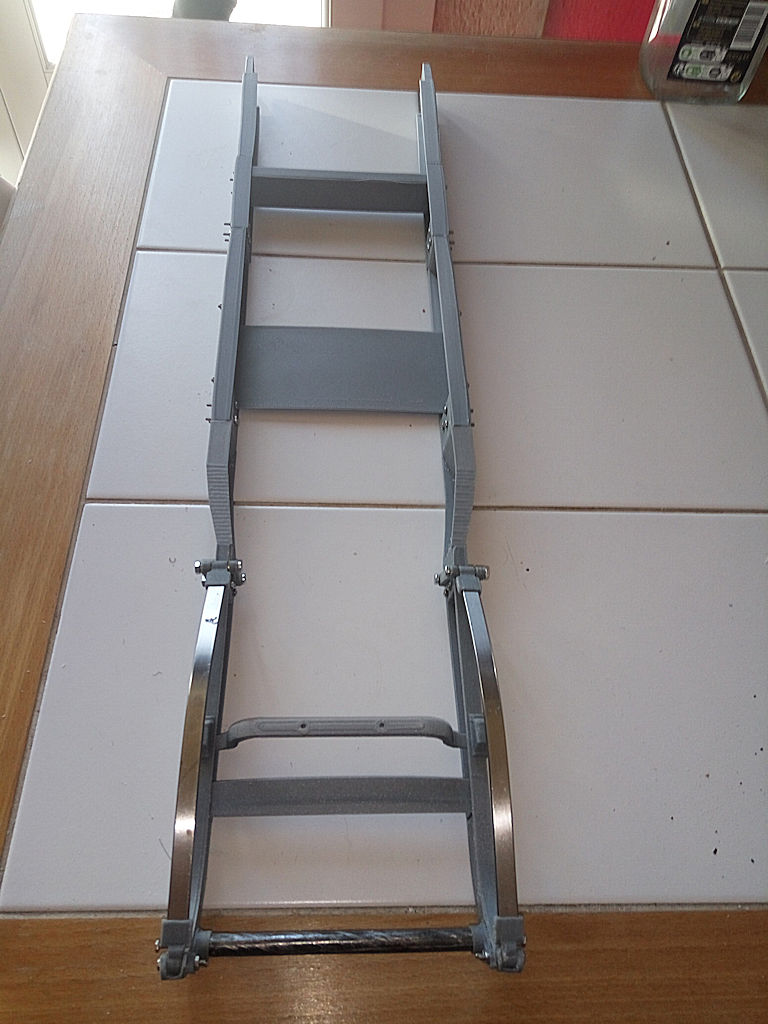

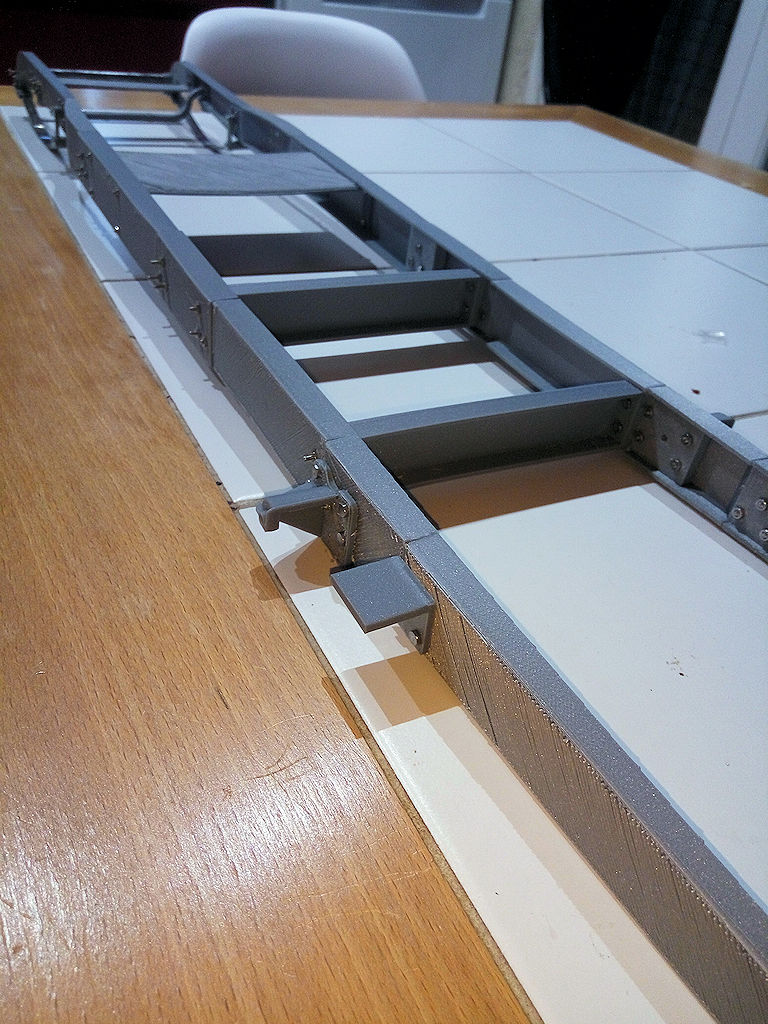

Ensuite, montages des longerons et points de fixation de la suspension arrière... On remarque bien le wrapping des pièces mais sur l'ensemble c'est acceptable...

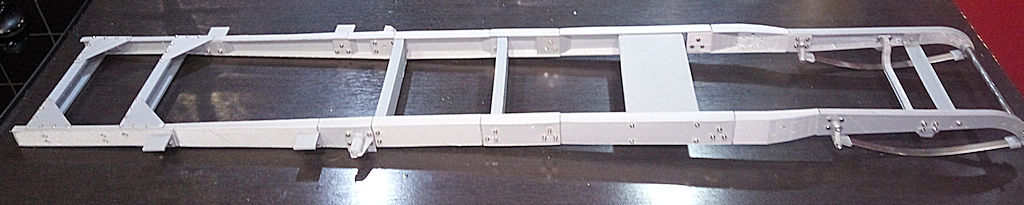

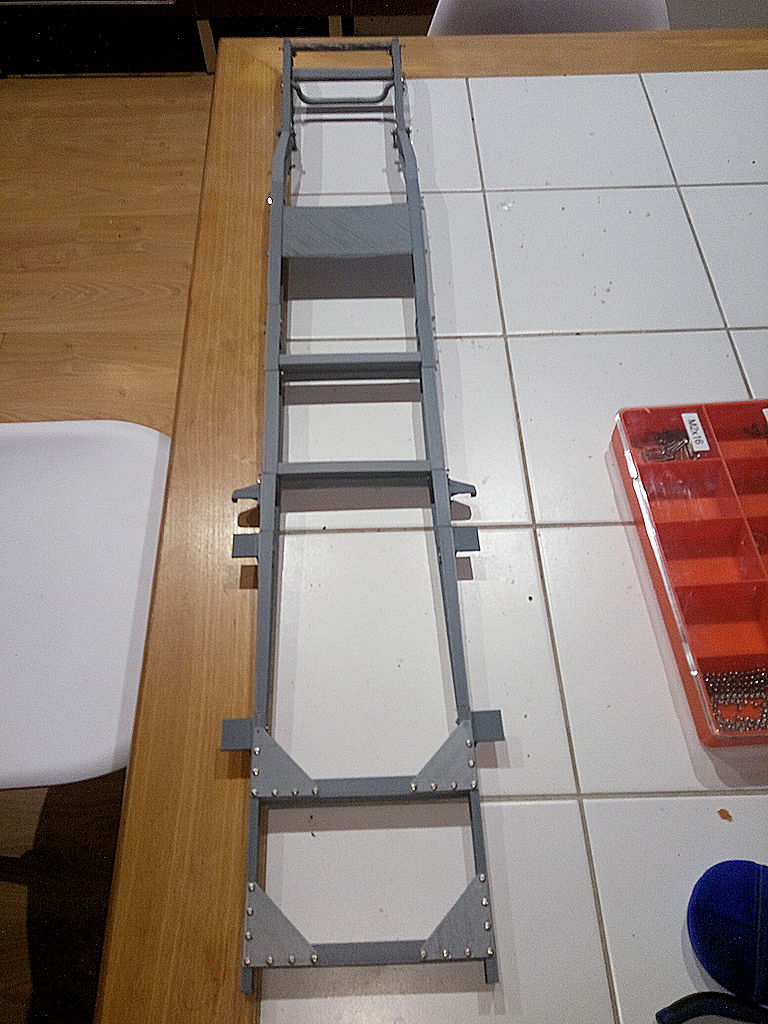

Chassis terminé :





Voila pour le moment ... Actuellement je travail sur le différentiel du pont arrière et le pont lui-même ... Le différentiel est au point mais il me reste à l'intégrer au pont que je commence juste a modéliser... Donc des heures et des heures devant mon fidèle logiciel de modélisation 3D en perspective ...

A suivre...
_________________
I'm sure we'll meet again, In hell! (Suicide Commando)



Publicité







MessagePosté le: Mer 6 Déc 2017, 21:18    Sujet du message: Publicité

PublicitéSupprimer les publicités ?



Grimberoo
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 22 Jan 2009
Messages: 5 709
Localisation: Valence

MessagePosté le: Mer 6 Déc 2017, 21:31    Sujet du message: Zis-5 au 1/6 entièrement imprimé en 3D Répondre en citant

Travail monstrueux qui t'attend, il va etre massif...
_________________
"Sauvez un arbre, Mangez un Castor"
" Un jour, les Ardechois domineront le monde, mais pas demain, y a apéro !"




hauptmann
Chef de division
Chef de division


Hors ligne


Inscrit le: 10 Mai 2008
Messages: 4 906
Localisation: Villieu (01800)

MessagePosté le: Mer 6 Déc 2017, 21:34    Sujet du message: Zis-5 au 1/6 entièrement imprimé en 3D Répondre en citant

Super Bruno
un projet de dingue qui va t'occuper un moment ( dit celui qui va bientôt attaquer un diorama avec  MI 24 au 1/35 ....  )
bon courage et on suit cela avec un grand intêret !



Myrmecoman
Chef de peloton
Chef de peloton


En ligne


Inscrit le: 11 Jan 2014
Messages: 2 123
Localisation: Ile de France
Genre: Homme

MessagePosté le: Mer 6 Déc 2017, 23:36    Sujet du message: Zis-5 au 1/6 entièrement imprimé en 3D Répondre en citant

Ça c'est pas un petit projet !



Gunner Vogt
As
As


Hors ligne


Inscrit le: 29 Oct 2008
Messages: 9 822
Localisation: kilmarnoch
Genre: Homme

MessagePosté le: Jeu 7 Déc 2017, 00:13    Sujet du message: Zis-5 au 1/6 entièrement imprimé en 3D Répondre en citant

Superbe! pour l'avoir vu en réel , c'est tout simplement stupéfiant le boulot qu'il y a la dessus, en conception, en modelisation et en impression.
_________________



ubootfr_u47
OP radio Char Léger
OP radio Char Léger


En ligne


Inscrit le: 05 Fév 2017
Messages: 164
Localisation: sevran 93

MessagePosté le: Jeu 7 Déc 2017, 18:54    Sujet du message: Zis-5 au 1/6 entièrement imprimé en 3D Répondre en citant

beau boulot Bruno es ce que tu a un plan ou une photo d'un vrais ou une adresse pour pouvoir voir ton modèle car je suis un abrutie je ne connais pas ce modèle



Messor78
Chef de colonne
Chef de colonne


Hors ligne


Inscrit le: 10 Jan 2014
Messages: 3 920
Localisation: Les Clayes sous Bois (78)
Genre: Homme

MessagePosté le: Jeu 7 Déc 2017, 19:40    Sujet du message: Zis-5 au 1/6 entièrement imprimé en 3D Répondre en citant

Un vrai travail de conception industriel. Bon courage !



Base
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 25 Fév 2009
Messages: 12 225
Localisation: Vers Lyon
Genre: Homme

MessagePosté le: Jeu 7 Déc 2017, 19:52    Sujet du message: Zis-5 au 1/6 entièrement imprimé en 3D Répondre en citant

ubootfr_u47 a écrit:
beau boulot Bruno es ce que tu a un plan ou une photo d'un vrais ou une adresse pour pouvoir voir ton modèle car je suis un abrutie je ne connais pas ce modèle


Oui bien sure ... Ou avais-je la tête, voici le résultat escompté

Version civile :

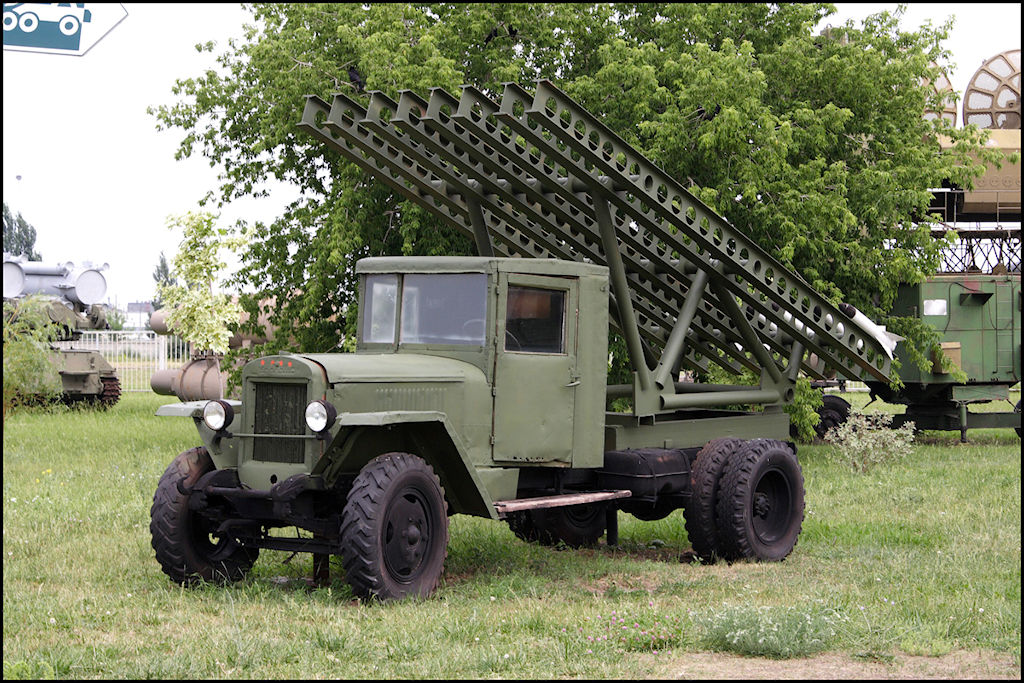

Version Katyusha :

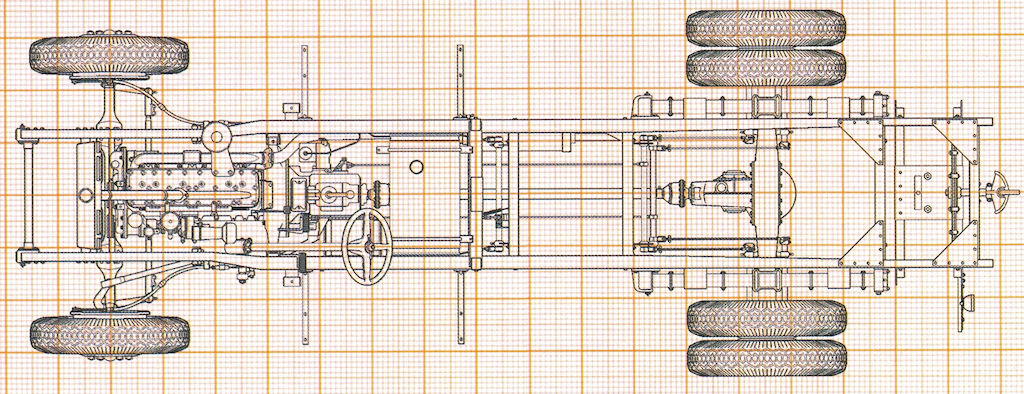

Le chassis :
