[TUTO] - Créer un phare de KV réaliste
Goto page: 1, 2  >
Post new topic   Reply to topic    17e RC blindés Forum Index Electronique / Informatique Equipements Tutoriels équipements
Previous topic :: Next topic
Author Message
MIC
Chef de colonne
Chef de colonne


Offline


Joined: 02 Sep 2011
Posts: 3,810
Localisation: bordeaux
Genre: Homme

PostPosted: Sat 23 Dec 2017, 00:53    Post subject: [TUTO] - Créer un phare de KV réaliste Reply with quote

J'ai longtemps cherché le moyen de fabriquer un phare pour mon KV1S, qui soit réaliste tant dans les formes que dans l'éclairage.

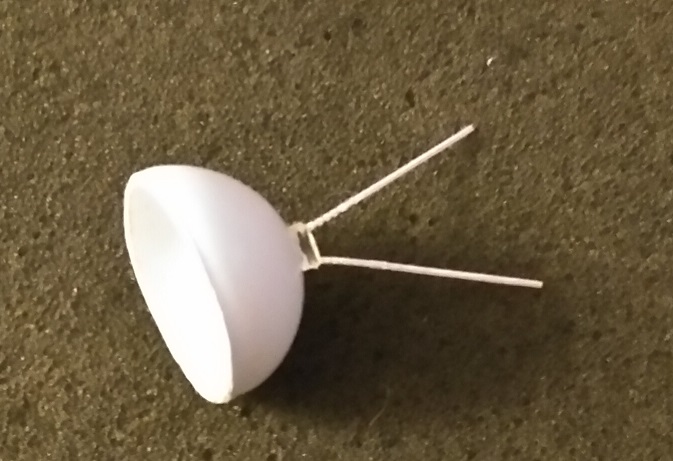

Premièrement, l'aspect:





Deuxièmement, l'éclairage: j'ai commandé sur la baie des leds de 3 mm en blanc chaud, 15000 mcd. L'éclairage est effectivement de suite beaucoup plus réaliste que le blanc/bleu vendu d'office aves nos chars. Le coût est ridicule (genre 5 ou 6 € les 10 avec fdp), le bénéfice réalisme est énorme!!!

J'ai eu une idée toute simple à réaliser qui permet de recréer une forme de coupole sympa, matériel nécessaire: un petit bout de carte plastique, une bille (empruntée à mon fiston), un objet quelconque avec un trou un peu plus gros que la bille (dans mon cas un taille-crayon également emprunté au fiston), et de quoi chauffer un peu la carte plastique (genre mon petit chalumeau).

On va chauffer la carte plastique tranquillement avec la flamme du chalumeau (réglée sur bleu juste avant qu'elle ne vire à l'orange), la poser sur le trou du taille crayon et appuyer la bille pour qu'elle rentre au maximum dans le trou du taille-crayon. on maintient le temps que la carte plastique refroidisse et on sort la bille.
Reste juste à couper au cutter à raz de la carte plastique pour récupérer une superbe coupole!

On perce un trou de 3 mm pour insérer la led, et il restera à peindre l'intérieur de la coupole avec une peinture réfléchissante.
Pour la vitre, je travaille sur la question et je complète ce tuto...
