Depuis la version de Firmware 1.08, il est désormais possible de paramétrer les modules Fusion directement via une tablette ou un smartphone Android. Pour cela, beaucoup de modifications ont été apportées sur la façon dont les modules gèrent et stockent leur configuration. Bien que la version 1.08 soit compatible avec les appareils Android, Il est fortement conseillé d’utiliser au minimum la version 2.00 pour une meilleure stabilité.

Tout d’abord le bouton Stocker a été supprimé. En effet depuis la version 1.08 tout changement de paramètre est automatiquement stocké dans le module au bout de 2 secondes, quel que soit la méthode de paramétrage utilisée (ElMod App via USB ou ElMod App Android via Bluetooth).

Ensuite, le protocole d’échange entre le module et l’application a entièrement été repensé afin de faciliter les échanges sans fils. Ce qui optimise en même temps les échanges par câble USB. C’est la raison pour laquelle ElMod App ne reconnais plus les versions antérieures à la version 1.08. Pour information, les modules Legacy sont toujours pris en charge et ne sont pas impactés par ces modifications.

La version 2.00 apporte également le changement de Set de sons directement via ElMod App (ordinateur et Android). En effet il n’est plus nécessaire de copier le set de sons dans un dossier spécifique (111), héritage génétique des toutes premières générations de module ElMod (bien avant les Legacy).

Pour suivre ce tuto voici les prérequis :

- Avoir un smartphone ou une tablette Android en version 5.0 minimum (Lollipop) avec ElMod App pour Android (Suivre le tuto : [TUTO] – [ElMod App] – Installation pour Android
- Avoir un module Fusion mis à jour en 2.00 (suivre le tuto : [TUTO] - [ElMod Fusion] - Mettre à jour le firmware d'un module)
- Avoir un module ElMod Bluetooth



1 - Connexion du module ElMod Bluetooth au module ElMod Fusion
2 - Appairage du module ElMod Bluetooth et l’appareil sous Android
3 – Utiliser ElMod App pour Android
_________________
I'm sure we'll meet again, In hell! (Suicide Commando)


Dernière édition par Base le Mar 2 Jan 2018, 19:11; édité 4 fois



Publicité







MessagePosté le: Mar 2 Jan 2018, 19:03    Sujet du message: Publicité

PublicitéSupprimer les publicités ?



Base
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 25 Fév 2009
Messages: 12 297
Localisation: Vers Lyon
Genre: Homme

MessagePosté le: Mar 2 Jan 2018, 19:03    Sujet du message: [TUTO] - [ElMod Fusion] - Utiliser un téléphone ou une tablette pour la configuration Répondre en citant

1 - Connexion du module ElMod Bluetooth au module ElMod Fusion

Il aurait été impossible d’ajouter un émetteur/récepteur Bluetooth sans augmenter la taille des modules Fusion. Il faut donc lui ajouter un petit module supplémentaire compatible avec toutes les révisions hardware des modules Fusion. Cela veut dire que tous les modules Fusion peuvent bénéficier du Bluetooth.

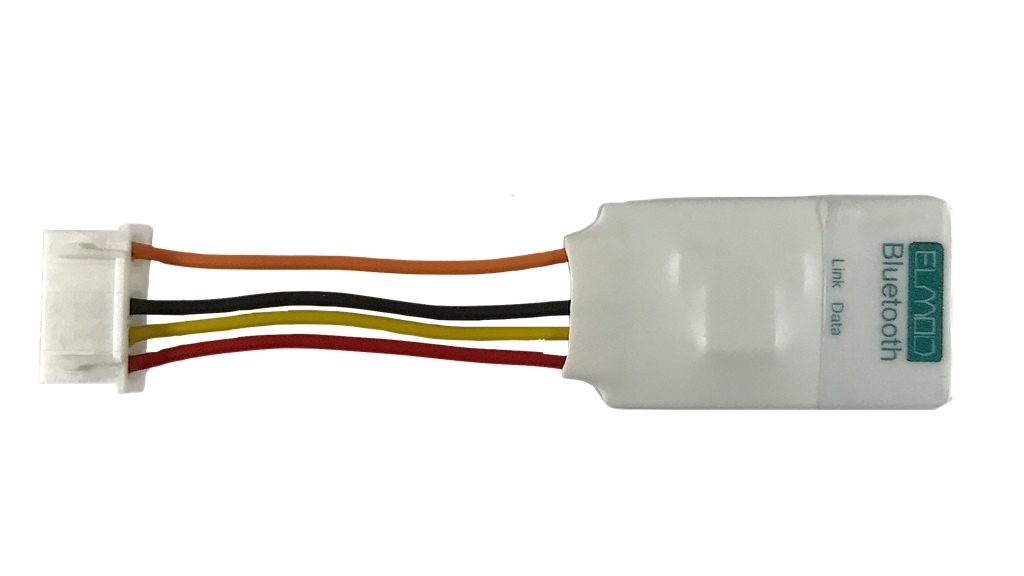

Voici à quoi ressemble le module, il coute environ 25€

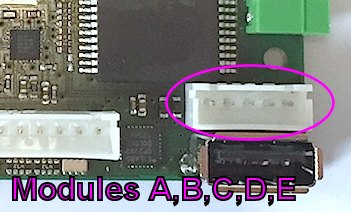

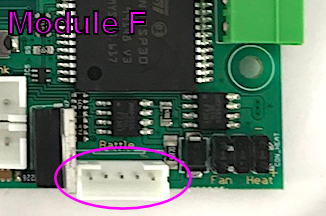

Ce module se connecte sur le port data 5 broches des modules Fusion, quel que soit a révision hardware.




Il suffit de brancher le module, il est directement utilisable.
_________________
I'm sure we'll meet again, In hell! (Suicide Commando)


Dernière édition par Base le Mar 2 Jan 2018, 19:08; édité 1 fois



Base
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 25 Fév 2009
Messages: 12 297
Localisation: Vers Lyon
Genre: Homme

MessagePosté le: Mar 2 Jan 2018, 19:05    Sujet du message: [TUTO] - [ElMod Fusion] - Utiliser un téléphone ou une tablette pour la configuration Répondre en citant

2 - Appairage du module ElMod Bluetooth et l’appareil sous Android

Maintenant que le module ElMod Bluetooth est opérationnel, il faut l’appairer avec le téléphone ou la tablette.

1 – Mettre le module ElMod Fusion avec le module ElMod Bluetooth connecté dessus, sous tension. Sur le module ElMod Bluetooth, une LED bleu doit clignoter.

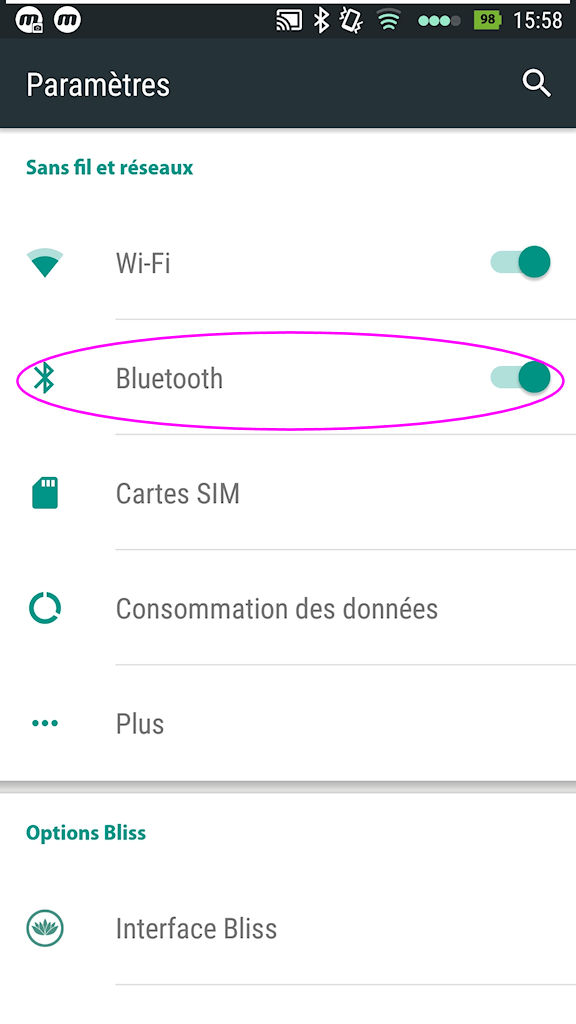

2 – Sur le téléphone ou la tablette aller dans : Paramètres > Bluetooth

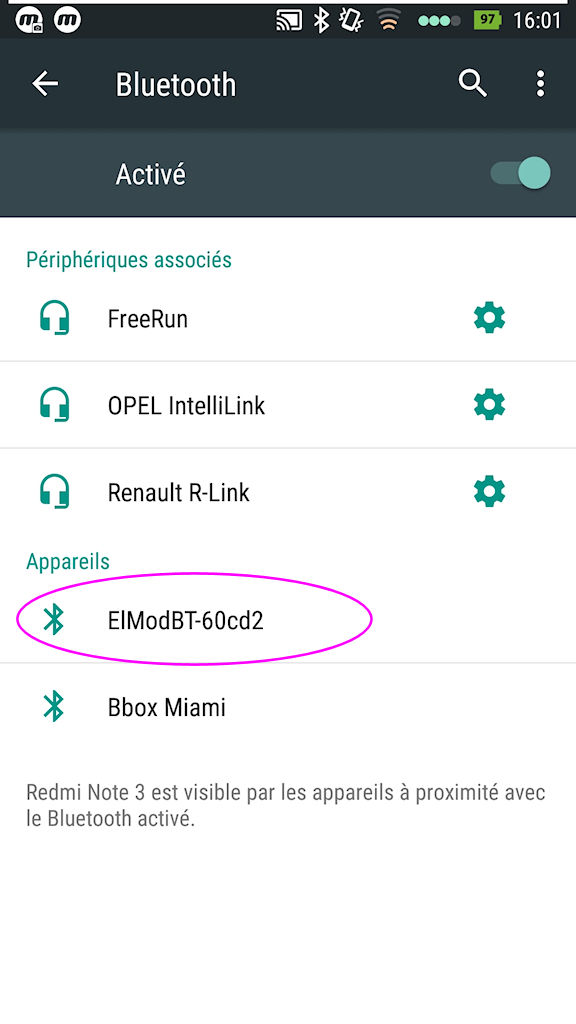

3 – Dans les appareils ElModBT doit apparaitre, cliquer dessus pour l’appairer

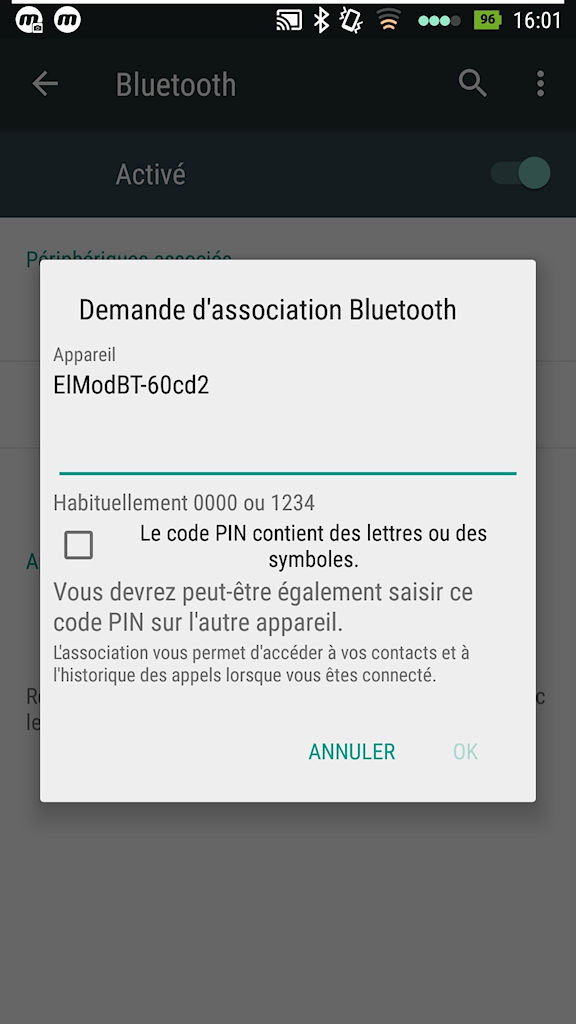

4 – Un écran demandant le code PIN apparait. Entrer 0000 puis cliquer sur OK


5 – Votre dispositif est désormais appairé

_________________
I'm sure we'll meet again, In hell! (Suicide Commando)


Dernière édition par Base le Mar 2 Jan 2018, 19:09; édité 1 fois



Base
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 25 Fév 2009
Messages: 12 297
Localisation: Vers Lyon
Genre: Homme

MessagePosté le: Mar 2 Jan 2018, 19:06    Sujet du message: [TUTO] - [ElMod Fusion] - Utiliser un téléphone ou une tablette pour la configuration Répondre en citant

3 - Utiliser ElMod App pour Android

1 – Mettre sous tension le véhicule avec le module ElMod Fusion et le module ElMod Bluetooth connecté

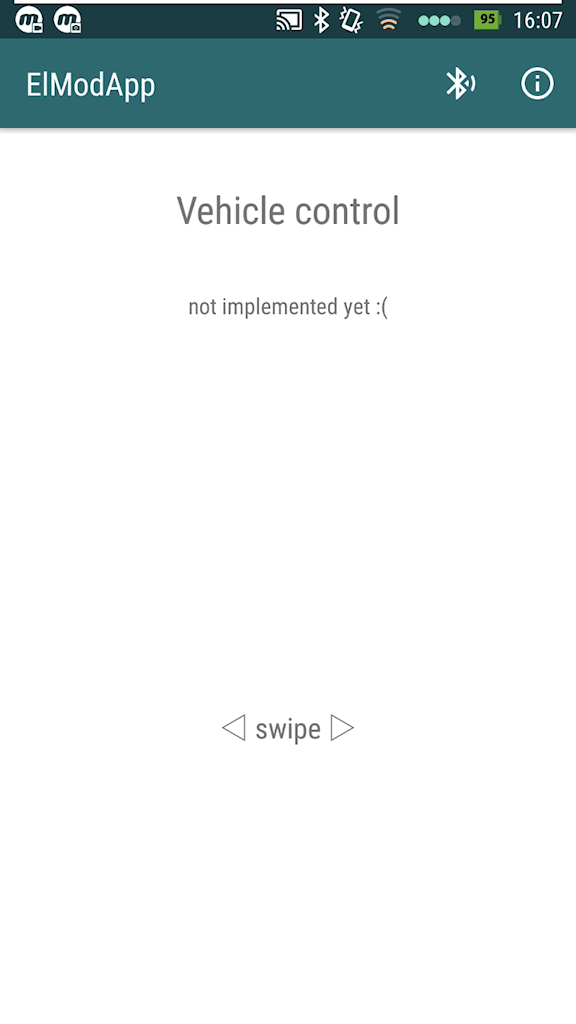

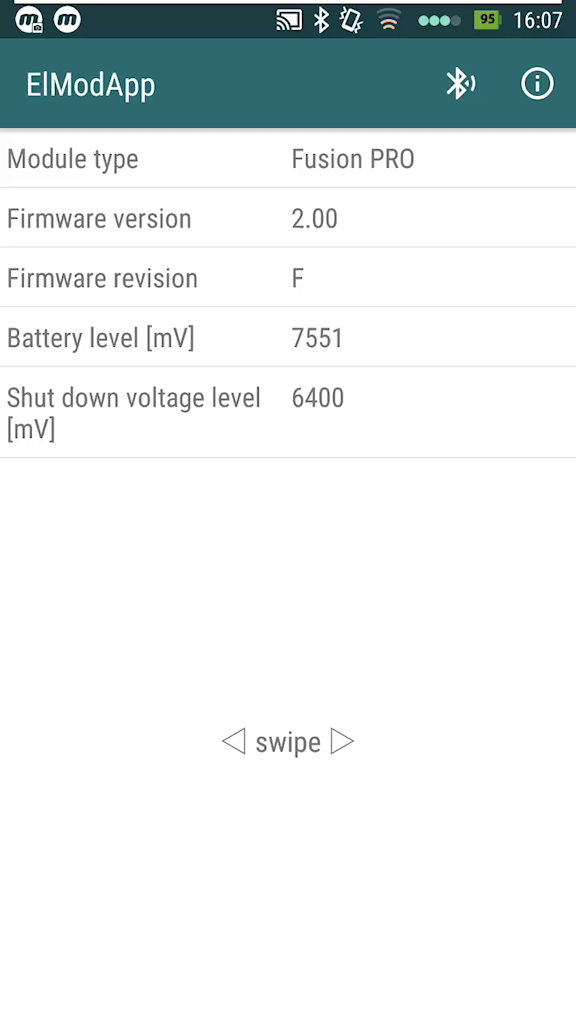

2 – Lancer l’application ElMod App sur l’appareil Android, l’écran suivant apparait :

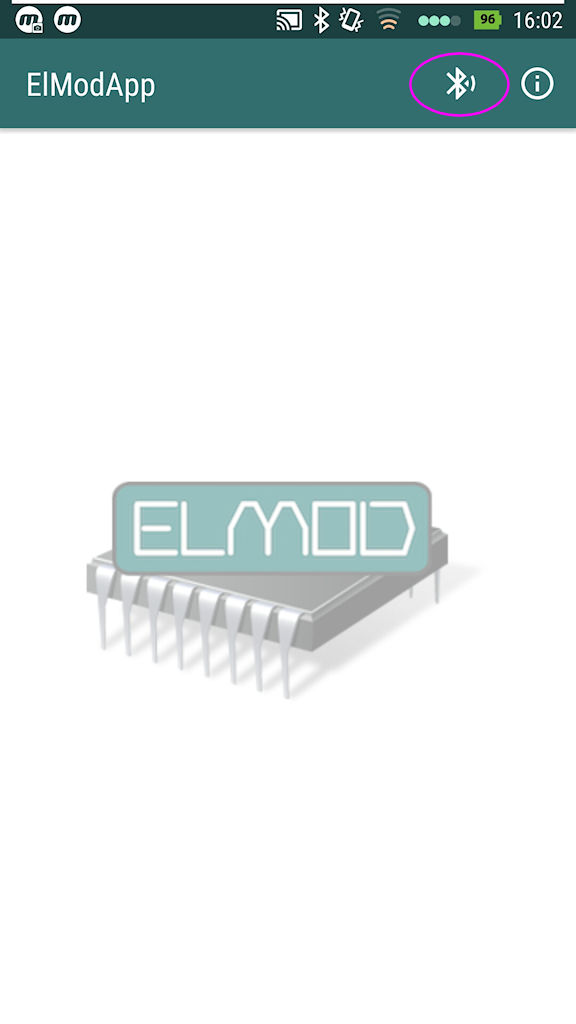

Remarque : Il se peut que l'écran ci-dessus n'apparaisse pas lors du premier lancement... Dans ce cas il y aura un écran avec le logo ElMod au milieu... Si c'est le cas :

vérifier que tout soit sous tension, que l’appairage Bluetooth soit effectué et cliquer sur le symbole Bluetooth

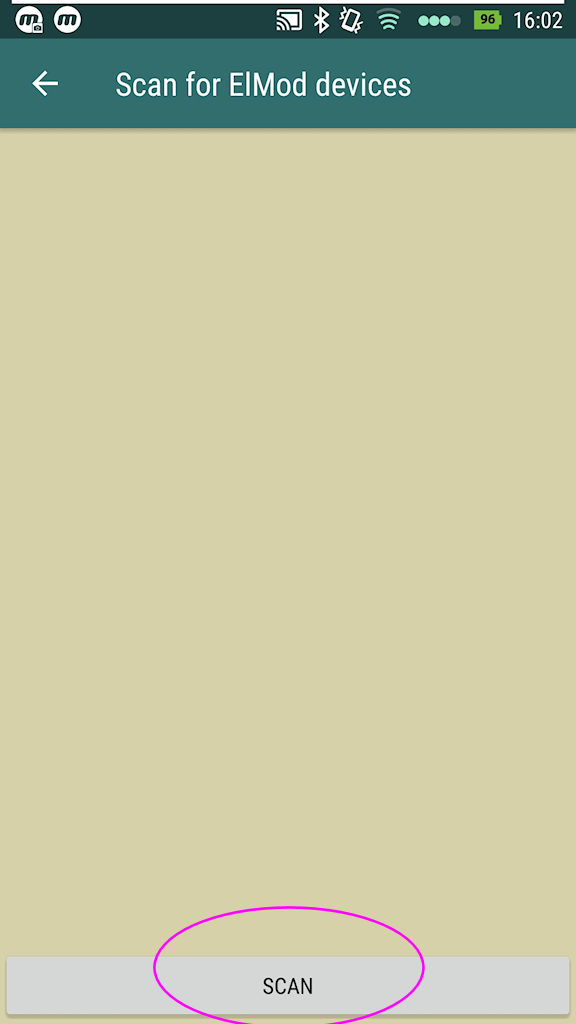

L'écran suivant apparait, cliquer sur Scan

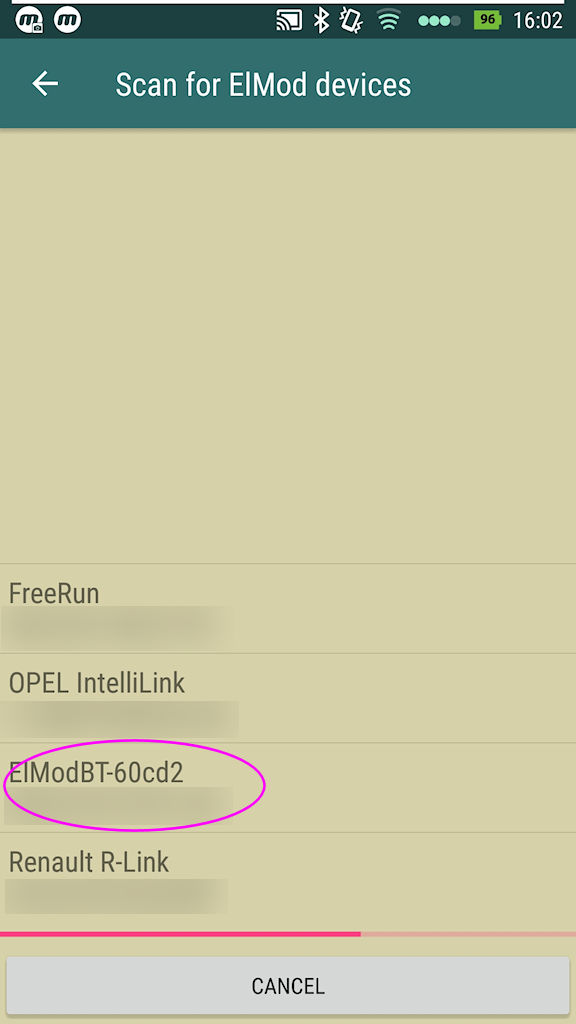

Lorsque ElModBT apparait dans la liste, cliquer dessus

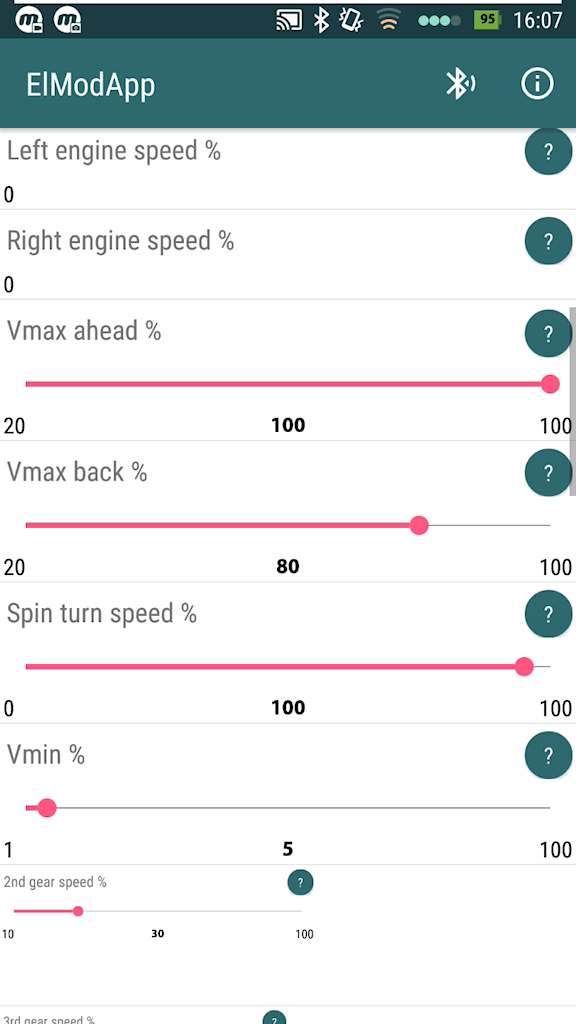

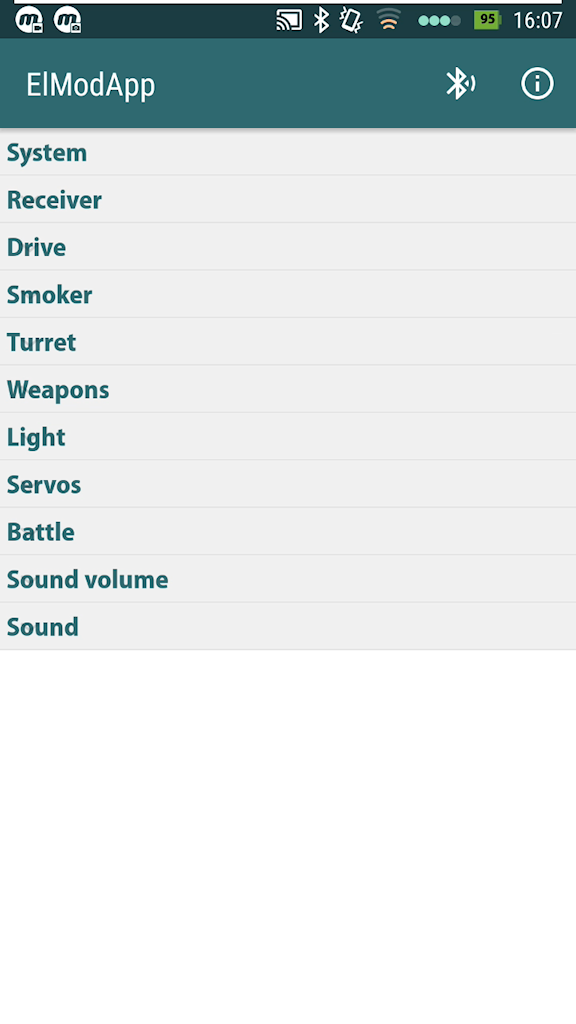

3 – En faisant défiler les écrans sur la gauche, vous aurez accès à toutes les fonctions






Les changements de paramètres sont immédiatement pris en compte et sauvegardé directement dans le module Fusion

Pratique ! Plus besoin d'ouvrir le char ni d’avoir un PC a portée de main
