PostPosted: Fri 2 Feb 2018, 18:46    Post subject: Fumigène Reply with quote

Pour mes 2 premiers modèles ( Tigre Tamiya et PzIII Taigen ), j'avais employé un fumigène Graupner , avec une soufflante
dont le corps était fait dans un bouton de chaîne stéréo, avec l'hélice faite en plaques de laiton, le moteur électrique de
récupération, genre enregistreur VHS. Consommation de la soufflante : une dizaine de mA.
La soufflante aspirait la fumée.

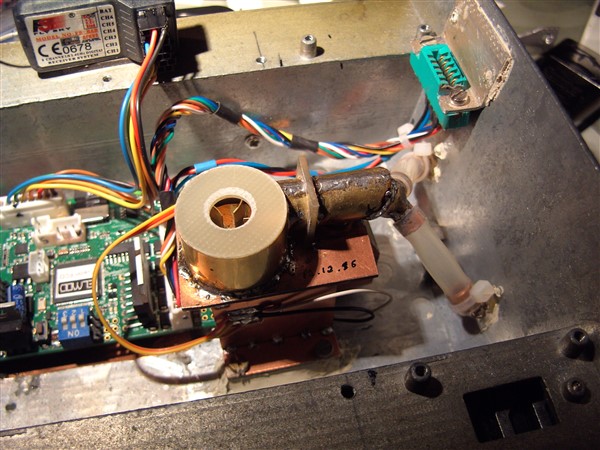

Celui-çi pour le PzIII :





Le tube coudé en cuivre au dessus pivote pour le remplissage de liquide.
Le problème avec ce système, c'est que la fumée contient des gouttelettes qui vont dans la soufflante

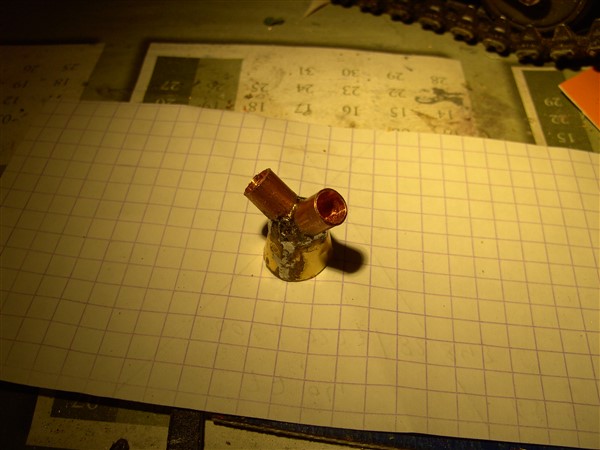

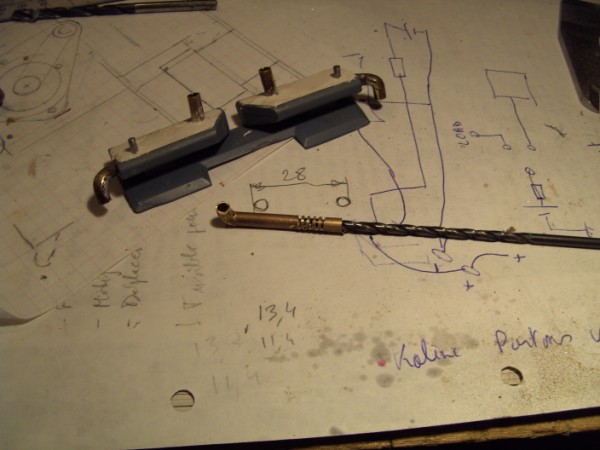

Pour pouvoir faire des coudes serrés avec un tube en laiton :

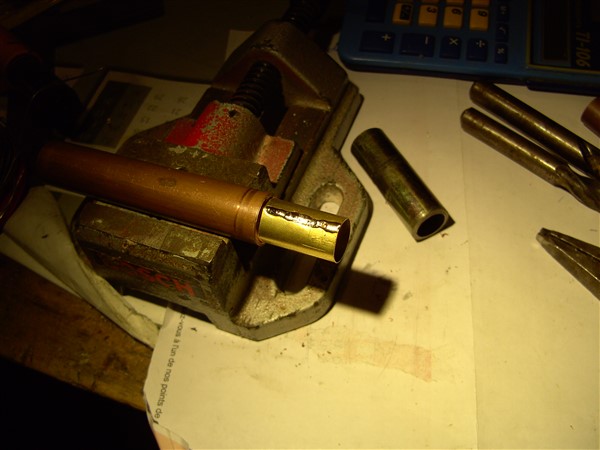

Des rainures à la Dremel, plier puis souder.


Après avoir vu sur un forum un autre système, aussi avec un Graupner mais un caisson pour augmenter la capacité du liquide et
un mini ventilateur ( mais qui me semblait consommer autant que le fumigène ), fait ce système qui combine les 2:

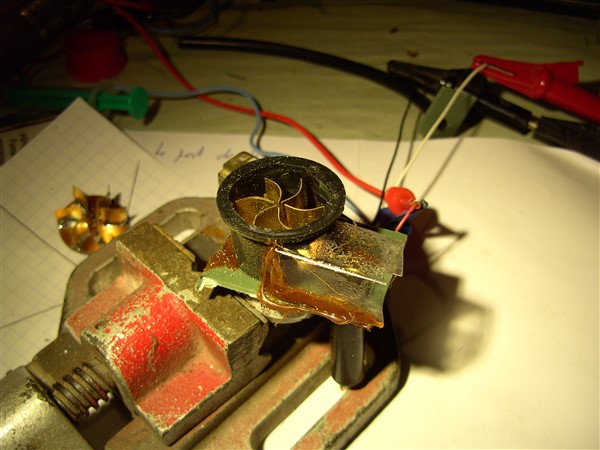

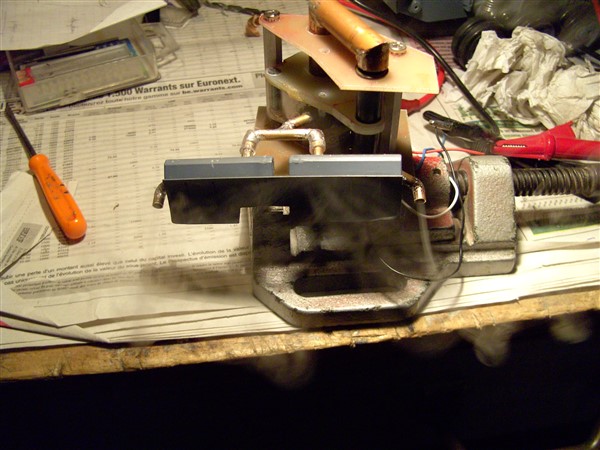

Essai du nouveau principe : la soufflante n'aspire plus la fumée mais la pousse :

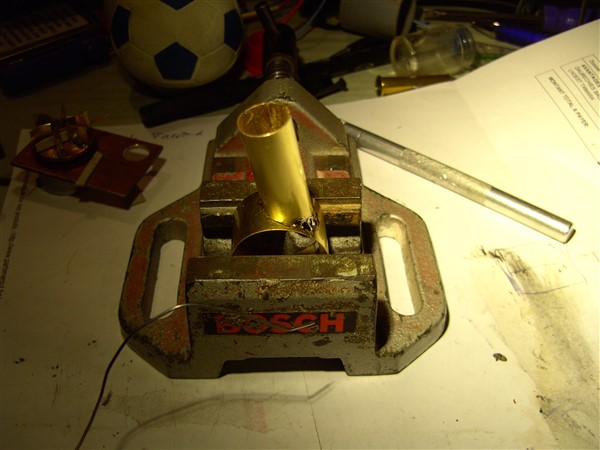

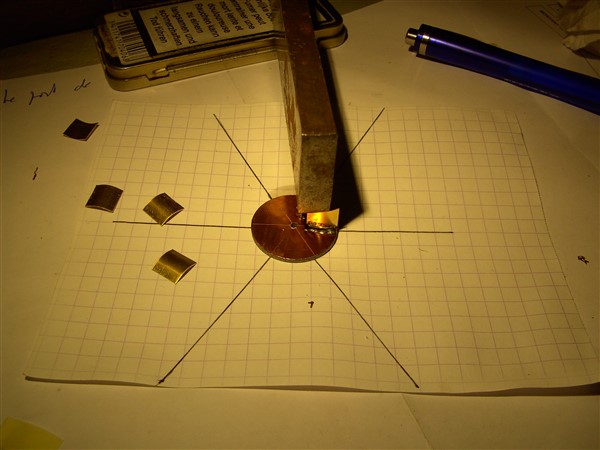

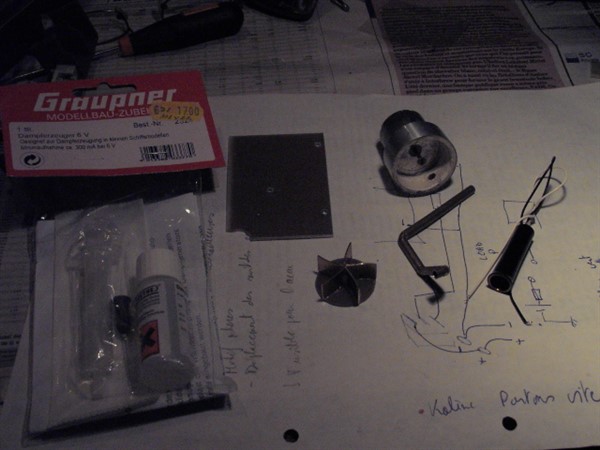

Fabrication du "carter d'hélice", en feuille de laiton ( épaisseur +- 1mm )








Le support : en plaques de circuit imprimés :








A gauche le caisson qui contient le liquide avec le cylindre du fumigène Graupner dont la gaine plastique est enlevée,
2 rainures dans le bas du corps cylindrique du fumigène qui permettent au liquide contenu dans le caisson de passer dans le corps du fumigène.
A gauche du caisson : tube de remplissage

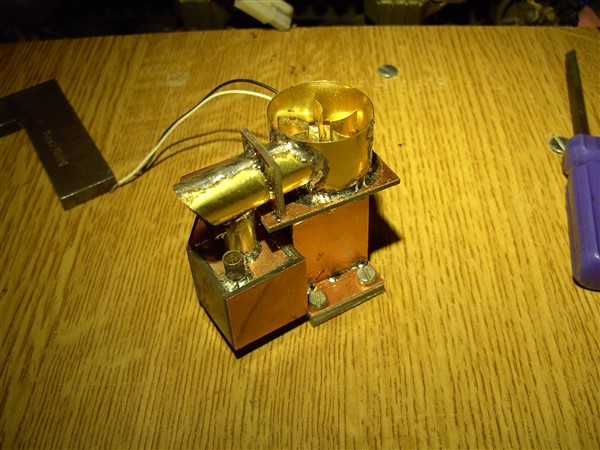

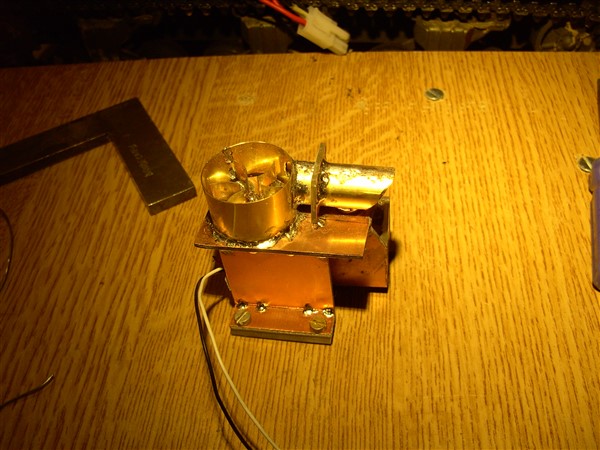

Le produit fini :

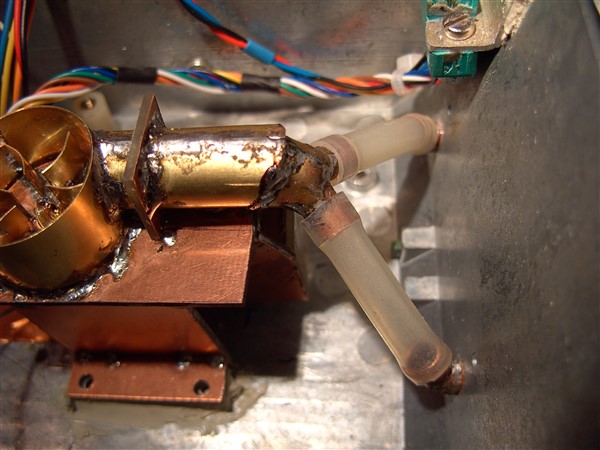

La plaque verte au dessus de l'hélice empêche la fumée de refouler.


Je posterai prochainement une vidéo
