Bonjour à tous,
Dur dur de présenter son Tigre après celui de Armone, mais varietas delectat, n’est-ce pas !?
Alors voilà, c’est mon premier char RC, acheté en 2003. J’ai dû me contenter de baver devant sa publicité avant de pouvoir me le payer.

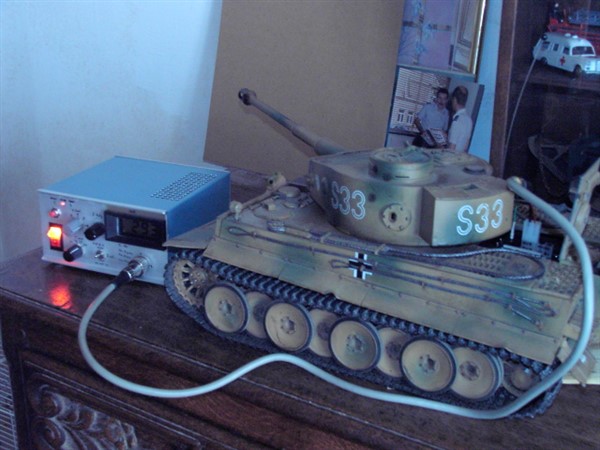

C’est du Tamiya, mais je trouvais que c’était un peu triste de devoir par exemple devoir ouvrir
le char pour pouvoir débrancher les accus ou les recharger. Donc, Tamiya ou pas,modifications :

-Des fusibles pour protéger les accus,
-un interrupteur général,

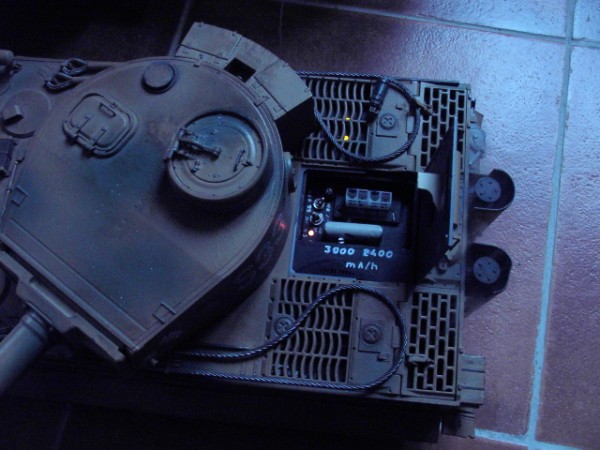

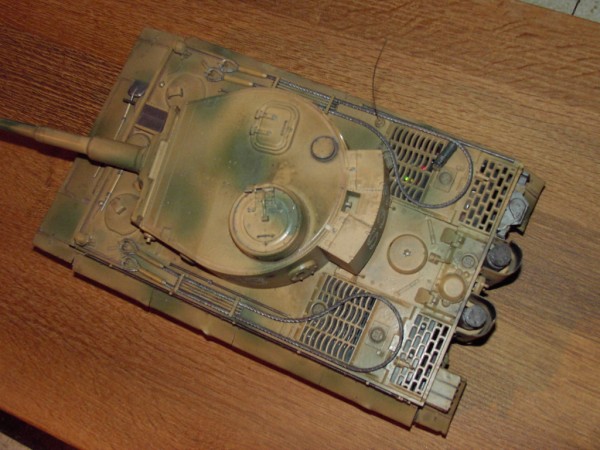

-des boutons-poussoir pour pouvoir faire pivoter la tourelle sans devoir allumer ni le char ni la télécommande, pour pouvoir ouvrir la   trappe moteur, sous laquelle se trouveront les connecteurs de charge des accus, le remplissage d’un fumigène, un interrupteur pour   avoir 2 niveaux de volume : en intérieur ou en extérieur,
-une surveillance des accus pour qu’ils ne descendent pas en dessous de 6V,
-une possibilité d’alimenter par une pile extérieure le moteur de rotation de la tourelle pour pouvoir enlever celle-ci si les accus   sont morts ( arrivé 1 fois )
 Tout ceci se trouve dans le boîtier haut-parleur.


- Un « embrayage » qui permet de débrancher les moteurs et de monter dans les tours ( point de vue sonore ) à l’arrêt, ou qui agit quand les accus du char, ou de la radiocommande sont trop faibles,
- Le flash du canon est rigidifié et peut se rétracter pour exposition statique
- Les 2  pièces ( X2 ) des axes du canon ( MD4 et E33 ) sont remplacées par une seule     pièce en métal qui permet le démontage
 du canon ( on ne sait jamais )

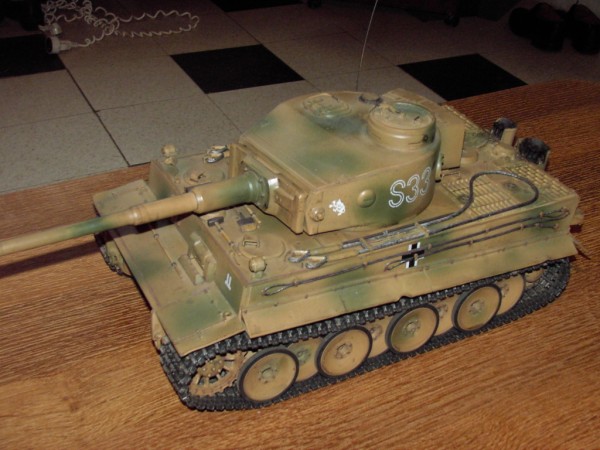

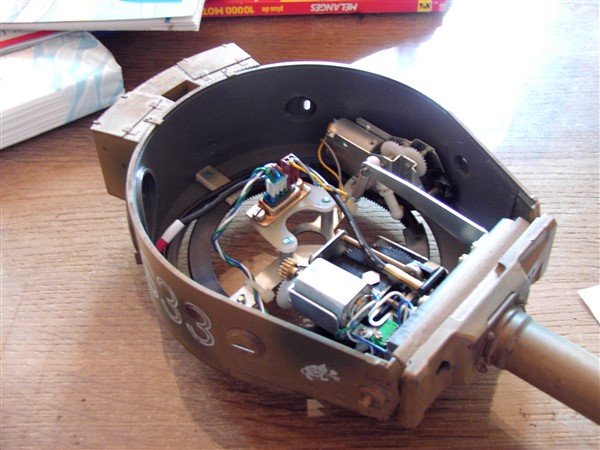

Juste une photo, le reste demain :



_________________
Tout problème complexe peut se décomposer en problèmes plus simples.



Publicité







MessagePosté le: Dim 4 Fév 2018, 19:54    Sujet du message: Publicité

PublicitéSupprimer les publicités ?



Base
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 25 Fév 2009
Messages: 12 507
Localisation: Vers Lyon
Genre: Homme

MessagePosté le: Dim 4 Fév 2018, 23:28    Sujet du message: Tigre I S33 Répondre en citant

Génial, tu as fais pleins de modifs astucieuses  Bourré de bonnes idées !
_________________
I'm sure we'll meet again, In hell! (Suicide Commando)



Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 942
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Lun 5 Fév 2018, 00:50    Sujet du message: Tigre I S33 Répondre en citant

Effectivement, plein d'excellentes idées pour se simplifier la vie en terme d'entretien ou pour animer un modele sans avoir a mettre en route sa radio (a l'epoque le 25.4ghz etait encore loin !)


_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



Griotte86
OP Radio Char Lourd
OP Radio Char Lourd


Hors ligne


Inscrit le: 23 Mai 2012
Messages: 1 188
Localisation: 86

MessagePosté le: Lun 5 Fév 2018, 13:01    Sujet du message: TIgre I S33 Répondre en citant

superbe boulot,vivement demain que l'on en sache plus  tu peux nous détailler un peut tes modifications ? Ou Top secret  ça me semble pleins de bonnes idées,et Top niveau réalisation,et tu osais pas le présenter



bobo41
Cadet
Cadet


Hors ligne


Inscrit le: 01 Fév 2018
Messages: 28
Localisation: Belgique
Genre: Homme

MessagePosté le: Lun 5 Fév 2018, 13:46    Sujet du message: Tigre I S33 Répondre en citant

Merci

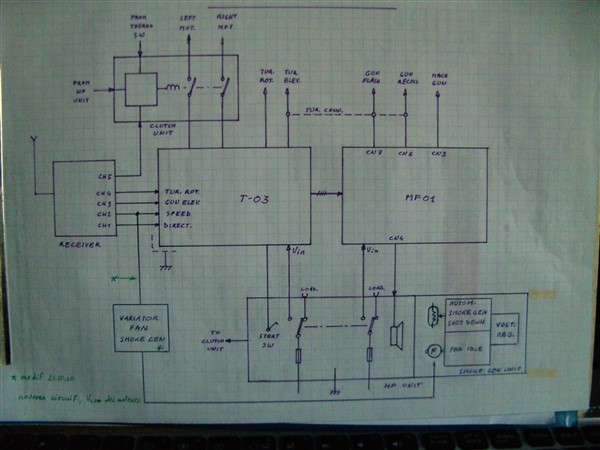

Le schéma bloc  :

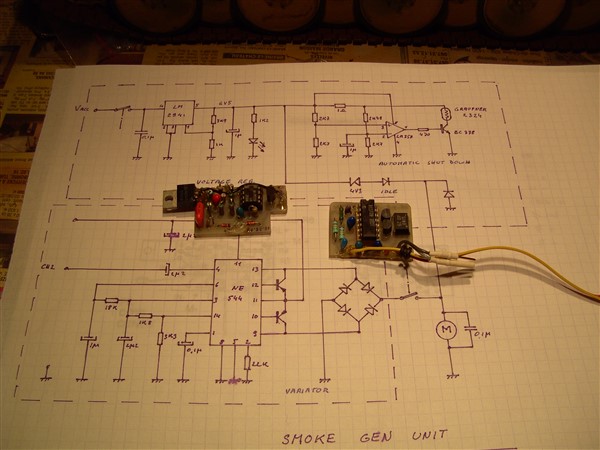

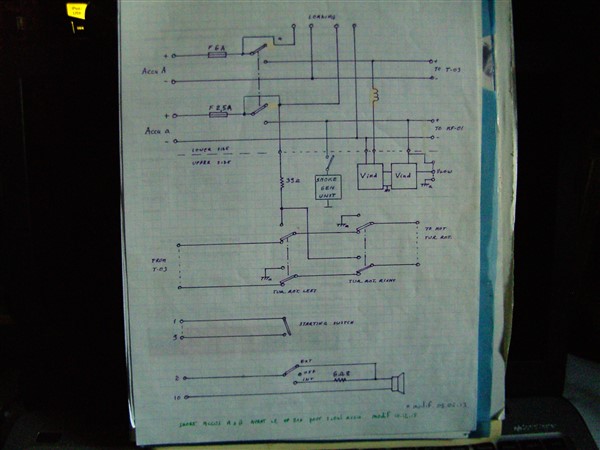

Le schéma du boîtier haut-parleur :





Le système de rotation de tourelle de secours : tout simple : 2 fils en parallèle sur le moteur

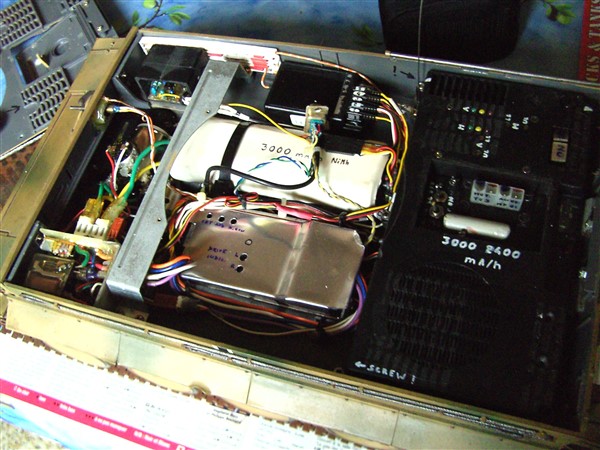

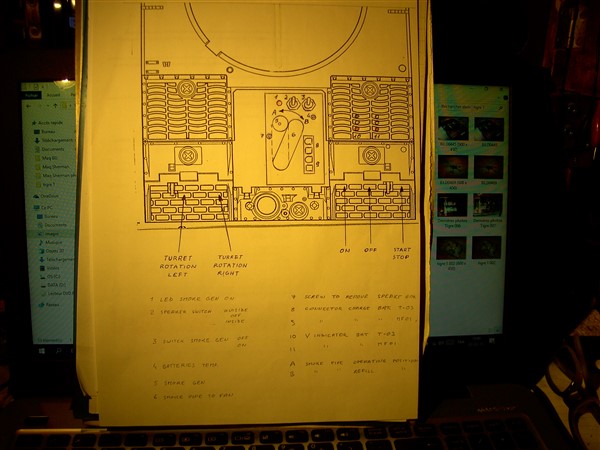

En dessous à gauche : l"embrayage"

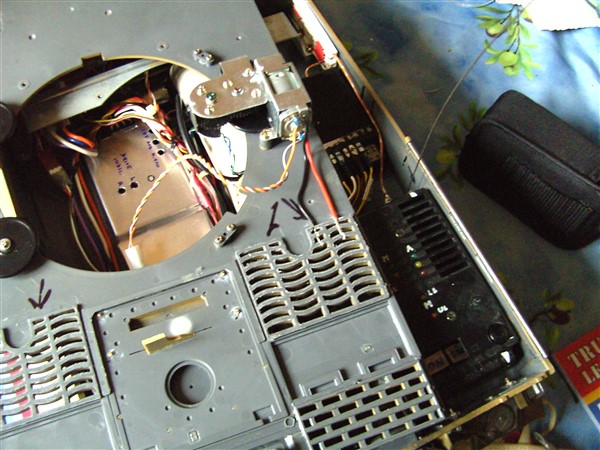

Au dessus à droite l'interrupteur général, on voit moins bien au dessus le bouton-poussoir de démarrage,
En dessous à droite les boutons-poussoir de rotation tourelle, char éteint
Au milieu de la boîte haut-parleur le tube du fumigène, pivote pour le remplissage du liquide

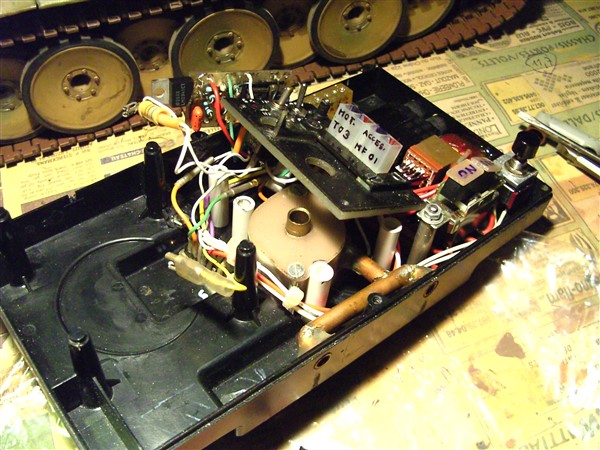

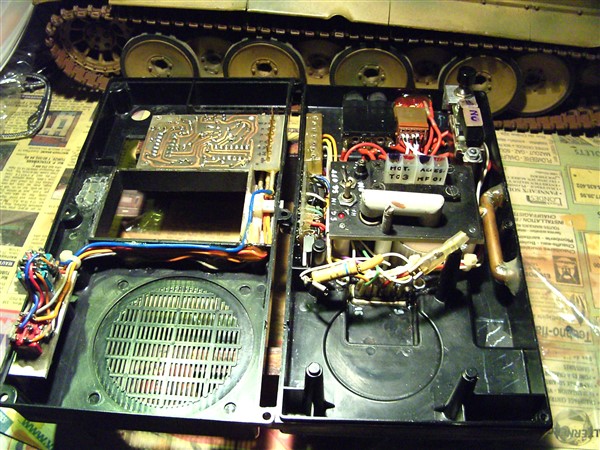

Boîtier haut-parleur ouvert :

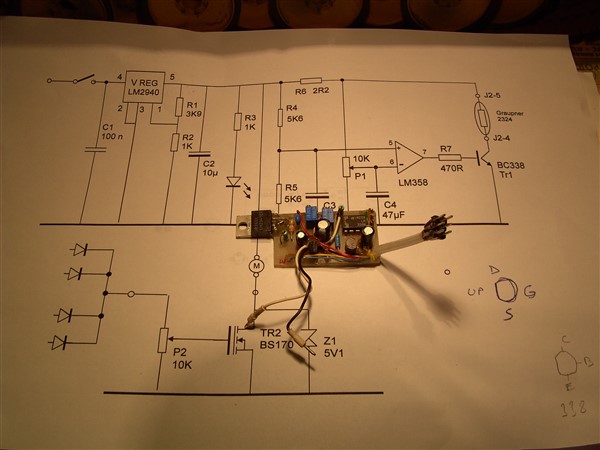

Le premier système de commande du fumigène ( avec coupure automatique quand plus de liquide ):





Remplacé par celui-ci, qui fait la même chose :

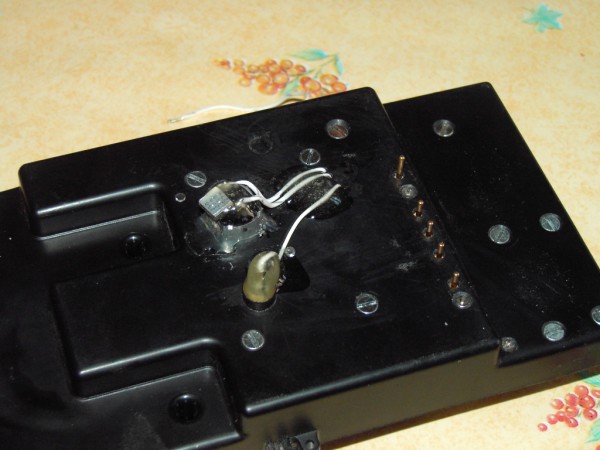

Le dessous du boîtier HP :







Le connecteur de tourelle, sur lequel viennent se connecter les modules flash et élévation canon :

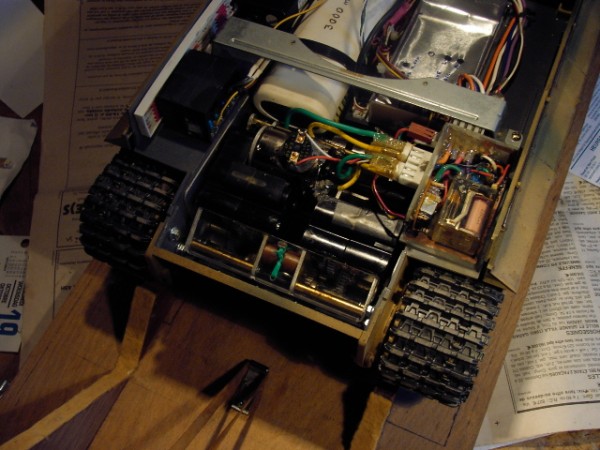

Détail sur l'embrayage : l'électronique d'un servo commande un relais qui coupe les moteurs, oublié de le mentionner au
début de la présentation : rajouté des protections thermiques sur les moteurs

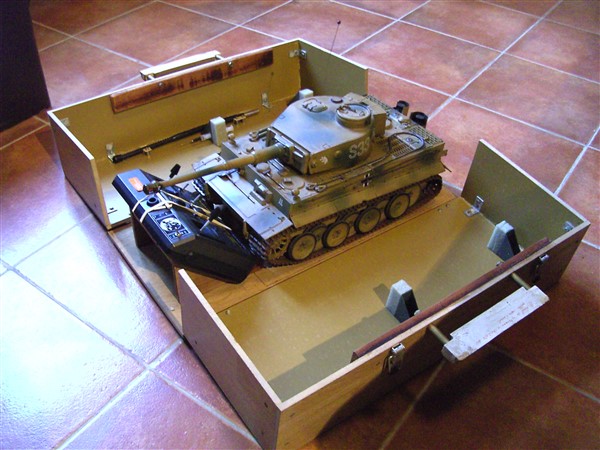

Dans sa caisse de transport :
