Voilà, à peine mon Hetzer terminé que je me lance dans la construction d'un second Hetzer.

L'avantage du Hetzer, c'est qu'il est peu encombrant (il tient dans une boite à peine plus large qu'une boite à chaussure) et son montage est relativement simple.

Et il offre toutes les options d'un char rc: tir / mg / chenilles.

Mon but dans ce post, c'est de vous détailler le plus possible son montage pour que, si cela vous tente, vous puissiez réaliser votre propre hetzer.

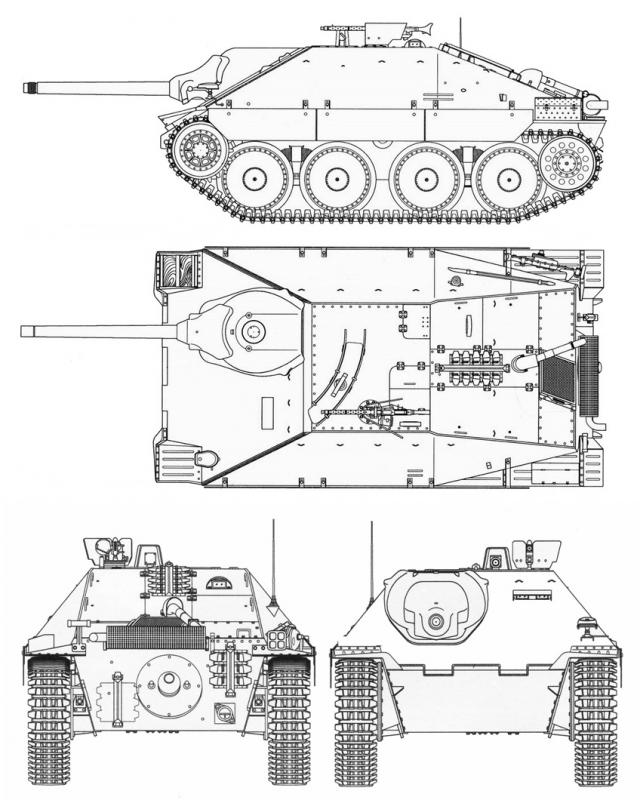

Point de départ: le plan que j'ai utilisé (en A4, multiplier par 2,2 les dimensions des profils supérieurs pour taille au 1:16)




1. Le matériel:

-Des roues intérieures de panther / jagdpanther (rc tank fourni un chassis de jagdpanther avec toutes les pièces utiles a environ 40 euros)



-Des bras de suspensions de panther / jagdpanther

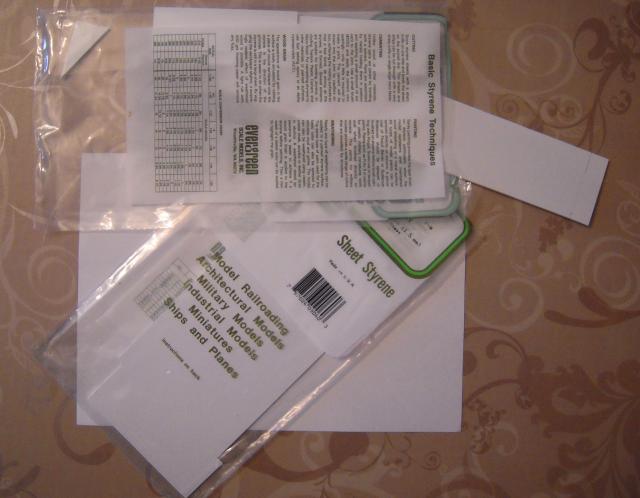

-Et surtout, de la carte plastique épaisseur 2 mm (on en trouve dans tout bon magasin de modélisme)




-En éléctronique: platine rx18 / transmission de panzer IV / platine de reception / pièce de tir bille ou IR / HP

1. Cotés et fond de caisse:

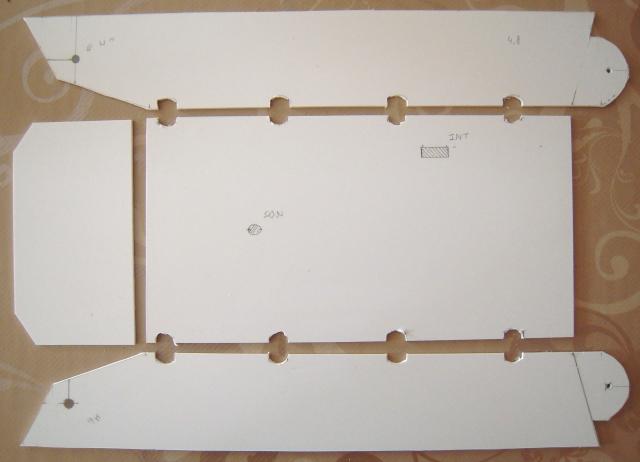

Carte plastique de 2 mm.

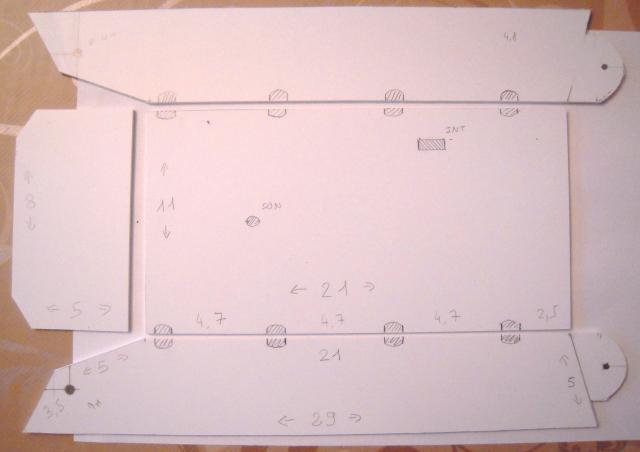

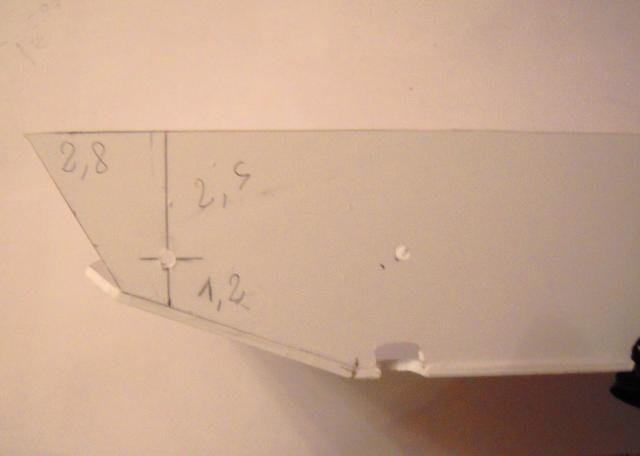

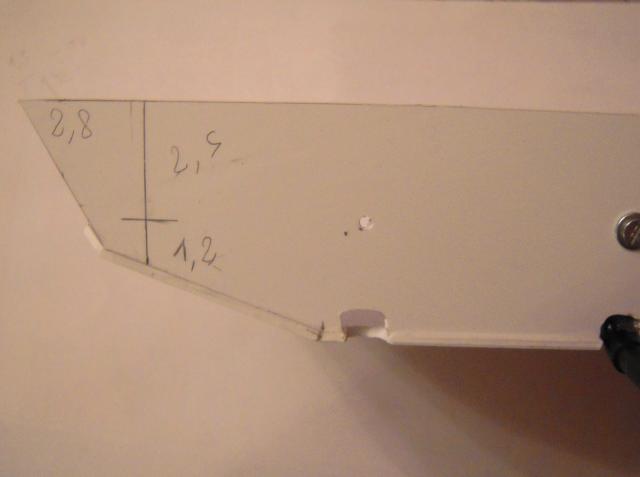

Je vous fourni les dimensions des pièces inscrites directement dessus en cm.



En hachuré les parties qui seront percées.



Publicité







MessagePosté le: Mar 22 Mai 2012, 19:57    Sujet du message: Publicité

PublicitéSupprimer les publicités ?



Pz
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2007
Messages: 6 064
Localisation: Tourcoing (59)

MessagePosté le: Mar 22 Mai 2012, 20:09    Sujet du message: Hetzer de A à Z Répondre en citant

Merci pour cette initiative  !43  je vais suivre ça avec soin  armeea5
_________________
La guerre, c'est comme la chasse! Sauf qu'à la guerre, le lapin tire! (de Gaulle)
« Si les chars d’assaut réussissent, alors la victoire suit. » ( Guderian )


Relis toujours attentivement tes écrits pour vérifier qu'il ne aucun mot.



Gunner Vogt
As
As


Hors ligne


Inscrit le: 29 Oct 2008
Messages: 9 822
Localisation: kilmarnoch
Genre: Homme

MessagePosté le: Mar 22 Mai 2012, 20:30    Sujet du message: Hetzer de A à Z Répondre en citant

excellent! merci armee2 armee2 armee2 armee2 armee2
_________________



MIC
Chef de colonne
Chef de colonne


Hors ligne


Inscrit le: 02 Sep 2011
Messages: 3 675
Localisation: vers bordeaux

MessagePosté le: Mer 23 Mai 2012, 09:20    Sujet du message: Hetzer de A à Z Répondre en citant

Très sympa armee2 !!! Merci à toi! 32*
_________________
Si vis pacem, para bellum.



Phil66
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 16 Avr 2010
Messages: 2 485
Localisation: D-Schleswig Holstein

MessagePosté le: Mer 23 Mai 2012, 18:08    Sujet du message: Hetzer de A à Z Répondre en citant

Oui tres sympa merci bien



kaysergui
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 13 Nov 2010
Messages: 2 341
Localisation: Marne

MessagePosté le: Mer 23 Mai 2012, 19:46    Sujet du message: Hetzer de A à Z Répondre en citant

-On poursuit: Réalisation de la caisse et pose des bras de suspensions

-A l'aide d'une dremel, réaliser les encoches qui serviront à placer les bras de suspensions (partie grisée de l'étape précédente)

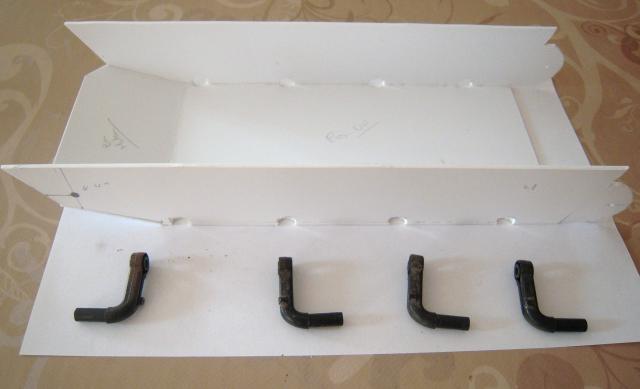

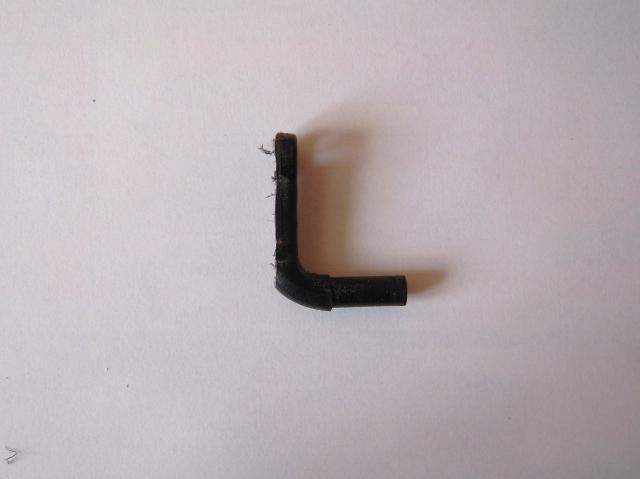

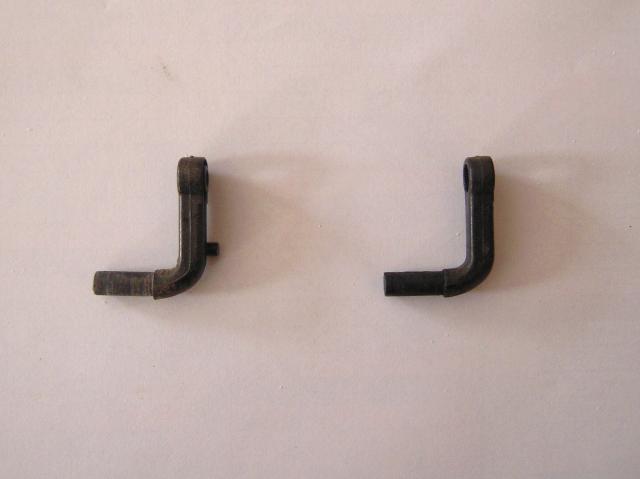

-Bras de suspensions de panther / jagdpanther (retirer le téton qui dépasse -pièce de gauche d'origine / pièce de droite travaillée)

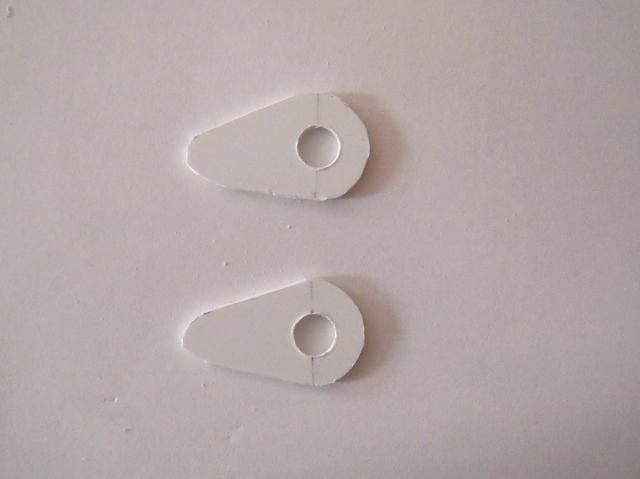

-Puis coller les 5 pièces ensemble: les encoches forment un trou pour y placer les bras de suspensions

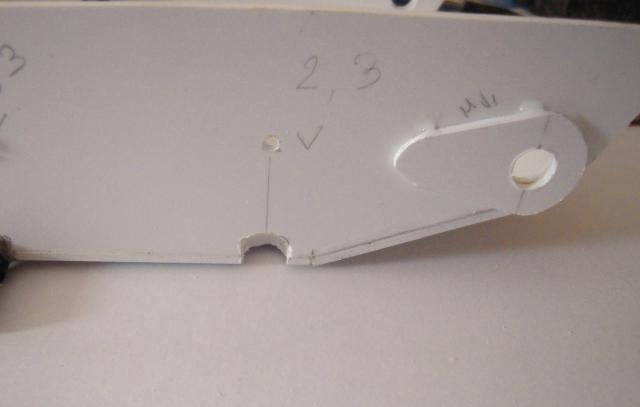

-Plaquer à l'intérieur de la caisse les bras de suspension et faire un repère à l'intérieur du trou du bras au crayon

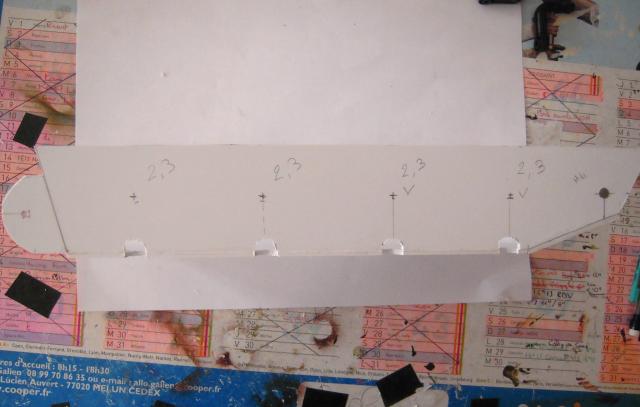

-Normalement, il y a 2,3 cm entre le haut de la caisse et le trou à réaliser pour loger le boulon qui maintiendra le bras -percer à cet enplacement

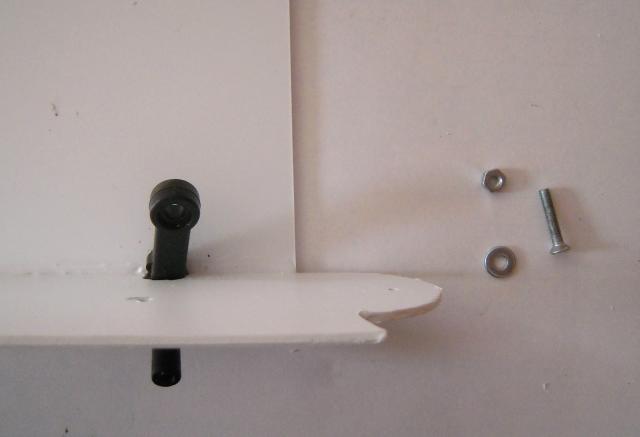

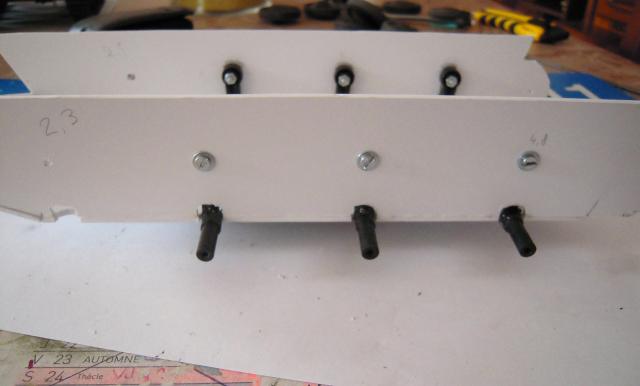

-Pour fixer les bras à la caisse: boulon de 1,5 cm de longueur et de 2 mm de diamètre (à droite de la photo)



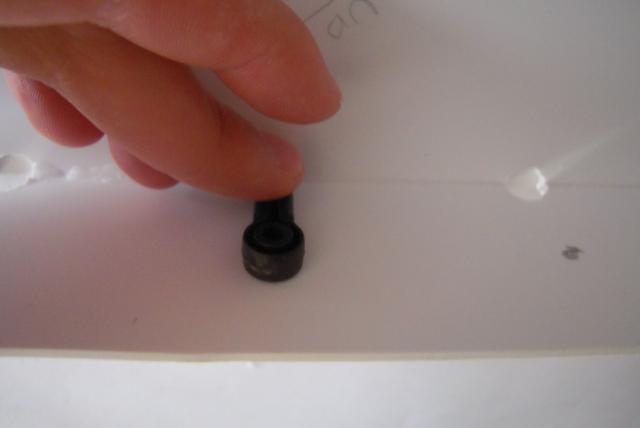

-Fixer les bras de suspensions à la caisse grâce au boulon (possibilité d'ajouter de la colle sous et autour du bras mais le boulon fixe le tout)

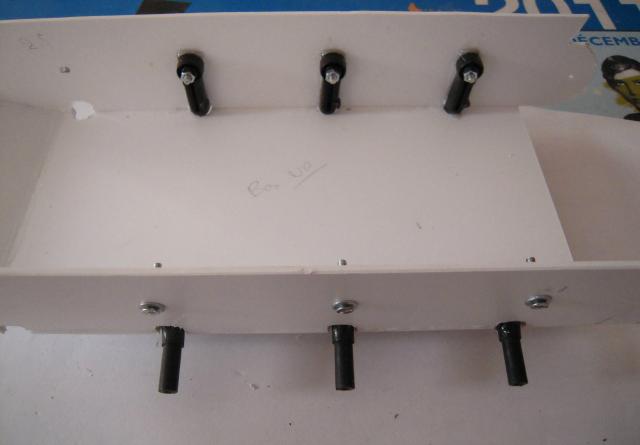

-On obtient cela, les bras sont boulonnés pour une bonne rigidité: Ne pas fixer les deux bras avant qui subiront un traitement particulier (ils seront fixés avec la transmission)



J'essaye de détailler le plus possible, n'hésitez pas à me demander une précision si besoin 30*



MIC
Chef de colonne
Chef de colonne


Hors ligne


Inscrit le: 02 Sep 2011
Messages: 3 675
Localisation: vers bordeaux

MessagePosté le: Mer 23 Mai 2012, 20:08    Sujet du message: Hetzer de A à Z Répondre en citant

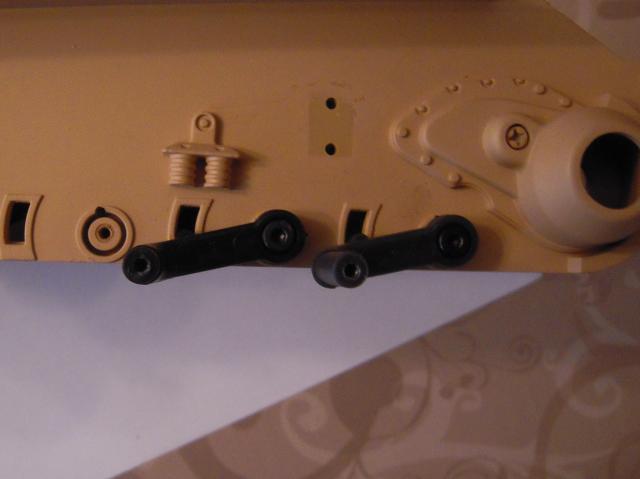

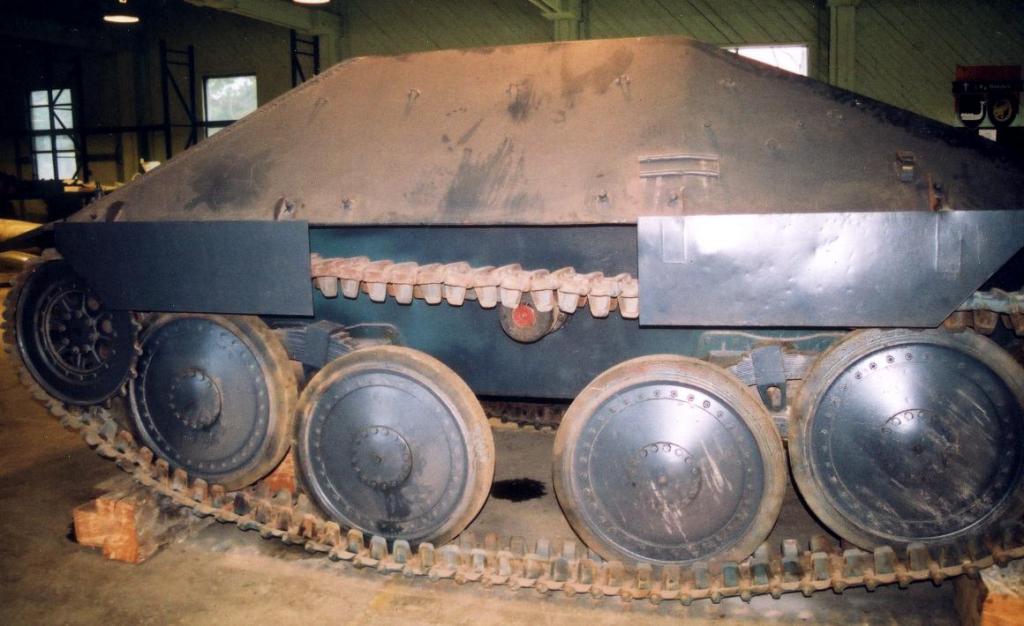

Il ne serait pas possible d'ajouter des suspensions? On aperçoit sur cette photo à quoi elles ressemblent:

Ce n'est peut-être pas très utile, mais c'est toujours sympa de voir les roues bouger séparément quand le char roule armeea23 ...
_________________
Si vis pacem, para bellum.


Dernière édition par MIC le Mar 29 Mai 2012, 22:57; édité 1 fois



kaysergui
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 13 Nov 2010
Messages: 2 341
Localisation: Marne

MessagePosté le: Mer 23 Mai 2012, 20:41    Sujet du message: Hetzer de A à Z Répondre en citant

Fondamentalement, sur un scratch tout est possible, après c'est une question de temps, d'idées et de budjet.

A mon avis le mieux serait d'aller vers des suspensions type Panzer III/IV, mais une fois le bras placé, il faudra adapter un système de ressort pour que les roues fassent pression sur la chenille.

Sans suspension le char fonctionne très bien et ne déchenille pas, mais c'est clair que l'effet d'écrasement est perdu et fait perdre en réalisme.



patton
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 01 Oct 2007
Messages: 9 875
Localisation: charente maritime 17

MessagePosté le: Mar 29 Mai 2012, 18:10    Sujet du message: Hetzer de A à Z Répondre en citant

comme dit kayser tous est possible les suspension du hertzer en photo sont celle du PZ II a " lames "

tres bon taf j'adore armee2
_________________
"Dieu créa Napoléon, puis il se reposa" ( la chaise )



Monk
ETAT MAJOR
ETAT MAJOR


Hors ligne


Inscrit le: 08 Déc 2010
Messages: 6 512
Localisation: Villeurbanne
Genre: Homme

MessagePosté le: Mer 30 Mai 2012, 14:54    Sujet du message: Hetzer de A à Z Répondre en citant

Merci pour cette realisation pas a pas !! armee2 armee2
ca va sans doute donner des idées a pas mal de personnes !
_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



MIC
Chef de colonne
Chef de colonne


Hors ligne


Inscrit le: 02 Sep 2011
Messages: 3 675
Localisation: vers bordeaux

MessagePosté le: Mer 30 Mai 2012, 15:19    Sujet du message: Hetzer de A à Z Répondre en citant

Il nous tarde de voir la suite armee2 ...
_________________
Si vis pacem, para bellum.



kaysergui
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 13 Nov 2010
Messages: 2 341
Localisation: Marne

MessagePosté le: Sam 2 Juin 2012, 12:24    Sujet du message: Hetzer de A à Z Répondre en citant

-La suite:

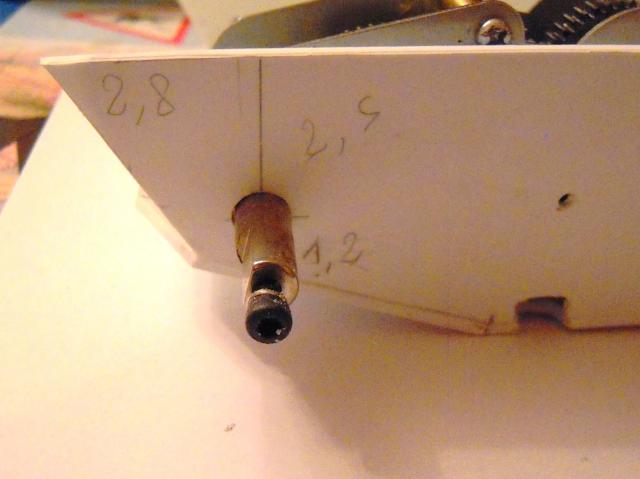

-Repérer l'emplacement de l'arbre de transmission à l'aide des indications de l'image:



-Percer à l'emplacement désigné:



-Elargir le trou jusqu'à ce que la transmission passe sans effort:





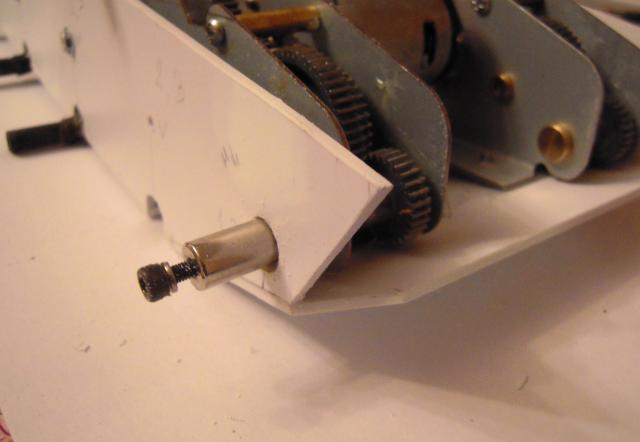

-Pièces pour habiller l'arbre de transmission:

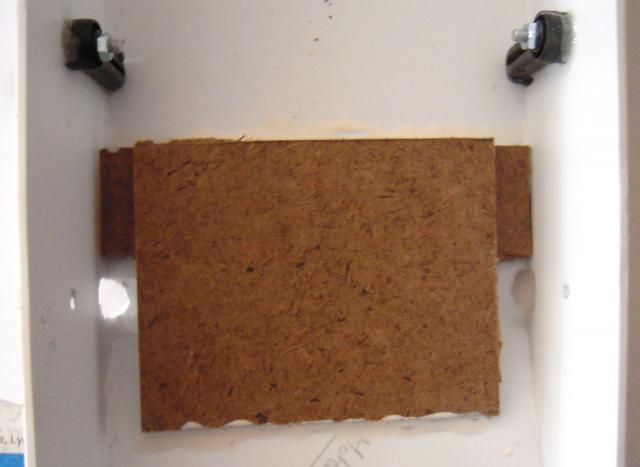

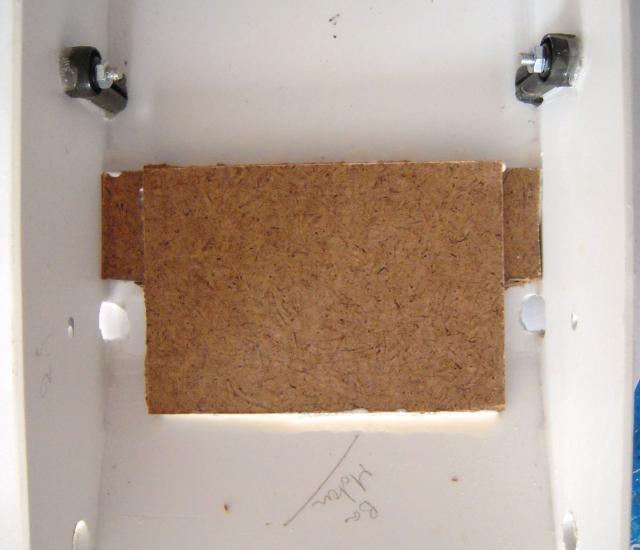

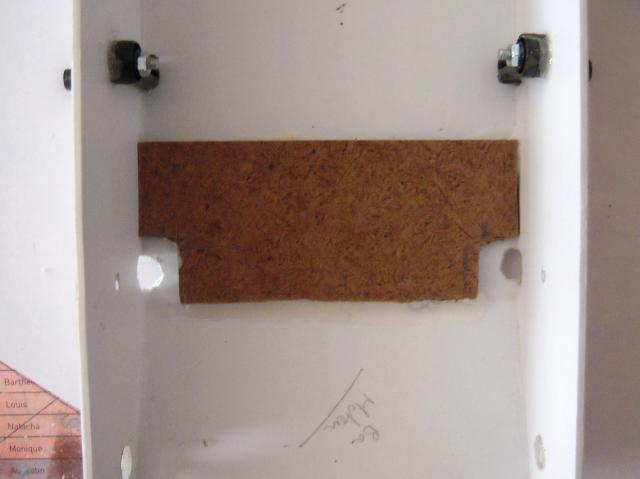

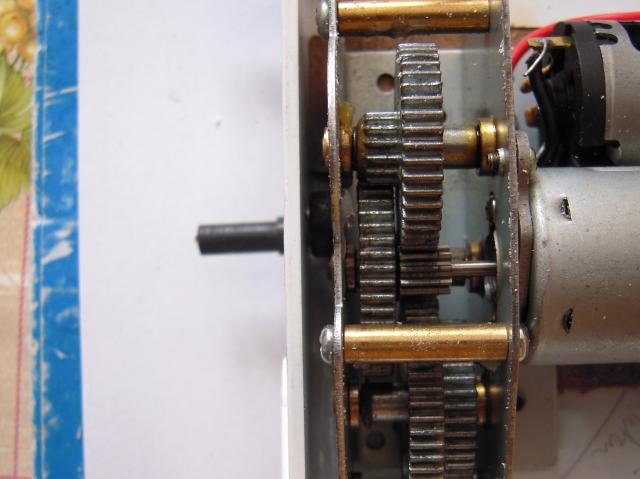

-Equilibrage de la transmission: ajout de 3 plaques de 2mm pour poser la transmission (ces plaques formeront l'épaisseur dans laquelle les vis maintiendront la transmission-donc bien coller le tout)








kaysergui
Chef de peloton
Chef de peloton


Hors ligne


Inscrit le: 13 Nov 2010
Messages: 2 341
Localisation: Marne

MessagePosté le: Sam 2 Juin 2012, 12:33    Sujet du message: Hetzer de A à Z Répondre en citant

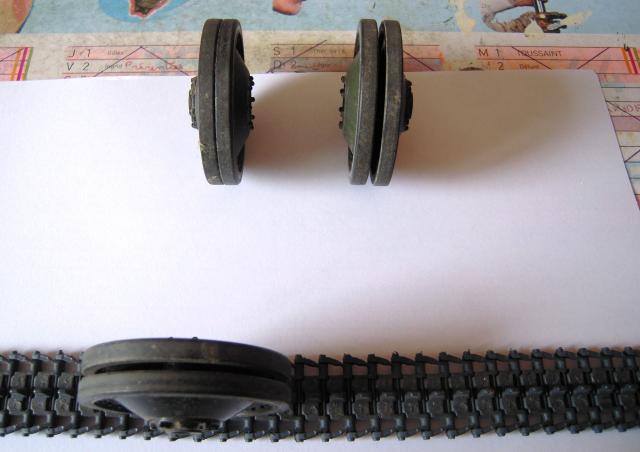

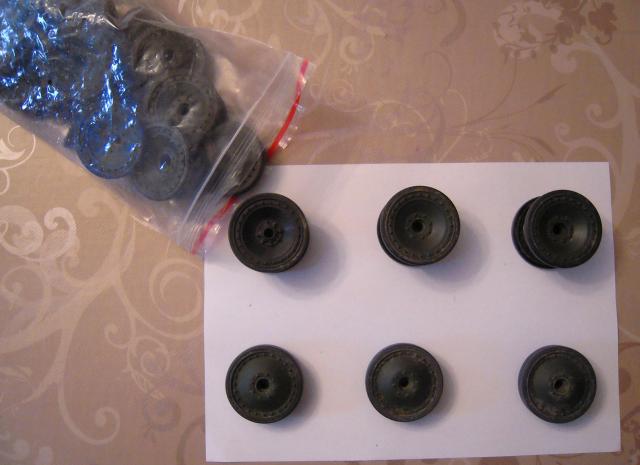

-Roues: Séparer les deux faces des roues intérieures de panther. Coller en laissant un écart de 3-4mm afin que les dents de chenilles passent facilement.

Noter que les dents de chenilles plastiques sont légèrement plus fines que celles en métal, donc mieux vaut prvoir large que pas assez. Ces roues guideront la chenille.

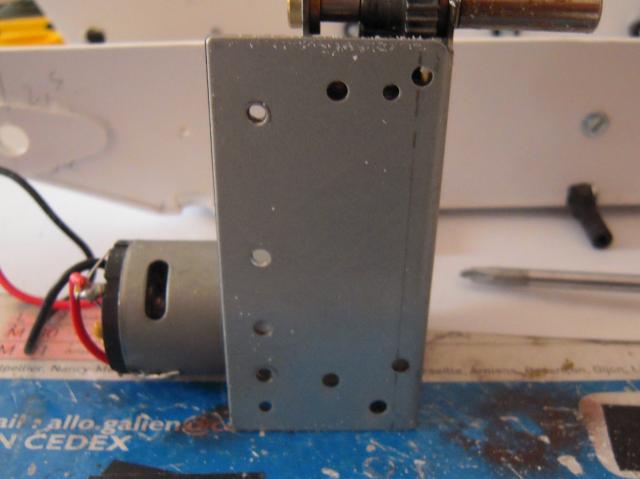

-Retirer les vis sous la transmission pour qu'elle soit à plat. On fixera la transmission par le dessus dans ces emplacements.
