PostPosted: Mon 16 Feb 2015, 23:34    Post subject: Tigre I late version HL Reply with quote

Bonjour à tous !


Donc suite à ma présentation, j'ouvre un sujet sur le projet de transformation de mon Tigre I. C'est la version Full Metal avec tire à billes. Les travaux ont débuté fin octobre 2014.

Il y a beaucoup de travail mais cela prendra le temps qu'il faut ! Et ce qui compte, c'est le résultat !


Voici donc 2 photos du char originale !








Tout dont  je ne vais pas utiliser






Et de quoi je vais l'équiper pour l'électronique






Pour ce qui est des grosses modifications :



 - au niveau de la tourelle :
  • recentrage de la tourelle
  • fabrication d'un nouveau fond de tourelle en 2 pièces (aluminium)
  • correction de l'emplacement du point de pivotement du canon

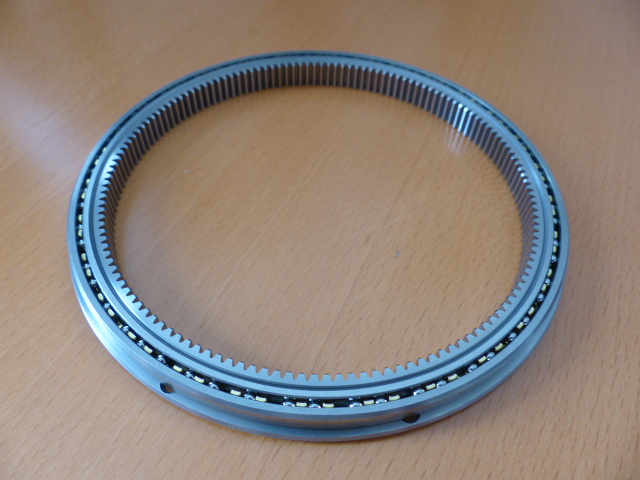

  • achat d'un roulement à section fine, d'un engrenage intérieur (acier) et  d'un engrenage externe droit (laiton)
  • achat d'un moteur à réduction pour l'entraînement de la tourelle
  • achat d'un servo moteur pour l'élévation du canon

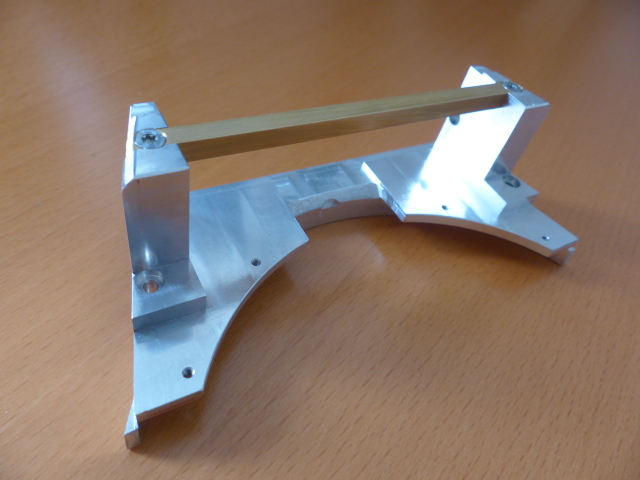

Ceci est la première pièce du fond de tourelle, supporte aussi le canon avec les vrais emplacements du point de pivotement.

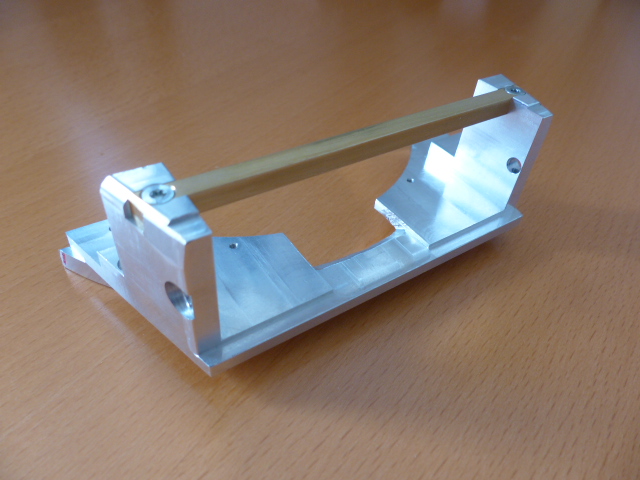

ensuite la deuxième pièce où se loge le roulement.

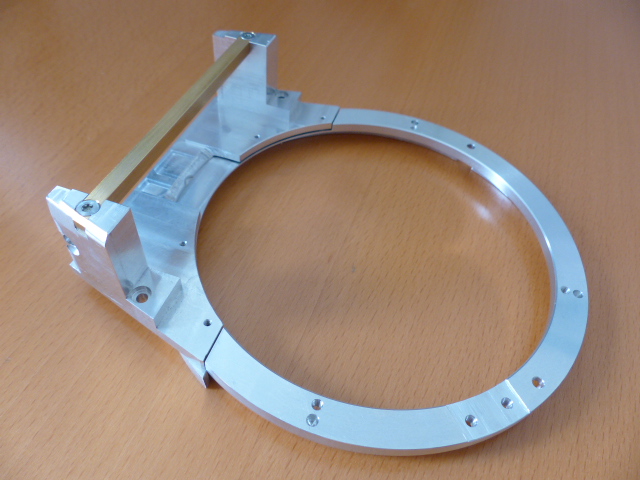

les 2 pièces assemblées

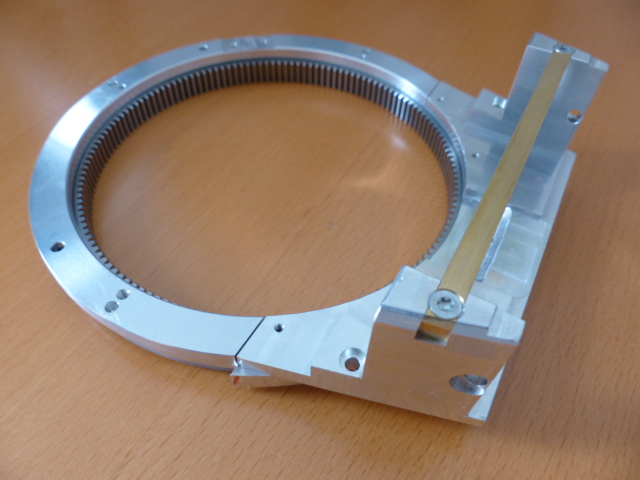

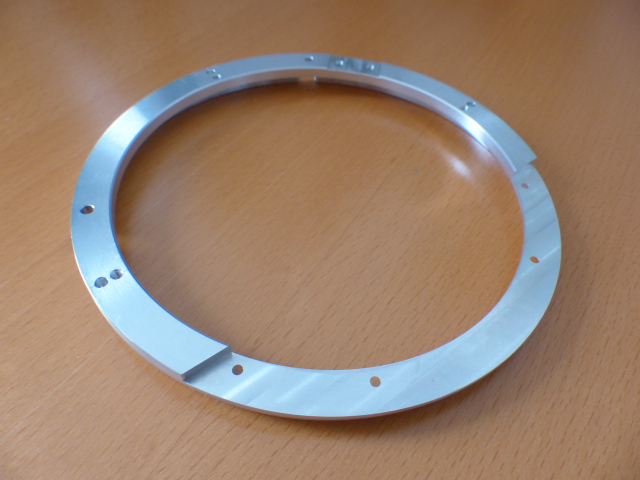

la pièce supporteant la tourelle sur le châssis, elle intègre l'engrenage d'entraînement et l'emplacement du roulement.







l'ensemble




voilà pour l'instant... par la suite, il y aura encore le train de roulement qui est en cours, et après cela, je m'attaquerai au châssis.
_________________
et par sainte barbe vive la bombarde !


Last edited by armone on Fri 25 Sep 2015, 19:11; edited 9 times in total
