PostPosted: Thu 16 Apr 2015, 10:06    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Previous post review:

Superbe ! armee2 armee2



Publicité







PostPosted: Thu 16 Apr 2015, 10:06    Post subject: Publicité

PublicitéSupprimer les publicités ?



aa52
Chargeur Char Lourd
Chargeur Char Lourd


Offline


Joined: 22 May 2013
Posts: 1,566
Localisation: arcachon

PostPosted: Thu 16 Apr 2015, 19:20    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

belle adaptation !et super boulot .
il y en a qui ont de l'or dans les doigts ! !43



Retraite88
Pilote Char Moyen
Pilote Char Moyen


Offline


Joined: 17 Oct 2014
Posts: 738
Localisation: ETIVAL-CLAIREFONTAINE
Genre: Homme
Site web: URL

PostPosted: Tue 21 Apr 2015, 15:27    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Bonjour à Tous et Toutes.
Je ne pensais pas le faire, mais ce matin, dans "le bon c...", j'ai trouvé sans trop chercher un ensemble pour motoriser mes rampes de la remorque, pour 25€ et ceci à 10 km .

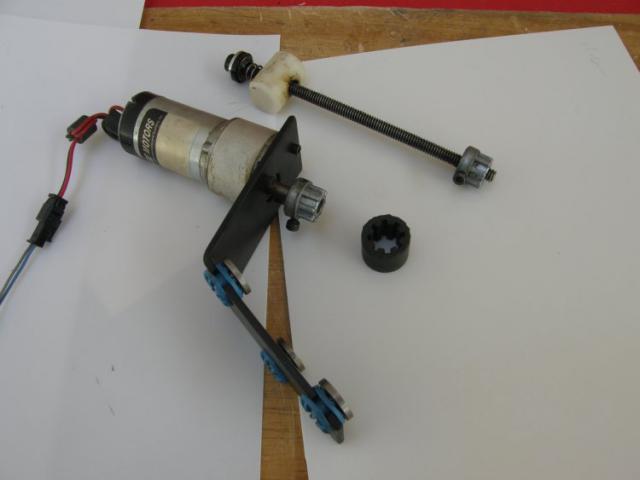

Petit moteur avec réducteur intégré : Marque: Globe Motors USA
Tension: 0 à 24 V continu. J'ai fais un essai avec 7.2v et 12v en direct et RAS.
Fourni avec transmission par cardan élastique(je ne connaissais pas), vis de 6 mm et 14 cm de long. et support sur vis.
Avec modifications ceci sera très bien pour l'utilisation prévue.



A+ et bonne journée à Tous et Toutes !41
_________________
La vie en rose, c’est à partir de la cinquantaine : cir’Rose, ostéopo’Rose, arth’Rose, név’Rose, artériosclé’Rose, fib’Rose, » etc...
Allez les vieux,çà s'ar'Rose !



Retraite88
Pilote Char Moyen
Pilote Char Moyen


Offline


Joined: 17 Oct 2014
Posts: 738
Localisation: ETIVAL-CLAIREFONTAINE
Genre: Homme
Site web: URL

PostPosted: Wed 22 Apr 2015, 18:57    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Bonjour à Tous et Toutes.
Je ne sais pas mentir armeea15 j'ai donc passé du temps sur le site et la toile pour regarder la façon de motoriser les rampes de la surbaissée. Il y a beaucoup de créations. 31* 31*
Pour moi, ce sera type vérin à vis à ma façon.

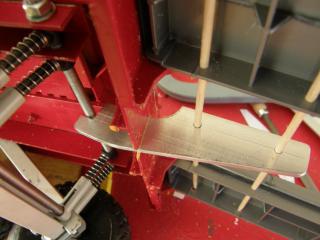

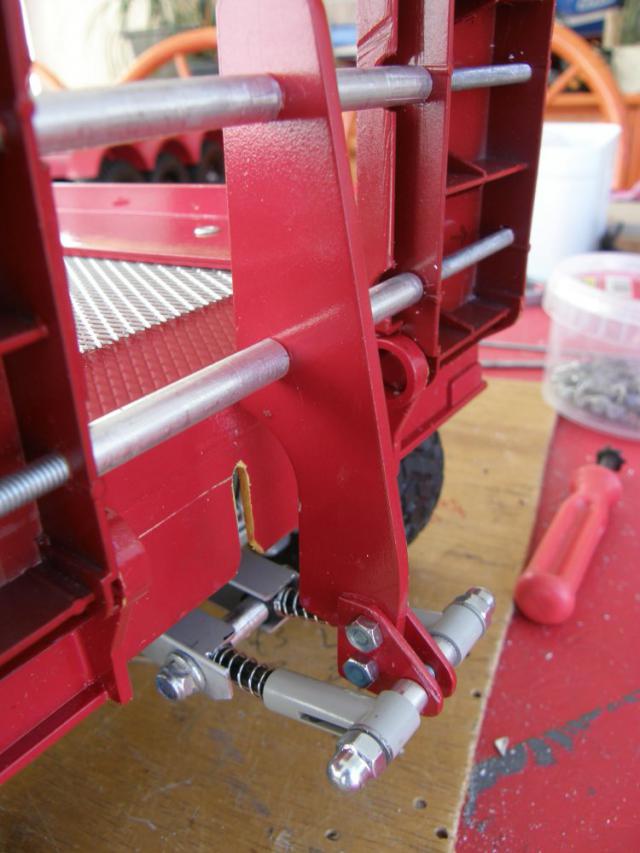

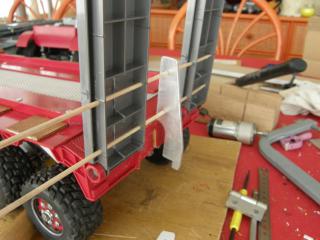

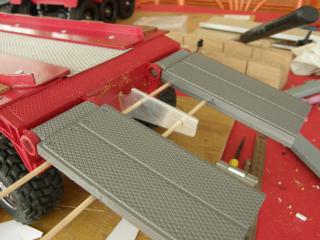

Ci-dessous, essai à blanc pour la manœuvre de lever/baisser les rampes de base. La pièce en alu de 4mm restera au centre comme sur les photos. Une barre de soutien des amortisseurs de l'essieu arrière servira d'arrêt de manœuvre ""baisser""

..........
..........

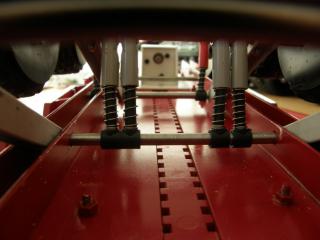

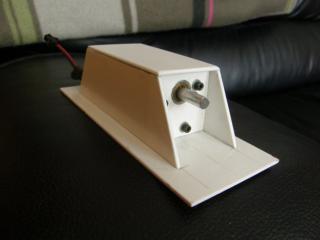

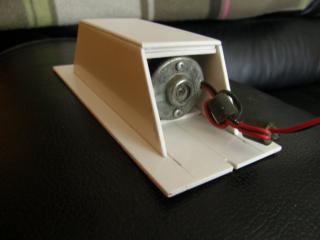

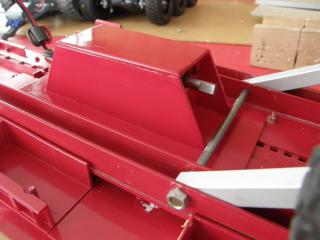

J'ai ,fait un "coffre" pour le moteur réducteur en plastique de 2mm. Vue entre les essieux et mise en peinture et positionnement à blanc avant fixation.

.....
.....
.....

A+ à Tous et Toutes et bonne soirée !41

_________________
La vie en rose, c’est à partir de la cinquantaine : cir’Rose, ostéopo’Rose, arth’Rose, név’Rose, artériosclé’Rose, fib’Rose, » etc...
Allez les vieux,çà s'ar'Rose !



Panza
Pilote Char Lourd
Pilote Char Lourd


Offline


Joined: 30 Oct 2014
Posts: 1,375
Localisation: ??

PostPosted: Wed 22 Apr 2015, 19:46    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Superbe travail, très ingénieux !  !43 !43



Retraite88
Pilote Char Moyen
Pilote Char Moyen


Offline


Joined: 17 Oct 2014
Posts: 738
Localisation: ETIVAL-CLAIREFONTAINE
Genre: Homme
Site web: URL

PostPosted: Fri 24 Apr 2015, 17:11    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Bonjour à Tous et Toutes.
Petite vidéo de l'avancement de la motorisation des rampes principales de mon porte engins chenillés.
Et je viens de "" armeea19 voir 28* "" une modif. à faire de suite, c'est de faire une petite rallonge à l'endroit des têtes de ressorts sur la pièce principale de fonctionnement des rampes.



A+ et bonne fin de journée à Tous et Toutes !41

_________________
La vie en rose, c’est à partir de la cinquantaine : cir’Rose, ostéopo’Rose, arth’Rose, név’Rose, artériosclé’Rose, fib’Rose, » etc...
Allez les vieux,çà s'ar'Rose !



MIC
Chef de colonne
Chef de colonne


Offline


Joined: 02 Sep 2011
Posts: 3,853
Localisation: bordeaux
Genre: Homme

PostPosted: Fri 24 Apr 2015, 17:20    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Excellent!!!  armee2 armee2 armee2
_________________
Si vis pacem, para bellum.



PAPY77
ETAT MAJOR
ETAT MAJOR


Online


Joined: 11 Dec 2010
Posts: 5,851
Localisation: Gretz-Armainvilliers 77

PostPosted: Fri 24 Apr 2015, 17:30    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Nickel!!! armee2
_________________
Papy 77



Messor78
Chef de division
Chef de division


Offline


Joined: 10 Jan 2014
Posts: 4,016
Localisation: Les Clayes sous Bois (78)
Genre: Homme

PostPosted: Fri 24 Apr 2015, 17:33    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Belle avancée ! armee2
Ça commence à faire pas mal de parties robotisées ! 29*



Retraite88
Pilote Char Moyen
Pilote Char Moyen


Offline


Joined: 17 Oct 2014
Posts: 738
Localisation: ETIVAL-CLAIREFONTAINE
Genre: Homme
Site web: URL

PostPosted: Fri 24 Apr 2015, 18:43    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Rebonjour...............................
Je viens de finir la petite modif. prévue ci-dessus et le fonctionnement est super pour cette partie de rampes.
MAIS....... armeea18 ....... j'ai marché à l'instant sur les morceaux du reste des bouts des rampes et je suis puni..............donc commande chez Modell box.
Je pense que je suis obligé de reprendre tout le câblage électrique de mon UNIMOG pour pouvoir utiliser la commande du treuil avant pour la manœuvre des rampes.



Bonne soirée à Tous et Toutes !41

_________________
La vie en rose, c’est à partir de la cinquantaine : cir’Rose, ostéopo’Rose, arth’Rose, név’Rose, artériosclé’Rose, fib’Rose, » etc...
Allez les vieux,çà s'ar'Rose !



Retraite88
Pilote Char Moyen
Pilote Char Moyen


Offline


Joined: 17 Oct 2014
Posts: 738
Localisation: ETIVAL-CLAIREFONTAINE
Genre: Homme
Site web: URL

PostPosted: Thu 30 Apr 2015, 10:43    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Bonjour à Tous et Toutes.

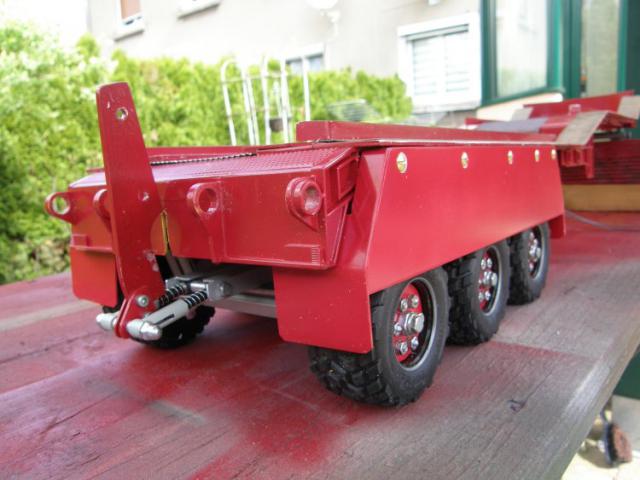

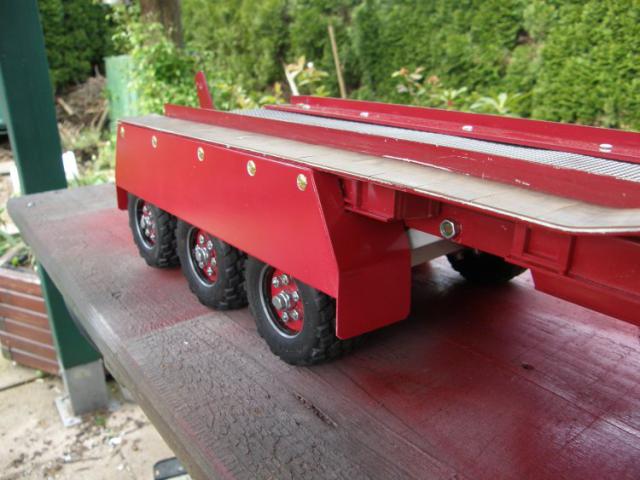

La pluie arrive mais j'ai eu le temps de faire quelques photos de l'avancement de ma surbaissée.

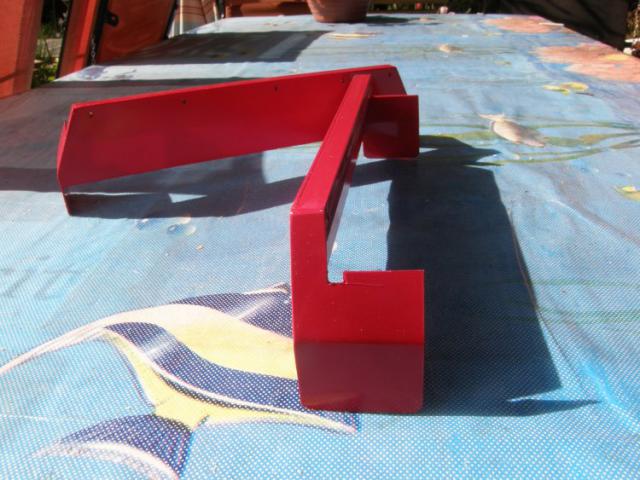

Fabrication, mise en peinture et pose des gardes boue. Reste de la finition peinture.


...

Maintenant, à faire la seconde partie des rampes
Bonne journée à Tous et Toutes. !41

_________________
La vie en rose, c’est à partir de la cinquantaine : cir’Rose, ostéopo’Rose, arth’Rose, név’Rose, artériosclé’Rose, fib’Rose, » etc...
Allez les vieux,çà s'ar'Rose !



Retraite88
Pilote Char Moyen
Pilote Char Moyen


Offline


Joined: 17 Oct 2014
Posts: 738
Localisation: ETIVAL-CLAIREFONTAINE
Genre: Homme
Site web: URL

PostPosted: Tue 5 May 2015, 11:27    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Bonjour à Tous et Toutes.

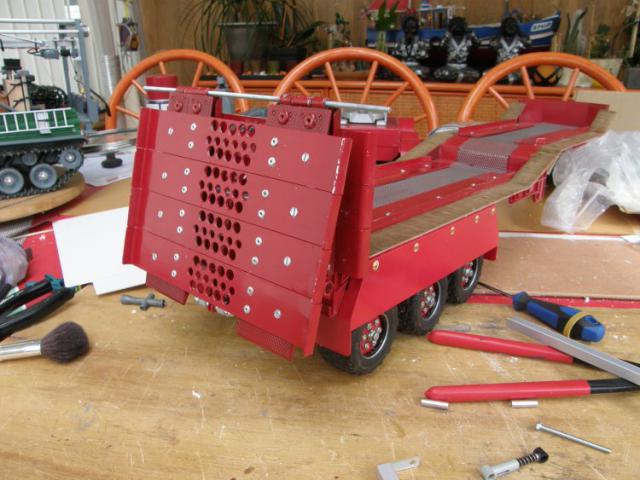

Avancement des travaux sur les doubles rampes motorisées.

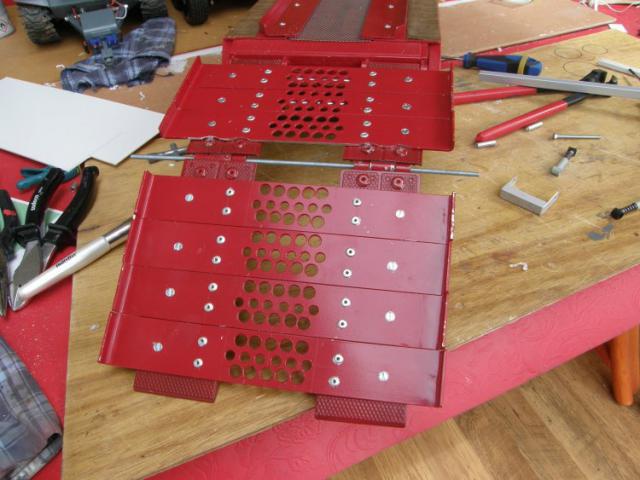

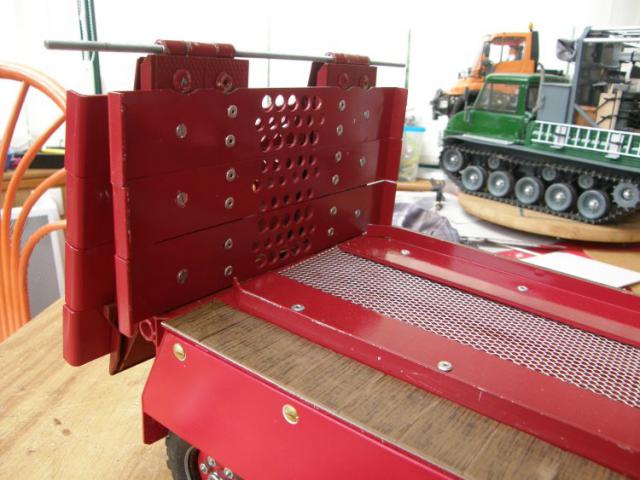

Pour plus de légèreté et aussi en esthétique (de mon point de vue), les barres alu ont été percées.



Maintenant, à faire la suite de la motorisation des rampes et les retouches de peinture.
Bonne journée à Tous et Toutes. !41

_________________
La vie en rose, c’est à partir de la cinquantaine : cir’Rose, ostéopo’Rose, arth’Rose, név’Rose, artériosclé’Rose, fib’Rose, » etc...
Allez les vieux,çà s'ar'Rose !



Monk
ETAT MAJOR
ETAT MAJOR


Offline


Joined: 08 Dec 2010
Posts: 7,187
Localisation: Villeurbanne
Genre: Homme

PostPosted: Tue 5 May 2015, 11:48    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Ca fait une sacré somme de travail pour arriver a motoriser  ces rampes..
Bravo ! armee2
_________________
Si il n'y a pas de solution, c'est qu'il n'y a pas de probleme! (devise Shadock)



Retraite88
Pilote Char Moyen
Pilote Char Moyen


Offline


Joined: 17 Oct 2014
Posts: 738
Localisation: ETIVAL-CLAIREFONTAINE
Genre: Homme
Site web: URL

PostPosted: Wed 6 May 2015, 19:35    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Bonsoir à Tous et Toutes.

Petite vidéo pour "voir" le fonctionnement des doubles rampes de ma surbaissée. Bien sur, tout n'est pas fini..........................



Bonne soirée à tout le monde !41

_________________
La vie en rose, c’est à partir de la cinquantaine : cir’Rose, ostéopo’Rose, arth’Rose, név’Rose, artériosclé’Rose, fib’Rose, » etc...
Allez les vieux,çà s'ar'Rose !



MIC
Chef de colonne
Chef de colonne


Offline


Joined: 02 Sep 2011
Posts: 3,853
Localisation: bordeaux
Genre: Homme

PostPosted: Wed 6 May 2015, 22:07    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Du bon boulot  armee2 !!! Moi qui aime bien les trucs mécaniques un peu "tordus", j'adore voir tes avancées et les idées originales que tu amènes  30* C'est rafraichissant! !43
_________________
Si vis pacem, para bellum.



aa52
Chargeur Char Lourd
Chargeur Char Lourd


Offline


Joined: 22 May 2013
Posts: 1,566
Localisation: arcachon

PostPosted: Thu 7 May 2015, 01:02    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

 super boulot
très ingénieux comme système  !43



jarvice
Chef de colonne
Chef de colonne


Offline


Joined: 17 Feb 2013
Posts: 3,263
Localisation: limoges

PostPosted: Thu 7 May 2015, 08:53    Post subject: Porte char avec dolly pour mon engin chenillé Reply with quote

Le mouvement de cette rampe est top , armee2
